Радиаторы, радиатор алюминиевый.
Удалён продавцом.
28 окт 2020 08:37
Этот лот уже не продается, но мы нашли для вас похожие
Эклиметр-высотомер ЭВ-1 эклиметр.
3 000руб.Кабельный канал CD 40X40 BU 2000mm (ШхВ мм) 3240309 Phoenix Contact - Цена подарок
500руб.1 шт Кабельный канал CD-HF 25X40 3240341 Phoenix Contact - Цена подарок
500руб.1 шт Кабельный канал CD 100X80 2000 мм (ШхВ мм) 3240201 Phoenix Contact - Цена подарок
500руб.1 шт Кабельный канал CD-HF 120X80 3240366 Phoenix Contact - Цена подарок
1 500руб.1 шт Кабельный канал CD 25X40 BU 3240302 Phoenix Contact - Цена подарок
500руб.1 шт Кабельный канал CD 40X80 BU 3240311 Phoenix Contact - Цена подарок
500руб.1 шт Кабельный канал CD-HF 30X80 3240346 Phoenix Contact - Цена подарок
1 000руб.Начальная цена
25 000 руб.
Удалён(28 окт 2020 08:37)
1 человек минимальное кол-во участников торгов
Описание лота
Состояние | Б/у |

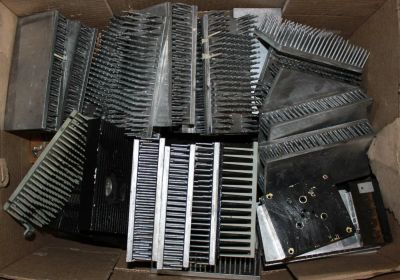

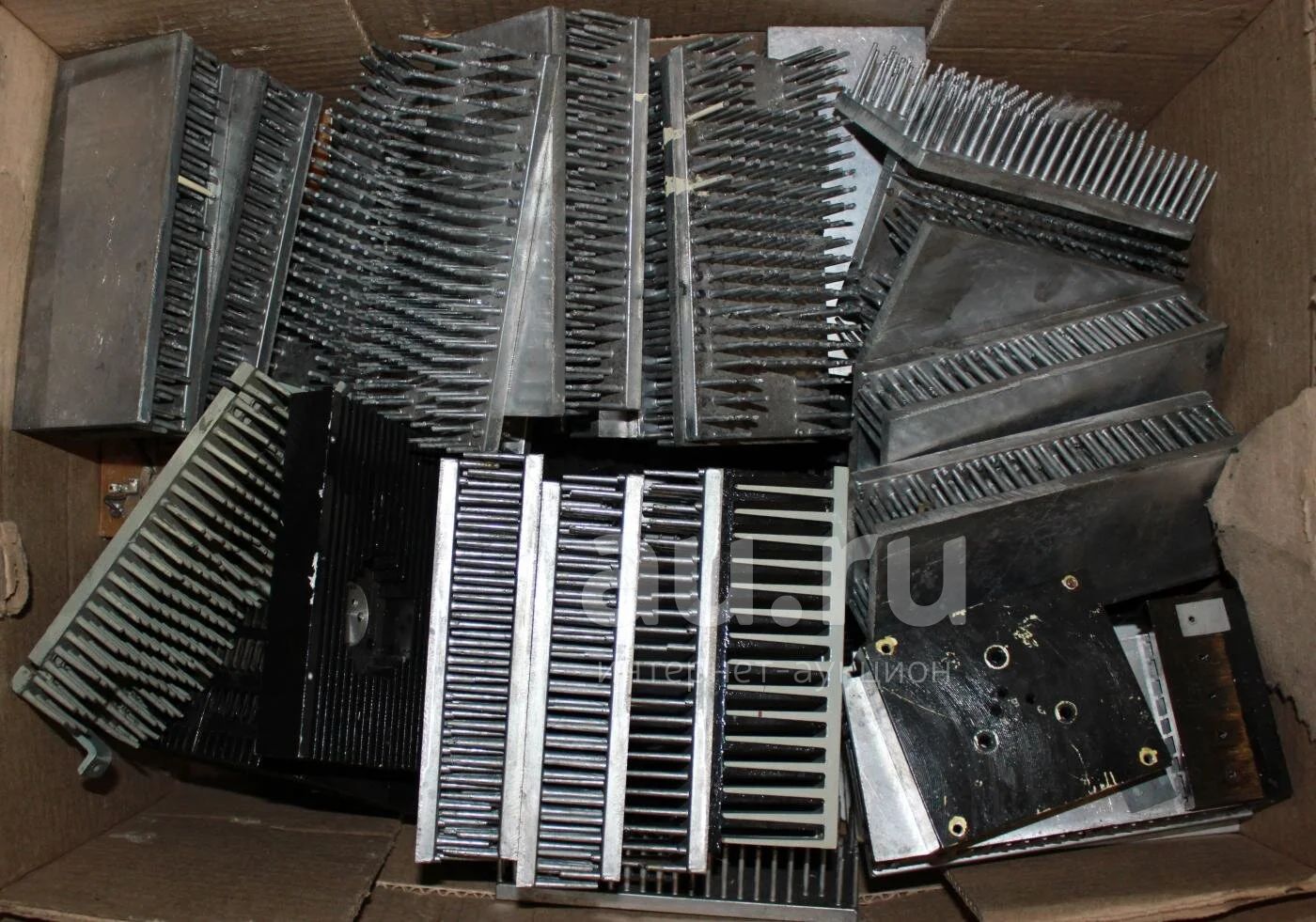

В наличие разные размеры. больше 50 кг.
Радиаторами считают устройства,которые предназначенные для отвода тепла от полупроводников в окружающее пространство с задачей поддержания температуры перехода не выше допустимой.Меньшее тепловое сопротивление имеют радиаторы из материала с хорошей тепло проводимостью и имеющие монолитную конструкцию.Чтобы тепловая энергия,отдаваемая радиатором в окружающее пространство,не создавала отрицательных условий для работы других электронных радио-элементов,радиаторы желательно размещать вне корпуса,то-есть на его внешней стороне.
Радиатор усилителя мощности и его более простые конструкции представляют из себя пластины из листового дюралюминия или алюминия,а также куски алюминиевого профиля.Самые простые радиаторы из пластин более громоздки и технологически не удобны в использовании.При необходимости рассеяния больших мощностей используются радиаторы сложной конструкции,это односторонние,двухсторонние,ребристые,игольчатые,штырьковые и некоторые другие.Для производства мелких серий выгодно изготавливать радиаторы,используя различный прокат ребристого профиля.
Для изготовления радиаторов в промышленных масштабах выпускаются игольчатые и штыревые,как односторонние,так и двухсторонние радиаторы с креплением за специальные лапки или за основание.В качестве изолирующей прокладки,чаще всего используют слюду или триацетатную плёнку.
Профессиональный усилитель мощности и его обязательная деталь — радиатр для достижения наибольшей эффективности теплоотвода,нужно соблюдать несколько правил:
-минимально возможное тепловое сопротивление в месте контакта источника тепловой энергии с радиатором,для этого поверхности соединяемых поверхностей шлифуют,а площадь контакта должна быть предельно возможной.Сверление в радиаторе общего для всех выводов транзисторов отверстия не допускается.Под каждый вывод должны быть просверлены отельные отверстия и возможно меньшего диаметра.
-радиатор должен обладать максимальным отношением площади к объёму.
-тепловое сопротивление радиатора должно быть минимальным,в большой степени зависит от конструкции и степени черноты.Чернение радиаторов из алюминия и его сплавов методом анодирования уменьшает тепловое сопротивление радиаторов до 20% по сравнению с нечернёнными.
-для обеспечения тепловой инерционности,радиатор должен быть достаточно массивным в месте крепления прибора.
Минимальное сопротивление в месте контактирования достигается соответствующей механической обработкой посадочного места,а также применением пасты КПТ-8 или полиметилсиликоновой жидкостью.Если схема и конструкция позволяют,то следует при необходимости изолировать сам радиатор от шасси изделия,а прибор крепить к радиатору без изоляционных прокладок.Когда на одном радиаторе устанавливаются приборы разной мощности,маломощные приборы следует располагать ближе к основанию теплоотвода,а мощные-монтировать выше.
При установке транзистора на радиатор без прокладки и пасты тепловое сопротивление увеличивается и повышается температура корпуса транзистора относительно температуры радиатора в месте установки.
Радиаторами считают устройства,которые предназначенные для отвода тепла от полупроводников в окружающее пространство с задачей поддержания температуры перехода не выше допустимой.Меньшее тепловое сопротивление имеют радиаторы из материала с хорошей тепло проводимостью и имеющие монолитную конструкцию.Чтобы тепловая энергия,отдаваемая радиатором в окружающее пространство,не создавала отрицательных условий для работы других электронных радио-элементов,радиаторы желательно размещать вне корпуса,то-есть на его внешней стороне.
Радиатор усилителя мощности и его более простые конструкции представляют из себя пластины из листового дюралюминия или алюминия,а также куски алюминиевого профиля.Самые простые радиаторы из пластин более громоздки и технологически не удобны в использовании.При необходимости рассеяния больших мощностей используются радиаторы сложной конструкции,это односторонние,двухсторонние,ребристые,игольчатые,штырьковые и некоторые другие.Для производства мелких серий выгодно изготавливать радиаторы,используя различный прокат ребристого профиля.
Для изготовления радиаторов в промышленных масштабах выпускаются игольчатые и штыревые,как односторонние,так и двухсторонние радиаторы с креплением за специальные лапки или за основание.В качестве изолирующей прокладки,чаще всего используют слюду или триацетатную плёнку.
Профессиональный усилитель мощности и его обязательная деталь — радиатр для достижения наибольшей эффективности теплоотвода,нужно соблюдать несколько правил:
-минимально возможное тепловое сопротивление в месте контакта источника тепловой энергии с радиатором,для этого поверхности соединяемых поверхностей шлифуют,а площадь контакта должна быть предельно возможной.Сверление в радиаторе общего для всех выводов транзисторов отверстия не допускается.Под каждый вывод должны быть просверлены отельные отверстия и возможно меньшего диаметра.
-радиатор должен обладать максимальным отношением площади к объёму.
-тепловое сопротивление радиатора должно быть минимальным,в большой степени зависит от конструкции и степени черноты.Чернение радиаторов из алюминия и его сплавов методом анодирования уменьшает тепловое сопротивление радиаторов до 20% по сравнению с нечернёнными.
-для обеспечения тепловой инерционности,радиатор должен быть достаточно массивным в месте крепления прибора.
Минимальное сопротивление в месте контактирования достигается соответствующей механической обработкой посадочного места,а также применением пасты КПТ-8 или полиметилсиликоновой жидкостью.Если схема и конструкция позволяют,то следует при необходимости изолировать сам радиатор от шасси изделия,а прибор крепить к радиатору без изоляционных прокладок.Когда на одном радиаторе устанавливаются приборы разной мощности,маломощные приборы следует располагать ближе к основанию теплоотвода,а мощные-монтировать выше.
При установке транзистора на радиатор без прокладки и пасты тепловое сопротивление увеличивается и повышается температура корпуса транзистора относительно температуры радиатора в месте установки.
