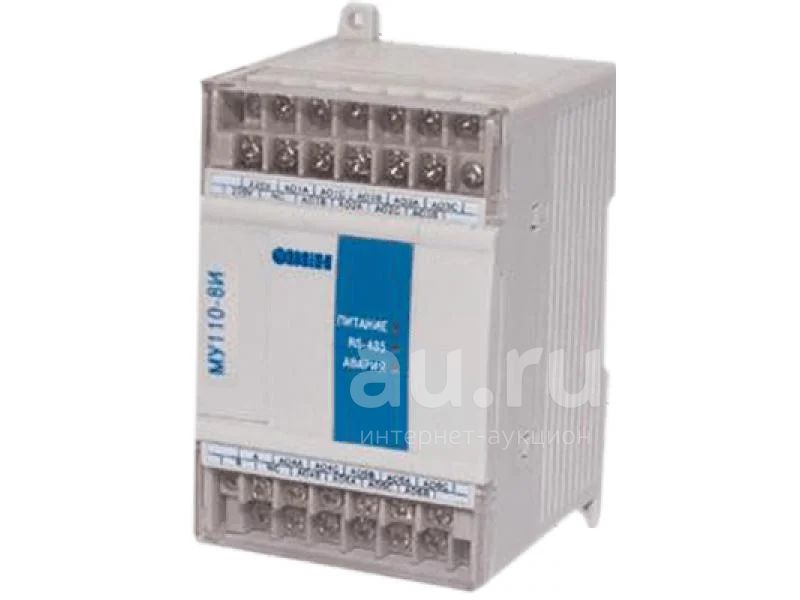

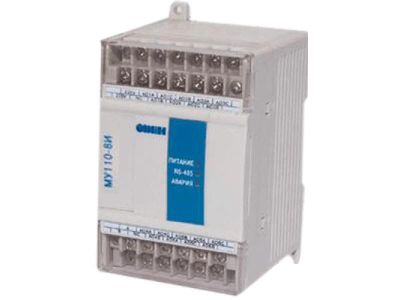

Модуль аналогового вывода ОВЕН МУ110-224.8И

Основные особенности модуля аналогового вывода ОВЕН МУ110-8И:

Прибор предназначен для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы диапазоном от 4 до 20 мА для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п.

К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля аналогового вывода ОВЕН МУ110-8И:

8 каналов аналогового вывода 4-20 мА

Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

Технические характеристики:

Напряжение питания: 20...375 В постоянного тока (номинальное напряжение 24 В)

Потребляемая мощность, ВА, не более - 6

Количество аналоговых выходных элементов - 8

Тип аналоговых выходных элементов - ЦАП «параметр – ток 4…20 мА»

Основная приведенная погрешность ЦАП, %, не более - ± 0,5

Сопротивление нагрузки, подключаемое к выходу, Ом - 0...1300

Диапазон напряжений питания выхода , В - 10...36

Интерфейс связи с компьютером - RS-485

Максимальная скорость обмена по интерфейсу RS-485, бит/сек - 115200

Протокол связи, используемый для передачи информации - ОВЕН; ModBus-RTU; ModBus-ASCII; DCON

Степень защиты корпуса - IP20

Габаритные размеры прибора, мм - 63х110х73

Температура окружающего воздуха - От минус 10 до +55 °С;
