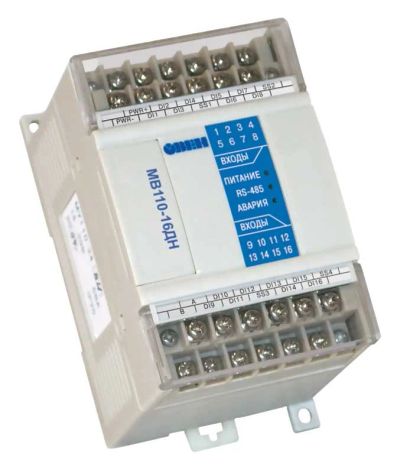

Модуль ввода дискретных сигналов ОВЕН МВ110-16ДН

Назначение модуля ввода дискретных сигналов МВ110-16ДН:

Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485.

Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода дискретных сигналов МВ110-16ДН:

16 каналов дискретного ввода, без изоляции – модификация Д, групповая изоляция - модификация ДН

Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа

Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс

Счетчик импульсов для каждого канала

Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

Технические характеристики:

Напряжение питания: 20...375 В постоянного тока (номинальное напряжение 24 В)

Потребляемая мощность, ВА, не более - 6

Количество дискретных входов - 16

Интерфейс связи с компьютером -RS-485

Максимальная скорость обмена по интерфейсу RS-485, бит/сек - 115200

Протокол связи, используемый для передачи информации - ОВЕН; ModBus-RTU; ModBus-ASCII; DCON

Степень защиты корпуса - IP20

Габаритные размеры прибора, мм - (63х110х73)±1

Масса прибора, кг, не более - 0,5

Средний срок службы, лет - 8
