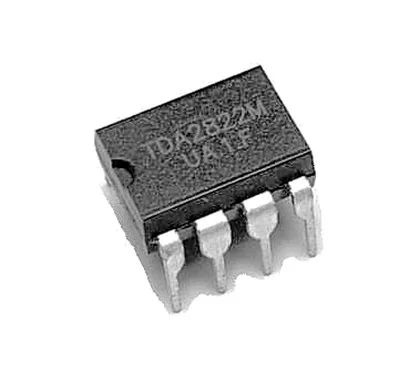

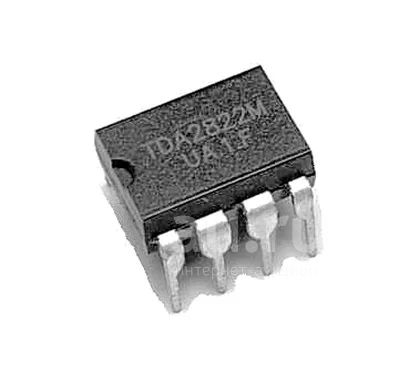

TDA2822M DIP8 TDA2822M, Низковольтный, 2-х канальный усилитель НЧ, 110…300мВт, 1.8В…15В, 22…22000Гц, 4...32 Ом TDA2822M DIP-8 JRC2073D, JRC2073D, KA2209B, L272M, L2722, NJM2073D, NJM2073M, TDA2822D КР174УН34 TDA2822 2822
Торги завершены. Лот не продан.
25 янв 2023 15:10
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Подушка двигателя управляемая Toyota 12360-31010 Опора двигателя 1236031010
1 000руб.Dunlop SP Sport FM800 215/60 R16 99H - 4 покрышки в лоте
12 000руб.Цифровые транзисторы ключи DTA114ESA DTA114ES A114ES A114 в корпусе TO92S
36руб.Конденсатор электролитический оксидный 47мкф 63в 47uf 63v 47.0
8руб.Конденсатор электролитический оксидный 100мкф 63в 100uf 63v 100.0
16руб.Тестер - монитор для аналогового видеонаблюдения CCTV tester
8 000руб.Шим КР1156ЕУ5 C34063 MC34063A в DIP8 Преобразователь повышающий / понижающий / инвертирующий MC 34063 A MC34063A / D MC34063A, MC33063 mc34063
20руб.Кварцевый резонатор 21.47727 МГц кварц для переделки Dendy (PAL - NTSC)
140руб.Описание лота
Состояние | Новое |
Технические параметры
Количество каналов 2
Выходная мощность, Вт 2x0.65
Напряжение питания, В 15
Тип корпуса dip8
Напряжение на нагрузке, В 6
Сопротивление нагрузки, Ом 4
Вид напряжения питания однополярное
Даташит http://lib.chipdip.ru/222/DOC000222920.pdf
В наличии, цена за 1шт
_____________________________________________________________________________________
Миниатюрный усилитель на TDA2822L
TDA2822L – это маломощный низковольтный интегральный УМЗЧ. Его особенности – два канала, возможность питания от напряжения в диапазоне 1.8 – 12 В (однополярное), малые потери, возможность включения по мостовой схеме и наличие решения в SOP-8 корпусе (не самый миниатюрный в природе, но все же достаточно компактно). И, к слову, «дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже при больших мощных наушниках хватает за глаза (об этом позже). Сказка, да и только!
Обвязка для него минимальна, и схема УМЗЧ согласно даташиту имеет такой вот вид:
Поскольку мы собираем миниатюрный усилитель, то понятно, что максимальное количество деталей должны быть в smd исполнении, в частности у меня получилось сделать в smd все, кроме C4 и C5 (ну не возит наш магазин электролиты под smd монтаж). Насчет питания еще интереснее – сразу же с момента возникновения идеи я решил, что запитаю схему от таблетки типа CR2032, благо под них существует замечательный маленький держатель, а поскольку почти все элементы smd, то и экономия места получается хорошая. Но потом, на всякий случай я решил добавить два пятачка под провода на крону, просто про запас.
Итого наш список компонентов:
Микросхема TDA2822L в SOP-8 корпусе x1.
Танталовый конденсатор 100 мкФ x 10 В x3 (самая дорогая часть).
Резистор 10 кОм 0805 x2
Резистор 4.7 кОм 0805 x2
Конденсатор 0.1 мкФ х2
Конденсатор электролитический 470 мкФ >10 В (у меня 16 В) x2
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Слуховой аппарат на микросхеме TDA2822M
Рассмотрим схему простого и надежного слухового аппарата на микросхеме TDA2822M. Большого качества звука удается достичь при применении микросхемы TDA2822M.
Главная особенность микросхемы - некритичность к питанию. Микросхема сохраняет работоспособность при понижении питания до 1,5V, что позволяет её применение в переносных устройствах с автономным питанием, в нашем случае слуховой аппарат.
Микросхема TDA2822M выполнена в корпусе DIP-8. Встречается разновидность с планарными выводами.
В этой схеме, транзистор Q1 и связанные с ними компоненты образуют аудио усилитель сигнала (предусилитель). Резистор R5 и конденсатор C3 отделить источник питания предусилителя стадии. Резистор R1 смещает внутренний контур с низким напряжением конденсаторного микрофона для правильной работы. Сигнал от предусилителя подается на вход усилителя средней мощности TDA2822M через конденсатор C2 и потенциометр P1 для регулировки громкости.
Детали:
P1 = 10K
R1 = 2.2K
R2 = 330K
R3 = 680R
R4 = 33R
R5 = 100R
R6 = 4.7R
R7 = 4.7R
R8 = 220R C1 = 0.01uF-10V
C2 = 100nF-63V
C3 = 47uF-10V
C4 = 10uF-10V
C5 = 0.01uF-10V
C6 = 100uF-10V
C7 = 100nF-63V
C8 = 100nF-63V D1 = Красный светодиод
Q1 = BC547
IC1 = TDA2822M
EP1 = Динамик сопротивлением 32R
SW1 = Кнопка On-Off
Аналоги микросхемы TDA2822M: JRC2073D, JRC2073D, KA2209B, L272M, L2722, NJM2073D, NJM2073M, TDA2822D,
S1A2209A01-D0B0, S1A2209A01-S0B0, U2822B, U2823B, КР174УН34
Количество каналов 2
Выходная мощность, Вт 2x0.65
Напряжение питания, В 15
Тип корпуса dip8
Напряжение на нагрузке, В 6
Сопротивление нагрузки, Ом 4
Вид напряжения питания однополярное
Даташит http://lib.chipdip.ru/222/DOC000222920.pdf
В наличии, цена за 1шт
_____________________________________________________________________________________
Миниатюрный усилитель на TDA2822L
TDA2822L – это маломощный низковольтный интегральный УМЗЧ. Его особенности – два канала, возможность питания от напряжения в диапазоне 1.8 – 12 В (однополярное), малые потери, возможность включения по мостовой схеме и наличие решения в SOP-8 корпусе (не самый миниатюрный в природе, но все же достаточно компактно). И, к слову, «дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже при больших мощных наушниках хватает за глаза (об этом позже). Сказка, да и только!
Обвязка для него минимальна, и схема УМЗЧ согласно даташиту имеет такой вот вид:
Поскольку мы собираем миниатюрный усилитель, то понятно, что максимальное количество деталей должны быть в smd исполнении, в частности у меня получилось сделать в smd все, кроме C4 и C5 (ну не возит наш магазин электролиты под smd монтаж). Насчет питания еще интереснее – сразу же с момента возникновения идеи я решил, что запитаю схему от таблетки типа CR2032, благо под них существует замечательный маленький держатель, а поскольку почти все элементы smd, то и экономия места получается хорошая. Но потом, на всякий случай я решил добавить два пятачка под провода на крону, просто про запас.
Итого наш список компонентов:
Микросхема TDA2822L в SOP-8 корпусе x1.
Танталовый конденсатор 100 мкФ x 10 В x3 (самая дорогая часть).
Резистор 10 кОм 0805 x2
Резистор 4.7 кОм 0805 x2
Конденсатор 0.1 мкФ х2
Конденсатор электролитический 470 мкФ >10 В (у меня 16 В) x2
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Слуховой аппарат на микросхеме TDA2822M
Рассмотрим схему простого и надежного слухового аппарата на микросхеме TDA2822M. Большого качества звука удается достичь при применении микросхемы TDA2822M.
Главная особенность микросхемы - некритичность к питанию. Микросхема сохраняет работоспособность при понижении питания до 1,5V, что позволяет её применение в переносных устройствах с автономным питанием, в нашем случае слуховой аппарат.
Микросхема TDA2822M выполнена в корпусе DIP-8. Встречается разновидность с планарными выводами.
В этой схеме, транзистор Q1 и связанные с ними компоненты образуют аудио усилитель сигнала (предусилитель). Резистор R5 и конденсатор C3 отделить источник питания предусилителя стадии. Резистор R1 смещает внутренний контур с низким напряжением конденсаторного микрофона для правильной работы. Сигнал от предусилителя подается на вход усилителя средней мощности TDA2822M через конденсатор C2 и потенциометр P1 для регулировки громкости.
Детали:
P1 = 10K
R1 = 2.2K
R2 = 330K
R3 = 680R
R4 = 33R
R5 = 100R
R6 = 4.7R
R7 = 4.7R
R8 = 220R C1 = 0.01uF-10V
C2 = 100nF-63V
C3 = 47uF-10V
C4 = 10uF-10V
C5 = 0.01uF-10V
C6 = 100uF-10V
C7 = 100nF-63V
C8 = 100nF-63V D1 = Красный светодиод
Q1 = BC547
IC1 = TDA2822M
EP1 = Динамик сопротивлением 32R
SW1 = Кнопка On-Off
Аналоги микросхемы TDA2822M: JRC2073D, JRC2073D, KA2209B, L272M, L2722, NJM2073D, NJM2073M, TDA2822D,
S1A2209A01-D0B0, S1A2209A01-S0B0, U2822B, U2823B, КР174УН34
