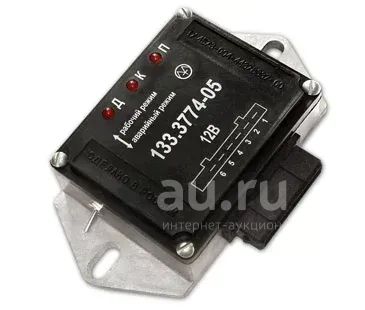

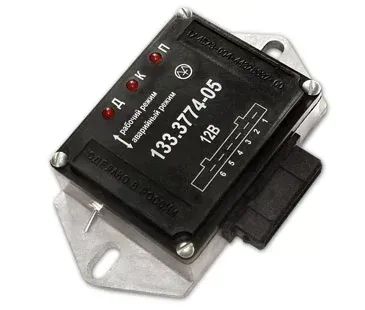

Коммутатор зажигания с аварийным режимом и диагностикой 133.3774-05
Код товара: 00002223
Торги завершены. Лот не продан.
2 фев 2024 00:00
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Коммутатор зажигания с аварийным режимом и диагностикой 133.3774-05
Цена
1 150 руб.
Описание лота
Состояние | Новое |
Деталь | Коммутатор |
Для марки авто | ВАЗ |
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1 Мгновенная диагностика
1.1 Включить зажигание (стартер не вращать):
светодиод «П» горит - замок зажигания и реле зажигания исправно;
светодиод «К» горит - катушка зажигания исправна.
1.2 Включить стартер:
светодиод «Д» мигает - датчик Холла исправен.
2 Установка зажигания
2.1 Повторить пункт 1.1.
2.2 Совместить метку коленвала и метку распредвала, согласно инструкции по эксплуатации автомобиля.
2.3 Вращая распределитель зажигания, установить угол зажигания в момент загорания светодиода «Д». Бегунок должен быть направлен в сторону 1-го цилиндра на крышке распределителя зажигания.
3 Регулировка клапанов
3.1 Повторить пункты 1.1, 2.2, 2.3.
3.2 Отрегулировать клапаны по углу поворота коленвала =0°
3.3 Повернуть коленвал по часовой стрелке до момента загорания светодиода «Д» (что соответствует 180? поворота коленвала), отрегулировать клапаны по углу 180?.
3.4 Повторить вышеперечисленные циклы регулировки для клапанов остальных цилиндров в соответствии с инструкцией по эксплуатации автомобиля.
4 Аварийный режим зажигания
4.1 Движение в аварийном режиме зажигания
Рекомендуется использовать при движении автомобиля по лужам и в дождь или при выходе из строя датчика Холла.
4.1.1 Перевести тумблер в положение «Аварийный режим».
4.1.2 Запустить двигатель.
4.1.3 Продолжать движение со скоростью не выше 90 км/час в режиме малых нагрузок.
4.2 Прогрев и сушка свечей
4.2.1 Снять со всех свечей высоковольтные провода.
4.2.2 Снять центральный провод с распределителя и подключить его к первой свече зажигания.
4.2.3 Выполнить пункт 4.1.1.
4.2.4 Включить зажигание (стартер не вращать).
При таком положении происходит прогрев свечи 1-го цилиндра (прогревать 1-2 минуты).
Аналогично произвести прогрев остальных свечей.
4.3 Проверка коммутатора
4.3.1 Снять центральный провод с распределителя и установить его на расстоянии 5 мм от кузова автомобиля.
4.3.2. Включить зажигание.
4.3.3 Выполнить пункт 4.1.1. Появление характерного высоковольтного треска и искра между высоковольтным проводом и кузовом свидетельствует об исправности коммутатора.
ВНИМАНИЕ! При проверке коммутатора соблюдать требования безопасности.
1 Мгновенная диагностика
1.1 Включить зажигание (стартер не вращать):
светодиод «П» горит - замок зажигания и реле зажигания исправно;
светодиод «К» горит - катушка зажигания исправна.
1.2 Включить стартер:
светодиод «Д» мигает - датчик Холла исправен.
2 Установка зажигания
2.1 Повторить пункт 1.1.
2.2 Совместить метку коленвала и метку распредвала, согласно инструкции по эксплуатации автомобиля.
2.3 Вращая распределитель зажигания, установить угол зажигания в момент загорания светодиода «Д». Бегунок должен быть направлен в сторону 1-го цилиндра на крышке распределителя зажигания.
3 Регулировка клапанов
3.1 Повторить пункты 1.1, 2.2, 2.3.
3.2 Отрегулировать клапаны по углу поворота коленвала =0°
3.3 Повернуть коленвал по часовой стрелке до момента загорания светодиода «Д» (что соответствует 180? поворота коленвала), отрегулировать клапаны по углу 180?.
3.4 Повторить вышеперечисленные циклы регулировки для клапанов остальных цилиндров в соответствии с инструкцией по эксплуатации автомобиля.
4 Аварийный режим зажигания
4.1 Движение в аварийном режиме зажигания
Рекомендуется использовать при движении автомобиля по лужам и в дождь или при выходе из строя датчика Холла.
4.1.1 Перевести тумблер в положение «Аварийный режим».
4.1.2 Запустить двигатель.
4.1.3 Продолжать движение со скоростью не выше 90 км/час в режиме малых нагрузок.
4.2 Прогрев и сушка свечей
4.2.1 Снять со всех свечей высоковольтные провода.
4.2.2 Снять центральный провод с распределителя и подключить его к первой свече зажигания.
4.2.3 Выполнить пункт 4.1.1.
4.2.4 Включить зажигание (стартер не вращать).
При таком положении происходит прогрев свечи 1-го цилиндра (прогревать 1-2 минуты).
Аналогично произвести прогрев остальных свечей.
4.3 Проверка коммутатора
4.3.1 Снять центральный провод с распределителя и установить его на расстоянии 5 мм от кузова автомобиля.
4.3.2. Включить зажигание.
4.3.3 Выполнить пункт 4.1.1. Появление характерного высоковольтного треска и искра между высоковольтным проводом и кузовом свидетельствует об исправности коммутатора.
ВНИМАНИЕ! При проверке коммутатора соблюдать требования безопасности.
