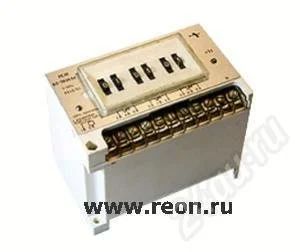

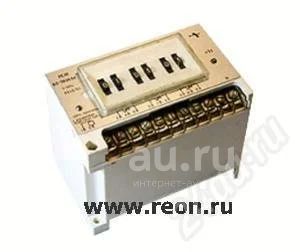

Реле времени ВЛ-56
Удалён продавцом.
14 окт 2016 08:00
Этот лот уже не продается, но мы нашли для вас похожие
Реле времени ВЛ-56
Цена
500 руб.
Цена
500 руб.
Удалён(14 окт 2016 08:00)
Описание
Состояние | Новое |
ВЛ-56 трехцепное реле времени с выдержкой в каждой цепи.
Реле времени ВЛ-56 предназначены для коммутации электрических цепей (до трех независимых цепей) с предварительно установленными выдержками времени для применяются в схемах автоматики как комплектующее изделие.
ВЛ-56 является трехцепным реле с выдержкой времени на включение с независимой дискретной регулировкой в каждой цепи. Конструкция реле ВЛ-56 обеспечивает выступающий монтаж с передним присоединением проводов и утопленный с задним присоединением проводов.
При подаче на реле времени ВЛ-56 напряжения встроенные электромагнитные реле переключаются по истечении установленного времени Т1, Т2, Т3, переключая соответствующие контакты.
При снятии напряжении питания отсчет времени прекращается и встроенные электромагнитные реле возвращаются в исходное положение. Аналог реле времени ВЛ-56 смотреть
Технические характеристики трехцепного реле времени ВЛ-56
Параметры Значения
Напряжение питания, В переменный ток 50Гц ~220, 230
Регулируемые диапазоны выдержки ( по исполнению ) 0.1...10с,
1...100с,
0.1...10мин,
1...100мин.
Время повторной готовности, с, не более 0,3
Время возврата реле, с, не более 0,2
Диапазон коммутируемых токов, А 0.01...4
Механическая износостойкость, не менее 16x1000000
Потребляемая мощность, не более, В·А 9
Количество выходных контактов (переключающих) 3
Приведенная погрешность, %, не более 1,5
Диапазон рабочих температур от - 40 до +55°C
Габаритные размеры 120(Ш) x 75(В) x 110(Г) мм
Масса, кг, не более 0,65
Реле времени ВЛ-56 предназначенo для передачи команд из одной электрической цепи в другие (не более трех) с определенными предварительно установленными выдержками времени и применяются для коммутации электрических цепей автоматики.
Реле имеют три независимо устанавливаемые цепи выдержки времени.
Технические характеристики:
Диапазоны выдержек времени: 1...99с (можно переделать на диапазоны - 0.1...9.9с, 0.1...9мин, 1...99мин;
Напряжение питания, В
постоянный ток: 220
переменный ток 220 В 50/60Гц
Коммутируемое напряжение, В
постоянный ток: 24...220
переменный ток 50/60Гц: 24...380
Коммутируемый ток, А: 0.01...4
Габаритные размеры, мм: 120x75x110
Масса, кг: 0.75
В наличии 4 шт.
Цена одной штуки.
Реле времени ВЛ-56 предназначены для коммутации электрических цепей (до трех независимых цепей) с предварительно установленными выдержками времени для применяются в схемах автоматики как комплектующее изделие.
ВЛ-56 является трехцепным реле с выдержкой времени на включение с независимой дискретной регулировкой в каждой цепи. Конструкция реле ВЛ-56 обеспечивает выступающий монтаж с передним присоединением проводов и утопленный с задним присоединением проводов.
При подаче на реле времени ВЛ-56 напряжения встроенные электромагнитные реле переключаются по истечении установленного времени Т1, Т2, Т3, переключая соответствующие контакты.
При снятии напряжении питания отсчет времени прекращается и встроенные электромагнитные реле возвращаются в исходное положение. Аналог реле времени ВЛ-56 смотреть
Технические характеристики трехцепного реле времени ВЛ-56
Параметры Значения
Напряжение питания, В переменный ток 50Гц ~220, 230
Регулируемые диапазоны выдержки ( по исполнению ) 0.1...10с,
1...100с,
0.1...10мин,
1...100мин.
Время повторной готовности, с, не более 0,3
Время возврата реле, с, не более 0,2
Диапазон коммутируемых токов, А 0.01...4
Механическая износостойкость, не менее 16x1000000
Потребляемая мощность, не более, В·А 9
Количество выходных контактов (переключающих) 3
Приведенная погрешность, %, не более 1,5
Диапазон рабочих температур от - 40 до +55°C
Габаритные размеры 120(Ш) x 75(В) x 110(Г) мм
Масса, кг, не более 0,65
Реле времени ВЛ-56 предназначенo для передачи команд из одной электрической цепи в другие (не более трех) с определенными предварительно установленными выдержками времени и применяются для коммутации электрических цепей автоматики.
Реле имеют три независимо устанавливаемые цепи выдержки времени.
Технические характеристики:
Диапазоны выдержек времени: 1...99с (можно переделать на диапазоны - 0.1...9.9с, 0.1...9мин, 1...99мин;
Напряжение питания, В
постоянный ток: 220
переменный ток 220 В 50/60Гц
Коммутируемое напряжение, В
постоянный ток: 24...220
переменный ток 50/60Гц: 24...380
Коммутируемый ток, А: 0.01...4
Габаритные размеры, мм: 120x75x110
Масса, кг: 0.75
В наличии 4 шт.
Цена одной штуки.
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Я хочу питающие контакты подключить через кнопку. При нажатии кнопки, реле срабаытвает сразу и сохраняет такое положение несколько секунд, а потом обратно.
Так можно сделать?
Так можно сделать?
17 апр 2016 14:19
Здравствуйте.
Совсем не понял вашего вопроса.
В любом реле, в том числе и в этом есть эл. магнитная катушка, на которую подается питание для срабатывания реле и группы сухих контактов (в данном реле их три независимых).
Данное реле с выдержкой времени на замыкание контактов при подаче напряжения на катушку.
При снятии напряжения с катушки контакты реле возвращаются в исходное состояние.
Что вы имели ввиду под понятием "питающие контакты"? Если это катушка, то для реализации ваших задач необходимо собрать небольшую схемку управления.
Но это уже другая тема.
Совсем не понял вашего вопроса.
В любом реле, в том числе и в этом есть эл. магнитная катушка, на которую подается питание для срабатывания реле и группы сухих контактов (в данном реле их три независимых).
Данное реле с выдержкой времени на замыкание контактов при подаче напряжения на катушку.
При снятии напряжения с катушки контакты реле возвращаются в исходное состояние.
Что вы имели ввиду под понятием "питающие контакты"? Если это катушка, то для реализации ваших задач необходимо собрать небольшую схемку управления.
Но это уже другая тема.
17 апр 2016 14:41
Коммутируемый ток, А: 0.01...4
Реле имеют три независимо устанавливаемые цепи выдержки времени.
По каждому каналу установлено реле с одним размыкающимся и замыкающимся контактом.
Реле имеют три независимо устанавливаемые цепи выдержки времени.
По каждому каналу установлено реле с одним размыкающимся и замыкающимся контактом.
22 нояб 2012 10:18
а от 12 вольт можно будет зделать чтобы после пуска двигателя фары автоматически включались через 10 минут ?
18 авг 2012 17:58
