STM32F4Discovery отладочная плата STM32F407VGT6 STM32 STM32F4 ARM Cortex-M4F ST-LINK [z80cpu]

В наличии: 2 шт.

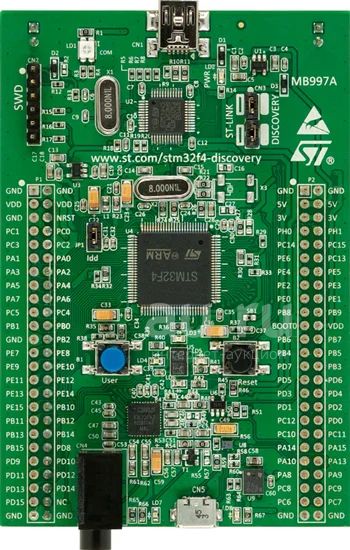

STM32F4DISCOVERY - высокопроизводительная исследовательская плата для STM32F4 позволяет изучать возможности микроконтроллера STM32F4 и легко разрабатывать собственные приложения. В комплект поставки входит все необходимое, чтобы немедленно начинать разработки, как новичкам, так и опытным пользователям.

Основанная на STM32F407VGT6, плата имеет интегрированный отладчик ST-LINK/V2, два ST MEMS, цифровой измеритель ускорения (акселерометр) и цифровой микрофон, один аудио ЦАП с интегрированным драйвером громкоговорителя, работающим в классе D, светодиоды и кнопки, а также разъем USB OTG micro-AB.

STM32F4DISCOVERY - высокопроизводительная исследовательская плата для STM32F4

Для поддержки быстрой оценки и немедленного начала разработок на веб-сайте www.st.com/ доступно большое количество свободных и готовых к выполнению примеров приложений.

Отличительные особенности:

Микроконтроллер STM32F407VGT6, основанный на 32-разрядном ядре ARM Cortex-M4F, с 1 МБайт Flash памяти, 192 кБайт ОЗУ в корпусе LQFP100;
Встроенный отладчик ST-LINK/V2 с выбором режима работы, позволяющим использовать набор как автономный STLINK/ V2 (с разъемом SWD для программирования и отладки);
Подача напряжения питания на плату: через шину USB или от внешнего источника питания 5 В;
Источник питания внешних приложений с выходным напряжением 3 В и 5 В;
LIS302DL, ST MEMS датчик движения, 3-осевой акселерометр с цифровым выходом;
MP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофон;
CS43L22, аудио ЦАП с интегрированным усилителем класса D для громкоговорителя;
Восемь светодиодов:
-LD1 (красный/зеленый) для USB коммуникаций,
-LD2 (красный) для индикации наличия напряжения 3,3 В,
-Четыре пользовательских светодиода, LD3 (оранжевый), LD4 (зеленый), LD5 (красный) и LD6 (синий),
-2 USB OTG светодиода LD7 (зеленый) VBus и LD8 (красный) перегрузка по току;
Две кнопки: пользовательская и сброс (reset);
USB OTG FS с разъемом micro-AB;
Внешний разъем с выходом всех линий I/O корпуса LQFP100 для быстрого подключения к макетной плате и простого исследования сигналов.

Системные требования:

ПК под управлением ОС Windows (2000, XP, Vista, 7);
USB кабель типа A-Mini-B.

Средства разработки:

Altium TASKING VX-Toolset;
Atollic TrueSTUDIO;
IAR, Embedded Workbench for ARM;
Keil, MDK-ARMTM.

Демонстрационное программное обеспечение

Демонстрационное программное обеспечение поставляется предварительно загруженным во Flash память платы. Плата использует MEMS датчик движения, чтобы мигать четырьмя светодиодами в соответствии с направлением и скоростью движения. После подключения платы к ПК с помощью второго разъема и кабеля USB типа 'A - micro-B' она превращается в стандартную мышь, и движение платы начинает управлять перемещением курсора по экрану ПК.

Исходные коды последней версии демонстрационного программного обеспечения и сопутствующей документации можно загрузить с веб-сайта www.st.com/stm32f4-discovery
