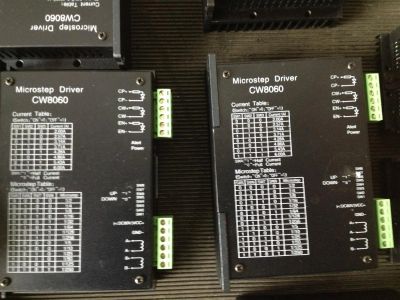

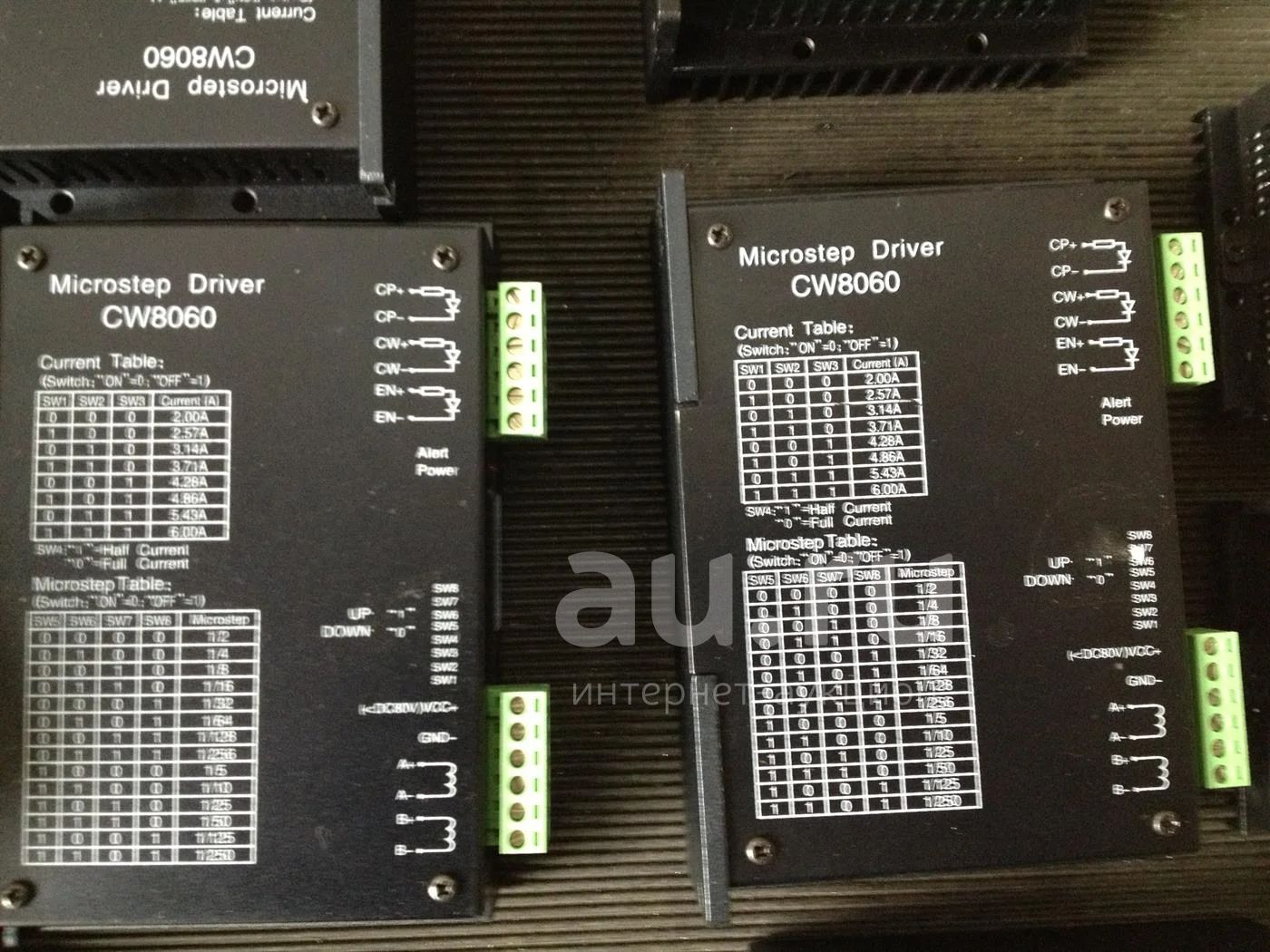

CW8060 Драйвер шагового двигателя NEMA23 - NEMA42 CNC/ЧПУ
Цена
5 400 руб.
Описание лота
Состояние | Новое |
2х-фазный драйвер шагового двигателя - Питание 24..70в
- Ток на фазу 2..6А
- Микро шаг 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
1/5, 1/10, 1/25, 1/50, 1/125, 1/250
- Защита: от перегрузки, переключение в 1/2 тока при ошибке подключения
- режим удержания (50% тока при отсутствии сигналов в течении пол-секунды)
- Размеры драйвера 150 х 100 х 45 мм
Входные сигналы:
VCC+ - напряжение питания 24..70в
GRND - земля (общий) V-
CP - шаговый импульс (Step)
CW - сигнал направления вращения (Dir)
REST - логический сигнал отключения драйвера. (enable)
Внимание:
- при работе на токах более 3А требуется обдув драйвера.
- переключение в режим половина нагрузки происходит если в течении пол-секунды на драйвер не поступает никаких сигналов (режим удержания)
- все коммутации производить при отключенном питании, проверяйте правильность подключения.
Выбор режима работы.
- режим работы переключается выключателями SW1..SW8 установленными в торце драйвера.
- выключатели SW1..SW4 отвечают за выбор тока
- выключатели SW5..SW8 выбор микрошага.
- значение соответствия режимов - положению выключателей указано на драйвере
- Ток на фазу 2..6А
- Микро шаг 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
1/5, 1/10, 1/25, 1/50, 1/125, 1/250
- Защита: от перегрузки, переключение в 1/2 тока при ошибке подключения
- режим удержания (50% тока при отсутствии сигналов в течении пол-секунды)
- Размеры драйвера 150 х 100 х 45 мм
Входные сигналы:
VCC+ - напряжение питания 24..70в
GRND - земля (общий) V-
CP - шаговый импульс (Step)
CW - сигнал направления вращения (Dir)
REST - логический сигнал отключения драйвера. (enable)
Внимание:
- при работе на токах более 3А требуется обдув драйвера.
- переключение в режим половина нагрузки происходит если в течении пол-секунды на драйвер не поступает никаких сигналов (режим удержания)
- все коммутации производить при отключенном питании, проверяйте правильность подключения.
Выбор режима работы.
- режим работы переключается выключателями SW1..SW8 установленными в торце драйвера.
- выключатели SW1..SW4 отвечают за выбор тока
- выключатели SW5..SW8 выбор микрошага.
- значение соответствия режимов - положению выключателей указано на драйвере
