Вольтамперфазометр ВАФ-85М (продам / обменяю)

Вольтамперфазометр ВАФ-85М (ВАФ 85М, ВАФ-85М, ВАФ-85 М, ВАФ85-М, ВАФ-85-М, ВАФ 85 М)

Для измерений среднеквадратического значения силы и напряжения переменного тока синусоидальной формы, угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110В; 220В; 380В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.

Напряжение: 0,2В-1В, 1В-5В, 5В-25В, 25В-125В, 50В-250В, 100В-500В.

Сила тока (с разрывом цепи): 2мА-10мА, 10мА-50мА, 50мА-200мА.

Сила тока (без разрыва цепи): 0,2А-1А, 1А-5А, 2А-10А.

Угол сдвига фаз, ?°: 180-0-180.

Допускаемая основная погрешность,%: ±4; ±1,5.

Вольтамперфазометры ВАФ-85М предназначены для измерений среднеквадратического значения силы и напряжения переменного тока синусоидальной формы, угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110В; 220В; 380В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.

Рабочие климатические условия применения прибора:

температура окружающего воздуха от -10°С до +40 °С;

верхнее значение относительной влажности воздуха 90 % при температуре 30 °С;

атмосферное давление 630-800 мм. рт. ст. (84-106,7 кПа).

Технические характеристики.

Значение диапазонов измерений, классов точности и пределы допускаемых значений основной погрешности прибора в нормальных условиях применения (табл. 2) должны соответствовать указанным в табл. 1. Значения основной, дополнительной погрешности и вариации показаний прибора (?) выражаются в процентах в виде приведенных погрешностей по формуле:

? = ?·100/Xn (1)

где ? - значение абсолютной погрешности, выраженной в единицах измеряемой величины;

Xn - нормирующее значение, выраженное в тех же единицах, что и абсолютная погрешность. Нормирующие значения при установлении погрешности принимаются равными: конечному значению диапазона измерений силы и напряжения; арифметической сумме конечных значений диапазона измерений (без учета их знака) угла сдвига фаз.

Время установления рабочего режима прибора - непосредственно после включения. Время установления показаний прибора не превышает 4 с. Продолжительность непрерывной работы прибора 16 ч. с перерывом до повторного включения 1 ч.

Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями прибора Вольтамперфазометр ВАФ-85М и клещевой приставки в нормальных условиях применения (табл.2) выдерживает в течение 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой (50±1)Гц среднеквадратического значения 2 кВ.

Габаритные размеры прибора 260х160х180 мм. Масса прибора не более 3,5 кг. Пределы допускаемых значений дополнительных погрешностей прибора в интервале влияющей величины рабочих условий применения соответствуют табл. 3. Предел допускаемого значения погрешности прибора в рабочих условиях применения ?р определяется как сумма пределов допускаемого значения основной погрешности прибора ?0 и дополнительных погрешностей от влияний: частоты измеряемых силы и напряжения ?f, формы кривой ?к, температура ?t , внешнего магнитного поля ?м, положения прибора ?п , т.е.

?р = ?0+ ?f + ?к + ?t + ?м + ?(п) (2)

Суммарная масса драгоценных материалов в приборе: золота - 0,002 г; серебра -3,1 г. Суммарная масса цветных металлов, содержащихся в конструкции прибора:

алюминия и алюминиевых сплавов - 50 г (в шильдике, циферблате);

меди и медных сплавов - 60 г (во втулках, стержнях, крепеже);

никеля и никелевых сплавов - 290 г (в трансформаторах).

ВАФ-85М вольтамперфазометр используется для наладки и проверки релейных схем защиты в условиях эксплуатации. Вольтамперфазометр ВАФ-85М постоянно поддерживаются на складе компании РадиоПрибор и доступны для заказа по договорной цене.

Основные особенности ВАФ-85М

ВАФ-85М позволяет определять правильность чередования фаз

Позволяет производить измерения значения величины и фазы переменного тока и напряжения частоты 50Гц

Угол сдвига фаз определяется относительно трёхфазной системы напряжений

Время установления показаний вольтамперфазометр ВАФ-85М не превышает 4с.

Габаритные размеры прибора:260Х169Х190 мм.

Масса прибора не превышает 4 кг

Вольтамперфазометр ВАФ-85М может измерить и определить:

-значение и фазу напряжения на пределах измерения 1, 5, 25, 125, 250 В;

-значение и фазу тока без разрыва токопровода на пределах измерения 1, 5, 10 А;

-значение малых токов, измеряемых миллиамперметром, включаемым в рассечку токовой цепи, на пределах измерения 10, 50, 250 мА;

-чередование фаз трехфазной симметричной системы напряжения 100—220 В.

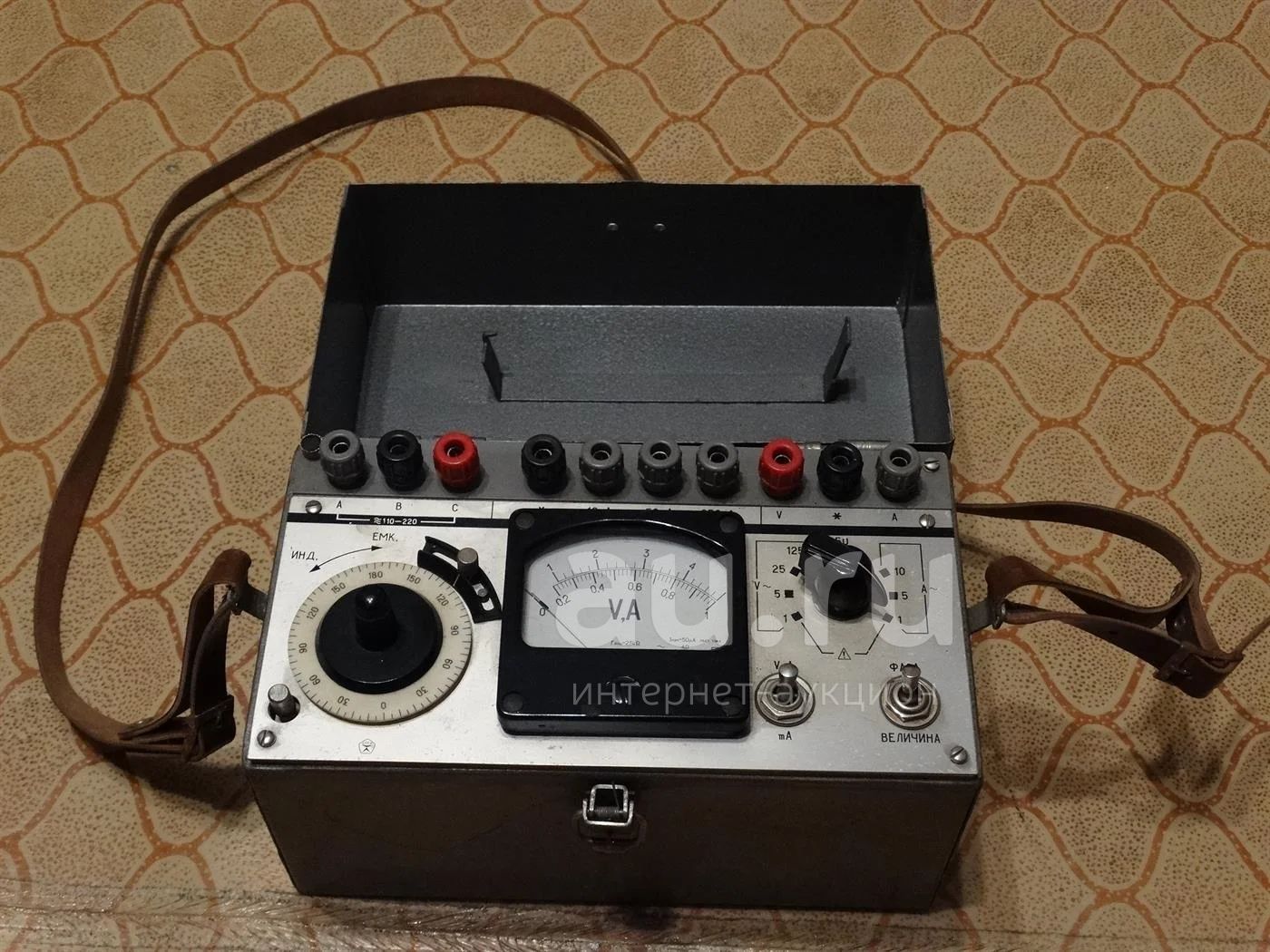

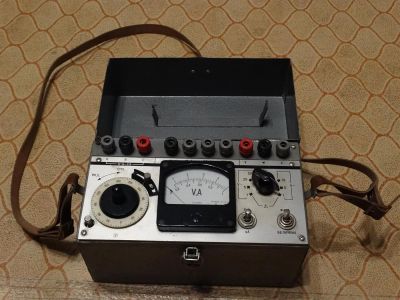

ВАФ-85М помещён в металлический корпус со съемной крышкой. На передней панели прибора находятся органы управления. Клещевая приставка и соединительные шнуры при переноске фиксируются в верхней сьёмной крышке прибора. ВАФ-86М - многопредельный выпрямительный прибор. В качестве измерителя использован микроамперметр М-4204.36. Выпрямление при измерении величины тока и напряжения производится германиевым диодом. Ток в диапазоне измерений до 1:5 10 А измеряется без разрыва токопровода с помощью клещевой приставки, охватывающей токопровод. Приставка работает как трансформатор тока. Для уменьшения влияния магнитных полей обмотка расположена на двух катушках.

При измерении угла сдвига фаз последовательно с измерительным механизмом включается фазозависимый выпрямитель. Напряжение возбуждения подаётся на фазозависимый выпрямитель с ротора фазорегулятора(сельсина). Поворот оси фазорегулятора изменяет фазу возбуждения фазозависимого выпрямителя, т.е фазу включения и выключения его относительно фазы тока по вольтамперфазометра.

Рабочие условия эксплуатации вольтамперфазометр ВАФ-85М:

- температура окружающей среды - от -10°С до +40°С;

- относительная влажность воздуха - до 90% при температуре до +30°С;

Предельные условия эксплуатации:

- температура окружающей среды - от -10°С до +40°С;

- относительная влажность воздуха - до 98% при температуре до +35°С.
