Диагностический автомобильный мультимарочный сканер Carman Scan корея, япония, европа, франция CarmanScan VG

CarmanScan VG

Последние обновления !!

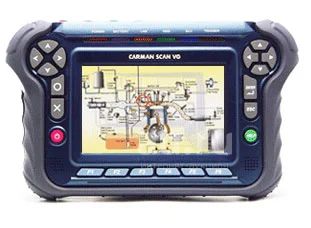

"Carman Scan VG" является ультрасовременным профессиональным диагностическим аппаратом, выполненным в виде сканера с жидкокристаллическим цветным графическим дисплеем с диагональю 7", активной матрицей(touch screen) в одном корпусе с 4-х канальным запоминающим осциллографом, мультиметром и импульсным генератором сигналов датчиков и активаторов.
Диагностируемые автомобили
Asia: Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Holden, Hyundai, Kia, Daewoo, Ssang Yong, Daihatsu, Samsung
Europe: Benz, BMW, Audi, Volkswagen, Seat, Scoda, Saab, Opel, Renault, Citroen, Peugeot, Ford, Fiat, Samand, Volvo, LADA, ГАЗ, УАЗ
USA: General Motors, Chrysler, Jeep, Ford
Системы
Все электронные системы и электрические цепи автомобиля:
ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS и др.
Спецификация
Core Module : Geode LX800-500mHz, 512Mb DDR RAM
CPLD : ALTERA EMP3256ATi144, RAM type
Дисплей : Встроенный контроллер, подсветка диодами LED
Загрузка программ : Жесткий Диск 80Гб
Подсветка : Настраивается с помощью цифрового потенциметра
Осциллограф : Возможен анализ КАН сигнала
Сила тока StandBy : 250uA
DLC коммуникация : Мультиканальная для всех протоколов
Протоколы : Поддержка High Speed K-Line, J1587, SWCAN, CCD added
Аудио : Встроенный усилитель, нет шума в динамиках
Питание : Загрузка возможна при 0%зарядки аккумулятора
USB 2.0 : Скорость передачи данных более 5Мб в секунду
Функции
Функции сканера:

Чтение и расшифровка кодов ошибок.
Стирание ошибок.
Вывод текущих данных (в цифровом и графическом виде).
Формирование групп параметров вручную.
Проверка (активация) исполнительных механизмов.
Возможность графического сравнения выбранного параметра со всеми остальными.
Запись текущих параметров.
Симуляция сигналов датчиков.
Идентификация систем (блоков управления).
Проведение адаптации.
Сброс сервисных интервалов.
Чтение и программирование иммобилайзера.
Поддержка протоколов OBD-I, OBD-II, EuroOBD, CAN Communication.
Мотортестер:

4-х канальный осциллограф с возможностью ручного или автоматического (в зависимости от типа проверяемой системы) выбора параметров изображения.
Разрешение по напряжению: 0,2V ~ 50V.
Разрешение временной развертки: 0,020mS ~ 50 sec.
Скорость обмена: 10 Мб графики/сек. (10Mb sample/sec).
Частота: 0Гц - 10КГц
4-х канальный мультиметр (отображение одновременно нескольких параметров сигнала одного или нескольких каналов).
Измерение напряжения, частоты, оборотов, положительной и отрицательной нагрузки, положительной и отрицательной пульсации, сопротивления, температуры, давления, силы тока.
Отображение максимального, минимального и текущего значений.
Вольтаж: ±500V max.
Изменение скважности сигналов (0 - 99.9%).
Возможность настройки триггера(Режим/Источник/Уровень/Задержка).
Источник: 5 режимов.
Уровень: 0 - 100%.
Задержка: 0 - 100%.
Осциллограф зажигания (первичная цепь, вторичная цепь), применимый для современных систем.
Максимальное напряжение - 100 kV.
Баланс мощности по цилиндрам (с помощью токовых зажимов).
Низкий ток: 50mA ~ 100A.
Высокий ток: 1A ~ 600A.
Возможность сохранения в энергонезависимой памяти прибора осциллограмм в каждом режиме.
Фиксирование изображения на выбранном моменте, приближение, удаление, запись, обработка.
Возможность формирования пользовательской библиотеки измерений (свыше 20 банков памяти).
«Hot Help» по проверяемому датчику или исполнительному элементу (назначение, возможные типы, принципы функционирования, порядок подключения, места расположения, методика проверки, электрические схемы, типовые осциллограммы и т.д.).

Цифровой 4-х канальный Осциллоскоп

Генератор импульсов:

Частота: 1 - 100 Hz (период 1 с - 10.00 мc).
Скважность: 1 - 100%.

Имитация сигналов датчиков и активаторов со схемой датчика

Дополнительно

Возможность подключения к стандартному компьютеру (обработка результатов измерений).
Возможность подключения к стандартной клавиатуре.
Возможность выхода на принтер (стационарный, переносной).
Универсальное питание.
Системная конфигурация
Программное обеспечение для ПК
Управление всеми экранами прибора с помощью функции touch screenПК
Печать любого изображения с экрана на принтер
Анализ записанных данных по результатам измерений
Загрузка программного обеспечения
Обеспечение загрузки данных измерений с Вашего ПК или из памяти прибора
Загрузка или сохранение текущего изображения на Ваш ПК
Основные возможности прибора
Диагностические коды ошибок - просмотр, удаление
Текущие данные
Запись Текущих данных
Активационный тест исполнительных механизмов
Специальные функции и тесты
Кодирование
Прописка датчиков и ключей
Информация об ID систем и ПО контроллера

Расширенные измерительные функции

4-х канальный осциллоскоп
Мультиметр
Активационный тест датчиков от 0 до 5вольт и активаторов от 0 до 12вольт
Сканер - симулятор датчиков
Профессиональное применение

Графический анализ
Форма сигнала вторичного зажигания
Эталонные формы сигналов
Электрические схемы

Функция вывода на экран электрических схем

Функция вывода на экран эталонных значений датчиков

Функция вывода на экран эталонных сигналов датчиков

Указание места расположения диагностического разъема

Специальные функции мультиметра

Высокий ток
Низкий ток
Температура
Давление
Вторичное зажигание

Спецификация
Языки

Русский
Английский
Китайский
Немецкий
Французский
Испанский
Итальянский
Португальский
Греческий
Турецкий и др.

Размер

ширина - 285 мм
длина - 180 мм
толщина - 50 мм
Вес основного блока 1.2 кг

Оперативная память: 512Мб
Дисплей: 7" ЖК с активной матрицей разрешением 800х400пикселей VGA out
Связь с РС: USB 2,0
Операционная система - Windows CE 5.0 NET, поддержка GUI
Коммуникация - Host USB1.1, USB 2.0, Client LAN, RS-232C
Жесткий диск объемом 80GB
Вес основного блока: 1,2 кг
Цвет корпуса: черный
Цвет защитного резинового чехла: серый
Питание: 8 ~ 16V DC
Комплектация
Базовый комплект

Основной корпус
Защитный чехол
Диагностический кабель DLC OBD-II
Комплект щупов осциллографа- 4шт
Кабель питания от прикуривателя
Адаптер питания от АКБ
Инструкция пользователя
Программа на CD + инструкция
Кабель USB
Упаковочный чемодан
Кабель питания AC/DC 220вольт
Кабель R232
Клещи для вторичного зажигания
Токовые зажимы
Программа поддержки протоколов OBD-I, OBD-II, EuroOBD, CAN Communication, KWP2000, ISO, SAE
Справочная и техническая информация по ремеонту и диагностике заявленных автомобилей и систем
Сборник электрических схем и распиновок модулей по заявленным автомобилям

Европейский комплект

Адаптер BMW
Адаптер Benz general
Адаптер Audi / VW
Адаптер Benz (38 pin)
Адаптер Opel
Адаптер PSA (30 pin)[опция]
Адаптер PSA (2 pin)[опция]
Адаптер Renault[опция]
Адаптер Fiat[опция]
Программное обеспечение по диагностике европейских автомобилей в соответствии с заявленной картой покрытия

Американский комплект

Адаптер GM/ Ford / Chrysler - он же DLC кабель
Программное обеспечение по диагностике американских автомобилей в соответствии с заявленной картой покрытия

Азиатский комплект

Адаптер Hyundai / Mitsubishi
Адаптер Toyota
Адаптер Nissan
Адаптер Mazda
Адаптер SsangYong
Адаптер Kia / SsangYong
Адаптер Daewoo / GM
Адаптер Kia / Mazda
Адаптер Honda (3 pin)
Адаптер Honda (5 pin)
Адаптер Nissan (14 pin)
Адаптер Subaru (9 pin)
Программное обеспечение по диагностике азиатских автомобилей в соответствии с заявленной картой покрытия
