Описание
Состояние | Новое |

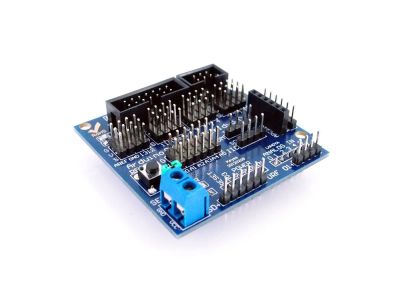

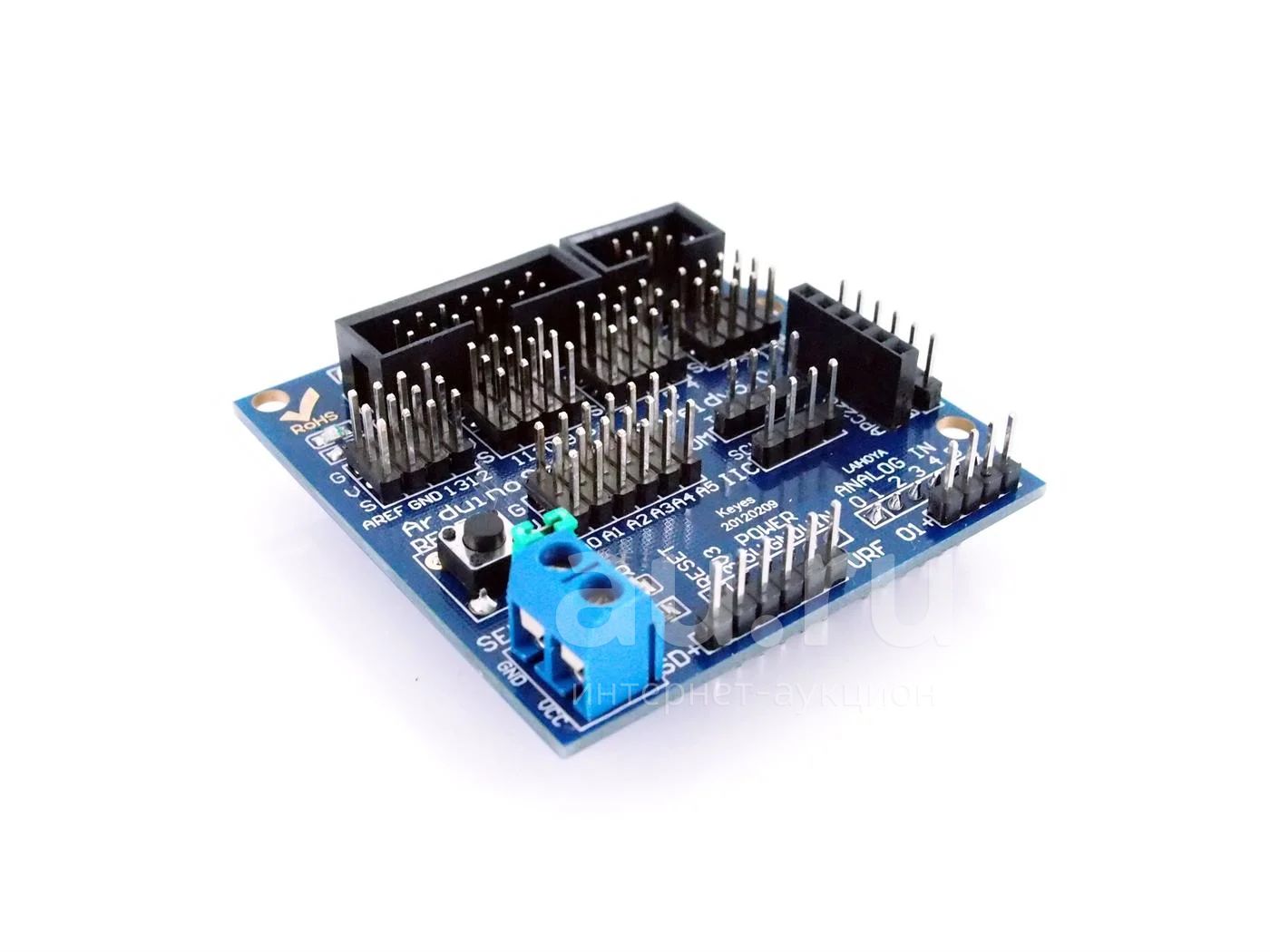

Плата представляет собой достаточно удобный вариант коммутации колодок Arduino UNO на разъемы подключения датчиков, сервоприводов и прочих устройств. Она не содержит каких-либо активных элементов аля стабилизаторы, мультиплексоры, преобразователи уровней и пр. Это просто переходник с одного разъема на другой. Но в ряде случаев этот переходник оказывается очень удобным и полезным. Кто хоть раз пробовал подключить к Arduino стандартную сервомашинку с большим усилием на валу, меня поймет.
Плата имеет возможность подключения внешнего стабилизированного питания или может питаться от Arduino. Это удобно когда к ней подключается несколько серводвигателей и встроенного в Arduino стабилизатора не хватает. Винтовой разъем внешнего питания находится в левом нижнем углу платы. Перемычка SEL рядом с ним позволяет выбрать вариант питания: извне или с Arduino. Рядом же находится светодиод PWR. Он показывает, поступает ли на плату напряжение. В общем случае на разъем внешнего питания не обязательно подавать 5В. Там может быть любое напряжение, необходимое для питания подключаемых устройств. Выбранное таким образом напряжение разводится на все разъемы платы.
Плата позволяет подключать к Arduino с использованием стандартных шлейфов и разъемов (один-к-одному) такие устройства как:
Дисплей 128х64 с последовательным (SPI) или параллельным портом
Сервомашинки
Регуляторы скорости двигателей
модуль SD карты
модуль Bluetooth
различные аналоговые датчики
модуль беспроводной связи APC220
устройства с UART интерфейсом
устройства с I2C интерфейсом
Ниже приведена распиновка всех разъемов, находящихся на плате.
Плата имеет возможность подключения внешнего стабилизированного питания или может питаться от Arduino. Это удобно когда к ней подключается несколько серводвигателей и встроенного в Arduino стабилизатора не хватает. Винтовой разъем внешнего питания находится в левом нижнем углу платы. Перемычка SEL рядом с ним позволяет выбрать вариант питания: извне или с Arduino. Рядом же находится светодиод PWR. Он показывает, поступает ли на плату напряжение. В общем случае на разъем внешнего питания не обязательно подавать 5В. Там может быть любое напряжение, необходимое для питания подключаемых устройств. Выбранное таким образом напряжение разводится на все разъемы платы.
Плата позволяет подключать к Arduino с использованием стандартных шлейфов и разъемов (один-к-одному) такие устройства как:
Дисплей 128х64 с последовательным (SPI) или параллельным портом
Сервомашинки
Регуляторы скорости двигателей
модуль SD карты
модуль Bluetooth
различные аналоговые датчики
модуль беспроводной связи APC220
устройства с UART интерфейсом
устройства с I2C интерфейсом
Ниже приведена распиновка всех разъемов, находящихся на плате.
