Драйвер двигателей Arduino Motor Shield v3
Торги завершены. Лот не продан.
26 янв 2015 06:29
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Фигурка Jurassic World Альбертозавр динозавр
1 000 руб.Фигурка Дракон из мультфильма "Как приручить дракона" - Великий Смутьян.
4 000 руб.Фигурка динозавра Mattel/ Мир Юрского периода Карнотавра Торо/GNL07
3 000 руб.Фигурка Динозавра Mattel Jurassic World - Игрушечный динозавр Янчуанозавр - Мир Юрского периода HDX49
2 500 руб.Фигурка Jurassic World Индораптор FVW27
3 500 руб.Коммутатор на Трамблер Honda (D15B)
300 руб.Монитор LG 29WN600-W
100 руб.Оперативная память DDR3 Kingmax flfe85F-C8KL9, 2GB, 1333 мгц
300 руб.Драйвер двигателей Arduino Motor Shield v3
Цена
450 руб.
Цена
450 руб.
Торги завершены(26 янв 2015 06:29)
Описание
Состояние | Новое |

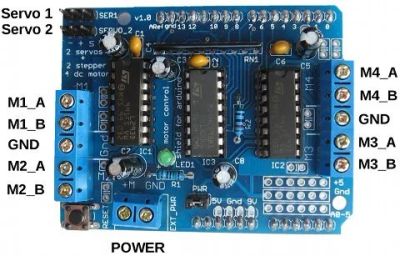

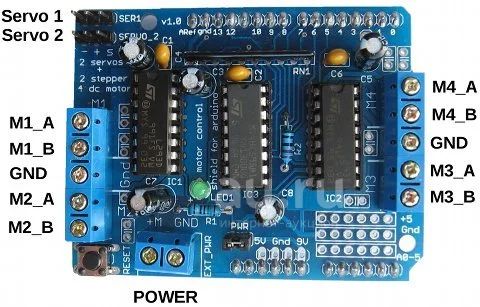

Motor Shield V.3 – силовой модуль управления двигателями для микроконтроллеров серии Freeduino/Arduino. Модуль предназначен для упрощения разработки моторизированных и робототехнических устройств. Модуль подключается к Freeduino с помощью установленных на нем разъемов.
Технические возможности M–Shield позволяют реализовать разнообразные проекты, связанные с подключением и управлением слаботочными двигателями следующих типов:
• четырёх двигателей постоянного тока (ДПТ - DC motors), например QX-FF-130-11340 или QX-RS-385-2073
• двух шаговых двигателей униполярных или биполярных с одинарной или двойной обмоткой (ШД - stepper motors), например MOTS1 (ST28);
• двух 5В сервоприводов (СП - servos), например DMG16 или PARALLAX CR SERVO
Возможны следующие комбинации подключаемых к M–shield двигателей:
• 2 СП + 4 ДПТ;
• 2 СП + 2 ШД;
• 2 СП + комбинации ШД и ДПТ, например: возможен вариант замены 1 ШД на 2 ДПТ или наоборот.
Обновленная версия v3 может быть переключена в режим, совместимый с аппаратным SPI (а значит и с модулями типа Ethernet Shield), в котором не используются выводы 10, 11, 12, 13. Также, для v3 возможно простое подключение к базовой плате в формате Nano
Технические характеристики
• напряжение питания: +7...+ 24 В;
• количество силовых каналов: 4;
• максимально-продолжительный ток каждого канала: 0,6 А;
• напряжение питания сервоприводов: 5 В;
• возможность реверса каждого двигателя;
• возможность независимого управления каждым каналом;
• модуль полностью совместим со всеми известными моделями Freeduino/Arduino: MaxSerial, Through-Hole, Diecimila, 2009, Duemilanove, а также Arduino Mega. Версия v3 может удобно стыковаться с Freeduino/Arduino Nano.
Технические возможности M–Shield позволяют реализовать разнообразные проекты, связанные с подключением и управлением слаботочными двигателями следующих типов:
• четырёх двигателей постоянного тока (ДПТ - DC motors), например QX-FF-130-11340 или QX-RS-385-2073
• двух шаговых двигателей униполярных или биполярных с одинарной или двойной обмоткой (ШД - stepper motors), например MOTS1 (ST28);
• двух 5В сервоприводов (СП - servos), например DMG16 или PARALLAX CR SERVO
Возможны следующие комбинации подключаемых к M–shield двигателей:
• 2 СП + 4 ДПТ;
• 2 СП + 2 ШД;
• 2 СП + комбинации ШД и ДПТ, например: возможен вариант замены 1 ШД на 2 ДПТ или наоборот.
Обновленная версия v3 может быть переключена в режим, совместимый с аппаратным SPI (а значит и с модулями типа Ethernet Shield), в котором не используются выводы 10, 11, 12, 13. Также, для v3 возможно простое подключение к базовой плате в формате Nano
Технические характеристики
• напряжение питания: +7...+ 24 В;
• количество силовых каналов: 4;
• максимально-продолжительный ток каждого канала: 0,6 А;
• напряжение питания сервоприводов: 5 В;
• возможность реверса каждого двигателя;
• возможность независимого управления каждым каналом;
• модуль полностью совместим со всеми известными моделями Freeduino/Arduino: MaxSerial, Through-Hole, Diecimila, 2009, Duemilanove, а также Arduino Mega. Версия v3 может удобно стыковаться с Freeduino/Arduino Nano.
