Ремни поликлиновые 12 Л-2240 ТУ 38.105763-89

Поликлиновые ремни ТУ 38 105 763-89 предназначены для приводов металлорежущих их станков, машин и другого оборудования, работающего на высоких скоростях.

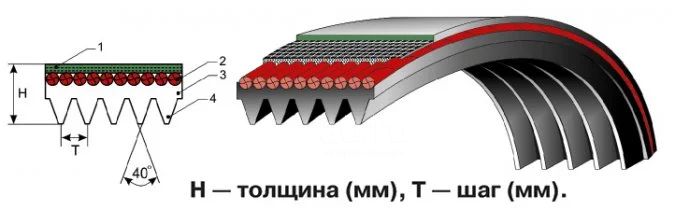

Слой растяжения (состоит из слоев ткани, закроенной под углом 50±5o и слоев резины).

Несущий слой (тяговый) (состоит из одного ряда кордшнура).

Слой сжатия (состоит из слоев резины).

Эластичный слой (состоит из слоев резины).

Температурный интервал работоспособности от –30oС до +60oС.

Конструкционные размеры сечений поликлиновых ремней

Сечение PH PJ K PK PL Л PM M

Шаг (T) 1,6 2,34 2,4 3,56 4,7 4,8 9,4 9,5

Толщина (H) 3 3,8 4,5 5,5 8,3 9,5 12,7 16,7

Число ребер от 4 до 20

Технические характеристики поликлиновых ремней

Сечение Длина ремня, мм Технические характеристики

Шаг ремня Число ребер (реком.) Передав. мощность, кВт Температура эксплуатации

К 560; 800-2000 2,4± 0,02 От 4 до 20 0,16-10,7 От -30oС градусов до +60oС

Л 1250-3150 4,8± 0,03 От 4 до 20 1,9-30,7

М 2000-4000 9,5± 0,05 От 4 до 20 1,9-30,7

Удлинение ремней при эксплуатации не более 3%.

Средний ресурс ремней:

при легком и среднем режиме работы, часов - 2000;

при тяжелом режиме работы, часов -1000.

Цена указана для ремня 12Л-2240
