Программатор TL866A (tl866) MiniPro + ICSP. БИОС

Список поддерживаемых микросхем - http://www.autoelectric.cn/minipro/MiniProSupportList.txt

Устройство и программа на данный момент поддерживает более 13ти тысяч микросхем!

+ Тестер логических микросхем!!!

TL866 Application Software( V6.50 ) Download

http://www.autoelectric.cn/MiniPro/minipro_setup.rar

Добавили поддержку EN25/MX25/W25 и MX25/W25 1.8V

ADD:Support 25 Flash OTP programm

Support 1.8V 25 serials Flash (Need special Adapter DIY)

Ic Support up to 14000+, more detail see IC supported List.

.

Описание программатора - http://yadi.sk/d/VB_Qlmb5AqaHd

.

1 X TL866A V6.10 Программатор

1 X USB Кабель

1 X Программа на CD V6.10

Описание MiniPro TL866 USB программатор

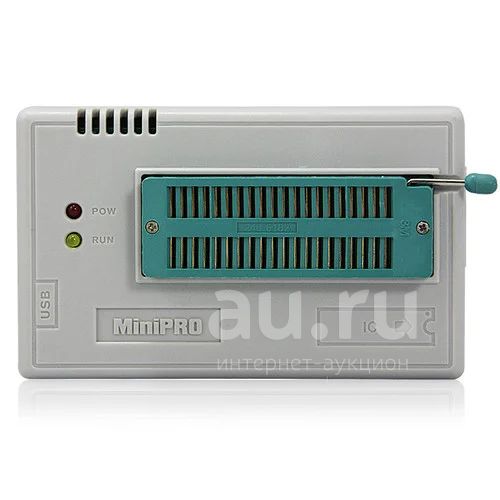

TL866 MiniPro USB Programmer

– универсальный программатор микросхем памяти EPROM, EEPROM, Flash и микроконтроллеров.

Питание осуществляется от порта USB и не требует дополнительного источника.

Программное обеспечение работает с ОС Win2000, Win2003, Win2008, WinXP, WinVista, Win7 включая 64-разрядные. Официальное обновление.

Устройство является идеальным решением для специалистов занимающихся ремонтом автомобильной электроники, чиптюнингом, ремонтом материнских плат и бытовой техники. А так же для радиолюбителей, желающих иметь в своем распоряжении не дорогой программатор с широким списком поддерживаемых микросхем и расширенными функциями.

Технические характеристики TL866 MiniPro USB Programmer:

1. Высокая скорость программирования, скорость передачи данных по USB интерфейсу до 12 Мбит/с (USB 2.0).

2. Поддержка широкого спектра микросхем ( 13000 наименований): 26, 27, 28, 29, 37, 39, 49, 50 серии параллельных ROM и FLASH различных производителей; 24, 25, 35, 45, 85, 93, 95 серии последовательных EEPROM и FLASH различных производителей; (MCS-51) ; AVR – ATMEGA (в ZIF секете используется параллельное программирование, что позволяет восстановить Fuse bits ), ATtiny, AT90XXX; MICROCHIP – PIC10, PIC12, PIC16, PIC18; ПЛИС (PLD, GAL, PAL); функциональное тестирование микросхем SRAM, ТТЛ 54/74 и КМОП 40хх серии.

3. Ультра низкое энергопотребление – потребляемый ток от USB-порта в процессе программирования – 20 мА, в режиме чтения, сравнения – 7 мА.

4. Напряжения Vрр и Vсс для программируемых микросхем являются независимыми. Благодаря внутренним импульсным преобразователям напряжения .

Внешний источник питания не требуется.

5. Четырехуровневая защита от перегрузок по току и перенапряжения для каждого контакта ZIF-панели. Время реакции системы защиты программатора – 100 мкс.

6. Удобная 40-контактная ZIF панель с нулевым усилием. Все программируемые микросхемы, в DIP корпусе, устанавливаются в панель начиная от 1-го контакта.

7. Очень маленькие габаритные размеры: 10 х 6 х 2,5 см.

8. Обновление ПО производится с выходом новой версии программы Minipro через пункт меню «Tools/Reflash firmware». Файл обновления встроен в ПО.

9. Программное обеспечение имеет функцию ведения уникальных серийных номеров, необходимых для серийного производства электронной техники. Позволяет автоматически записывать в соответствующую микросхему выпускаемого устройства уникальную идентификационную информацию и т.п.

Программа Minipro позволяет сохранять файлы прошивок в следующих форматах: BIN, HEX для микроконтроллеров и микросхем памяти, JED для ПЛИС.

Дополнительный набор переходников:

ссылка
