Стабилизатор с двойным преобразованием СДП-1-3-220-Н /двойное преобразование со стабилизацией выходного напряжения / синусоидальная форма выходного напряжения /автоматический переключатель резерва (bypass) / индикация уровня потребляемой мощности;

Стабилизатор с двойным преобразованием (далее СДП) предназначен для надежной защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или перепады напряжения, а также подавление высоковольтных импульсов и высокочастотных помех, поступающих из сети.

Принцип работы стабилизатора основан на двойном преобразовании энергии. Входное переменное напряжение электросети преобразуется в стабилизированное напряжение постоянного тока, затем обратно в переменное напряжение для питания нагрузки. Двойное преобразование позволяет обеспечить синусоидальную форму выходного напряжения.

Рекомендуется для работы ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания. При использовании для питания осветительных приборов, стабилизатор СДП позволяет избежать эффекта мигания света, характерного для стабилизаторов со ступенчатым регулированием.

Конструктивные особенности:

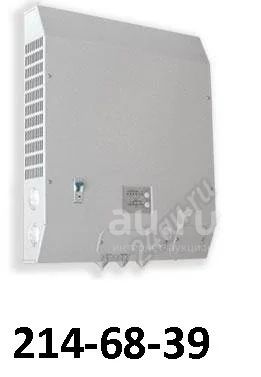

Стабилизатор СДП предназначен для навесной установки на стену, для чего на задней стенке корпуса имеются отверстия для прохода шурупов. Конструктивное исполнение блока СДП - прямоугольный металлический корпус со съемной крышкой, под которой расположена клеммная колодка для подключения сетевых кабелей. В нижней части корпуса расположены гермовводы для прохода кабелей внутрь корпуса.

На передней панели блока расположены сетевой автоматический выключатель, кнопки управления "ВКЛ/ВЫКЛ", светодиодные индикаторы для отображения текущего состояния (режима работы) стабилизатора и светодиодная индикаторная линейка, указывающая % нагрузки.

На левой стенке корпуса расположены две EURO-розетки для подключения нагрузки.

Функциональные особенности:

двойное преобразование со стабилизацией выходного напряжения;

синусоидальная форма выходного напряжения;

высокая стойкость к перегрузкам и защита от короткого замыкания в нагрузке;

высокая степень фильтрации помех (наличие EMI фильтра и подавление выбросов (высоковольтных импульсных помех) напряжения;

автоматический переключатель резерва (bypass);

индикация уровня потребляемой мощности;

световая и звуковая индикация (сигналы тревоги) при перегрузке, неисправности, высокой температуре, недопустимом отклонении параметров сети;

опциональная плата дистанционной сигнализации (сухие контакты).

Технические характеристики

Модель СДП-1-3-220-Н

Номинальная мощность Полная, ВА 3000

Активная, Вт 2100

Диапазон входного напряжения при работе в режиме стабилизации, В

- при нагрузке менее 50%,

- при нагрузке более 50%, но менее 75%,

- при нагрузке более 75%.

120...295

140...295

160...295

Допустимые отклонения частоты входного напряжения, Гц 46...54

Точность выходного напряжения, % 2

КПД при номинальной нагрузке, %, более режим стабилизации 85 88

режим Bypass 94 97

Коэффициент мощности по входу 0,95 0,97

Коэф. искажения синусоидальности

выходного напряжения (Ки), % линейная нагрузка 3

нелинейная нагрузка 6 7

Крест-фактор 3/1

Перегрузочная способность инвертора менее 110% длительно без перехода

на Bypass

110%...150% 30 c

более 150% 200 мс

Габариты (ВхШхГ), мм 510х430х100

Масса, кг 6,8

Условия эксплуатации

Режим работы круглосуточный

Диапазон температур окружающей среды,oС +5...+35

Относительная влажность воздуха, не более, % 95

Атмосферное давление, кПа 96...104

Степень защиты по ГОСТ 14254-80 IP20 (не герметизирован)
