20 руб.LCD HD44780 2х16 символов с подсветкой новый 2шт в лоте
Цена
350 руб.
Описание лота
Состояние | Новое |

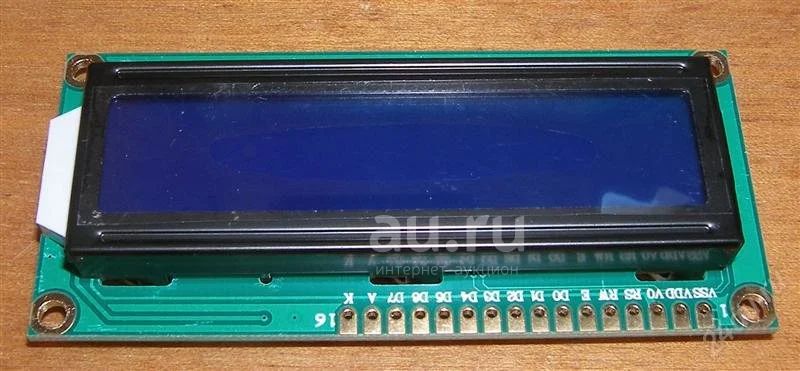

Дисплей на самом популярном контроллере. 16 символов, 2 строки. Возможно заливать в знакогенератор свои символы.
Применяется в различной серийной аппаратуре (например, в знаменитом IMAX B6), в конструкторах и самоделках.
Подсветка голубая, регулируется контрастность.
фото реальное а не из интернета.
Ширина шины данных: 8 или 4 бит (программируется)
Размер символа: 5х8 точек или 5х10 точек (программируется)
Внутреннее ОЗУ: есть, точный объём указать затрудняюсь
Аппаратная реализация курсора.
Размер платы: 80х36х12 мм
Размер дисплея: 64х13 мм
В интернете имеется куча программ и библиотек под любой контроллер для этого дисплея.
Описание работы с ним:
easyelectronics.ru/avr-uchebnyj-kurs-podklyuchenie-k-avr-lcd-displeya-hd44780.html
в лоте продается пара дисплеев в упаковке
в наличии.
Типовое подключение
Земля, общий провод, GND
Напряжение питания, Vcc (+5V)
Настройка контрастности (Vo)
Выбор регистра (R/S для HD44780, A0 для KS0066)
Чтение/запись (R/W)
Строб по спаду (Enable)
Bit 0 (младший для 8мибитного интерфейса)
Bit 1
Bit 2
Bit 3
Bit 4 (младший для 4х битного интерфейса)
Bit 5
Bit 6
Bit 7 (старший для 8ми (4х) битного интерфейса)
Питание подсветки для дисплеев с подсветкой (анод)
Питание подсветки для дисплеев с подсветкой (катод)
При необходимости могу привезти другие дисплеи. Пишите что нужно, постараюсь помочь.
