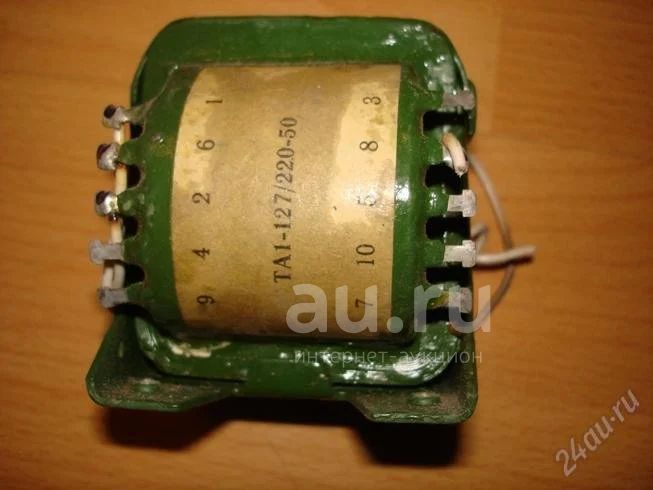

трансформатор ТА1-127/220-50
Торги завершены. Лот не продан.
9 июля 2014 15:30
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
трансформатор ТА1-127/220-50
Начальная цена
90 руб.
Блиц-цена
100 руб.
Начальная цена
90 руб.
Блиц-цена
100 руб.
Торги завершены(9 июля 2014 15:29)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Б/у |
Сердечник: ШЛ16х20
Мощность: 15 Вт
Ток первичной обмотки: 0,16/0,09 А
Масса: 0,75 кг
Выводы обмотокНапряжение, ВДопустимый ток, А
11-12280,148
13-14280,148
15-16280,108
17-18280,108
19-2060,148
21-2260,148
1-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТA1 на 220 В такие же, как у соответствующих трансформаторов ТA1 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТA1 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 110 В;
между выводами 2 и 3, 7 и 8 - 10 В;
между выводами 3 и 4, 8 и 9 - 7 В;
между выводами 4 и 5, 9 и 10 - 7 В.
При использовании трансформаторов ТA1-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются параллельно;
подать напряжение 127 В на выводы 1 и 4.
При использовании трансформаторов ТA1-127/220 на 220 В необходимо:
соединить выводы 2 и 6;
подать напряжение 220 В на выводы 1 и 8
Мощность: 15 Вт
Ток первичной обмотки: 0,16/0,09 А
Масса: 0,75 кг
Выводы обмотокНапряжение, ВДопустимый ток, А
11-12280,148
13-14280,148
15-16280,108
17-18280,108
19-2060,148
21-2260,148
1-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТA1 на 220 В такие же, как у соответствующих трансформаторов ТA1 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТA1 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 110 В;
между выводами 2 и 3, 7 и 8 - 10 В;
между выводами 3 и 4, 8 и 9 - 7 В;
между выводами 4 и 5, 9 и 10 - 7 В.
При использовании трансформаторов ТA1-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются параллельно;
подать напряжение 127 В на выводы 1 и 4.
При использовании трансформаторов ТA1-127/220 на 220 В необходимо:
соединить выводы 2 и 6;
подать напряжение 220 В на выводы 1 и 8
