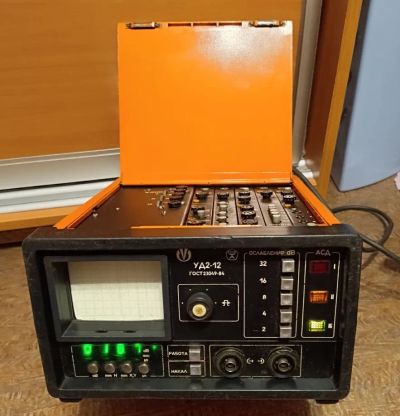

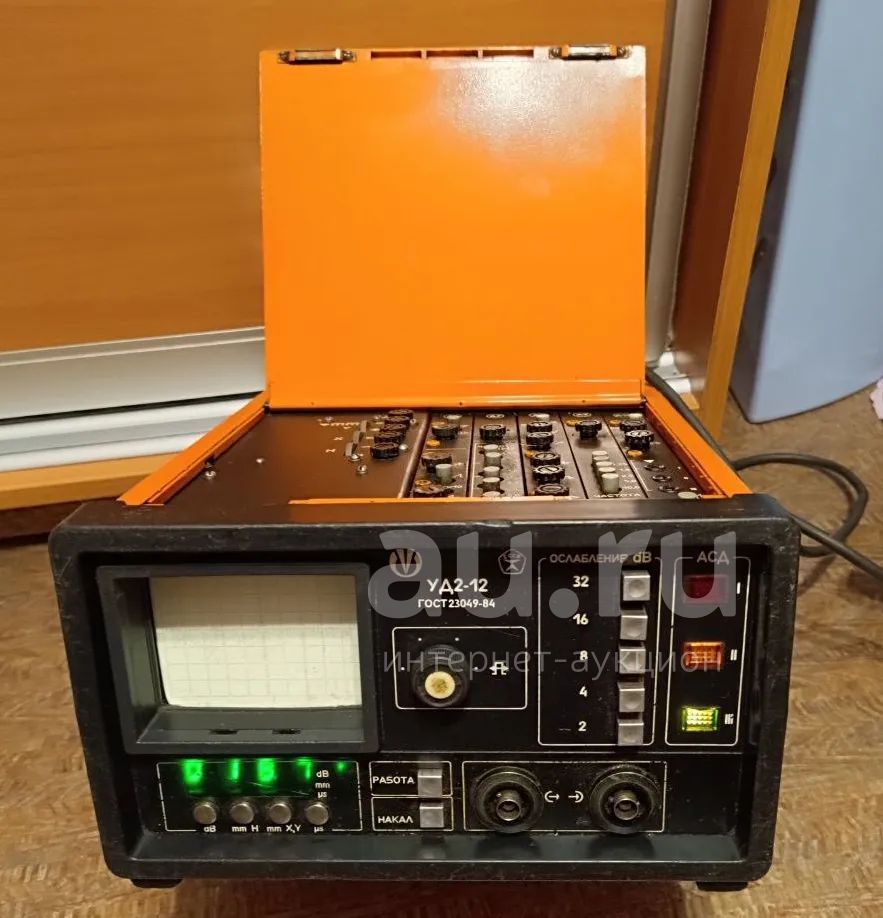

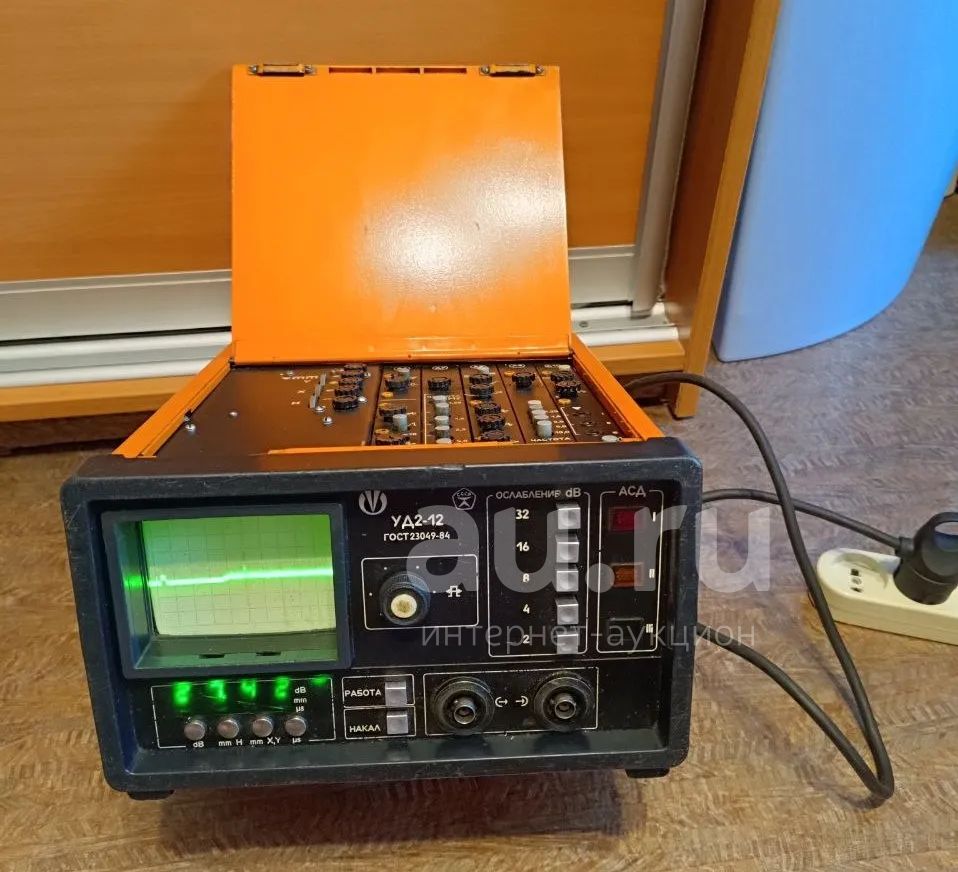

Ультразвуковой дефектоскоп уд2-12

На сегодняшний день ультразвуковая дефектоскопия является одним из самых надёжных и распространённых акустических методов «неразрушающего контроля». Контроль и оценка надёжности исследуемых материалов, как металлов, так и неметаллов, производится с помощью специального прибора- ультразвукового дефектоскопа.

Универсальный УД2-12 является самым широко распространённым в России дефектоскопом. Принцип работы УД2-12 заключается в совместном применении двух основных методов прохождения- зеркально- и эхо-теневого.

Главным преимуществом УД2-12 является то, что во время исследования не требуется физическое вмешательство в объект контроля, а также приостановка эксплуатации данного объекта. Таким образом, ультразвуковой дефектоскоп не повреждает и не разрушает структуру изделия, будь то металл или неметалл.

Кроме того, УД2-12 отличается минимальным уровнем опасности для человека, в отличие от рентгеновского дефектоскопа, высокой скоростью исследования, низкой стоимостью, а также высокой мобильностью.

УД2-12 отличается широкой сферой применения. Данный прибор можно использовать для: выявления дефектов материалов (пор, волосовин, включений, непроваров, трещин, подрезов, пустот, уплотнений и т.д.), оценки качества проведения различных работ (пайки, сварки, склейки и др.), а также ультразвукового контроля сварных соединений (швов).

• Ручной контроль;

• Электронно-лучевая трубка: 6 см × 8 см;

• Эксплуатация при температуре от -10˚C до +50˚C;

• Методы прохождения: теневой, эхо- и зеркально-теневой;

• Вес УД, включая аккумуляторную 12 В-батарею, составляет 8400 г;

• Мобильность установки за счёт небольших габаритных размеров: 17 см × 28 см × 35 см;

• Пять номинальных частот: 1,25 МГц, 1,8 МГц, 2,5 МГц, 5,0 МГц и 10,0 МГц;

• Длительность развёртки составляет от 15 м/с до 1500 м/с;

• Затухание продольных УЗК может составлять не более 3,9 дБ/см;

• Скоростной диапазон распространения продольных УЗК составляет от 2240 м/с до 6700 м/с;

• Шероховатость поверхности может составлять не более 250 мкм;

• Кривизна не менее 10 см при радиусе в 2,5 мкм;

• Толщина исследуемого объекта: цифровой индикатор- в диапазоне от 1 мм до 999,9 мм, электронно-лучевая трубка- от 1 мм до 5000 мм;

• Абсолютная погрешность измерения составляет не более ±(0,2+0,01T) мкс, где T- временной интервал;

• Регистрация аналоговых сигналов: подключение внешних устройств;

• Индикация и регулировка амплитуды сигналов (сохранение спектра);

• Настройка электроимпульсов (по интегрированному цифровому индикатору);

• Отсечка шумов: компенсированная;

• Сохранение информации;

• Определение глубины залегания дефектов, а также их координат;

• Индикация ВРЧ;

• Длительная работа от батареи: до 8 часов постоянного использования;

Прибор устойчив к вибрации, атмосферному давлению, попаданию воды или твёрдых тел.ж
