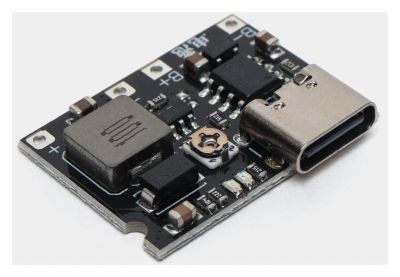

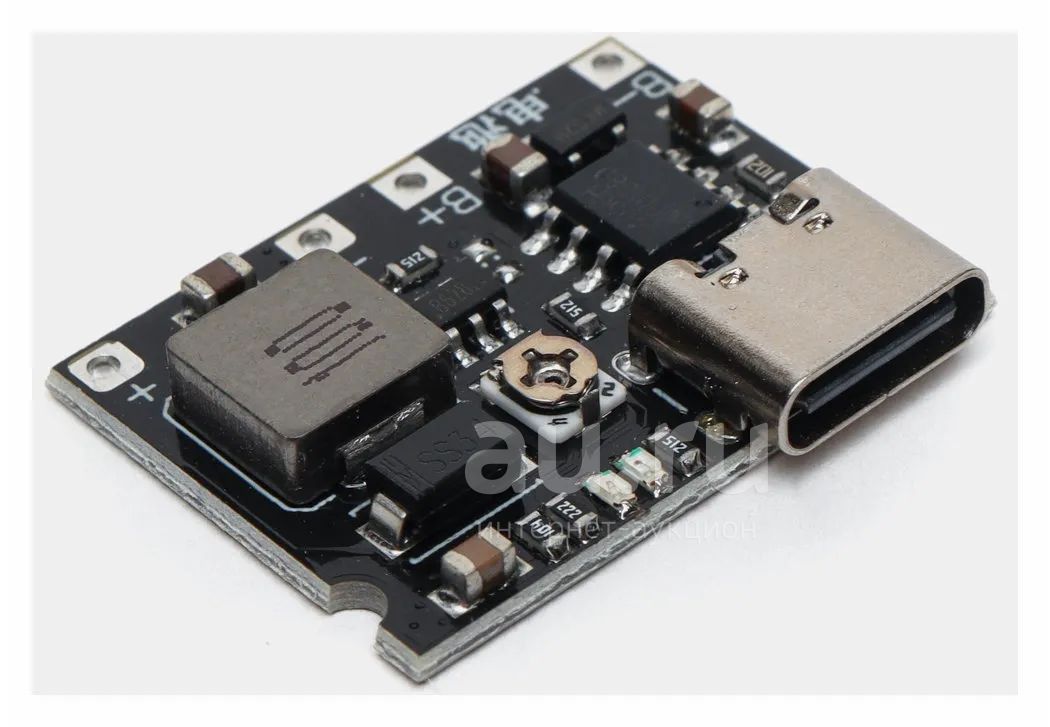

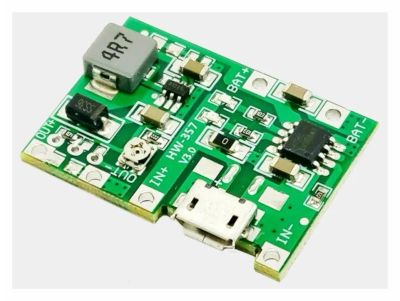

Модуль LX-LCBST зарядки LI-ION аккумуляторов со STEP-UP DC-DC преобразователем

Модуль LX-LCBST совмещает в себе небольшое зарядное устройство для литий-ионного аккумулятора с номинальным напряжением 3,7В, схему защиты для него и повышающий преобразователь с регулируемым выходным напряжением.

Модуль LX-LCBST совмещает в себе небольшое зарядное устройство для литий-ионного аккумулятора с номинальным напряжением 3,7В, схему защиты для него и повышающий преобразователь с регулируемым выходным напряжением.

Модуль LX-LCBST может быть применен для переоборудования питания различных электронных измерительных приборов, мультиметров, тестеров с батареями типа “Крона”, часов, металлоискателей, радиоприемников, игрушек и других электронных устройств с батарейным питанием.

Важно заметить, что плата поддерживает один аккумулятор и к ней нельзя подключать батарею из литиевых аккумуляторов.

Более подробно описан здесь - https://labelcom.ru/design/lx-lcbst-part-1/

и здесь - https://labelcom.ru/category/design/

Технические характеристики:

Контроллер заряда:

Входное напряжение: DC 4.5V-5.5V

Выходное напряжение: DC 4.2V

Ток заряда: до 1А (настраивается путем замены резистора на второй ноге МС, по умолчанию 1A)

Индикация процесса зарядки - красный светодиод.

Индикация окончания зарядки - зеленый (синий) светодиод.

Преобразователь напряжения:

Входное напряжение: от 2V до 24V (внимание модуль не оснащен контроллером защиты Li-Ion аккумулятора)

Фиксированная частота преобразования 1.2MHz

Внутренний 4A ключ

Настраиваемое выходное напряжение от 4.2V до 28V , при помощи подстроечного резистора на плате (есть клеммы для подключения внешнего резистора).

КПД до 97%

Размер модуля 34x24x5 мм
