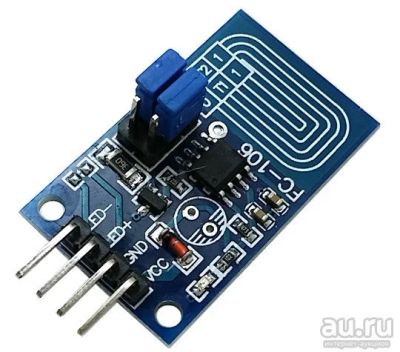

сенсорный диммер постоянного напряжения для светодиодов бесступенчатое регулирование

Характеристики

Яркость лампы можно регулировать в соответствии с вашими требованиями

Чувствительности модуля хватает размещать его под защитными материалами: стекло, акрил(3-5 мм), пластик, керамика и т.д.

Широкий диапазон рабочего напряжения, вы можете выбрать произвольно между 2.4В и 4.5В.

Простое подключение, готовый модуль без необходимости допаивать обвязку, это положительно сказывается на цене конечного устройства.

Применение: может контролировать яркость светодиодjd, обычного освещения, автомобильных огней и т.д.

Режим Затемнение:non-polar PWM dimming

Способ монтажа: VCC, GND подается на вход, питание (LED +, LED-) связана с светодиодными лампами плюса и минуса, площадку соприкосновения можно вывести на небольшое расстояние(зависит от многих факторов, подбирается экспереминтальным путём), новая площадка должна быть размером 2x3см.

Первоначальное включение лампа находится в выключенном состоянии.

Перемычками на модуле можно настроить дополнительные параметры вкл/откл. нагрузки:

1) T1 = 1, Т2 = 1: Включение /выключение света, после включение света возможно плавное затемнение от 0 до 99%.

2) T1 = 0, T2 = 1: Плавное включение и выключение света без памяти яркости.

3) T1 = 1, T2 = 0: Плавное включение и выключение с памятью яркости, кратковременное прикосновение плавно вкл. или выкл. свет. Продолжительное прикосновение во время изменения яркости и последующее прерывание прикосновение позволяет зафиксировать момент состояния света.

4) T1 = 0, T2 = 0: Три уровня диммирования, три уровня яркости котрые переключаются последовательным прикосновением.

Чувствительность сенсора можно регулировать заменой конденсатора в цепи измерения:

Непосредственное касатние металлической оболочки: конденсатор 333 0.033uF / 25V

3мм акриловое стекло: конденсатор 103 0.01uF / 25V

3-6mm акриловое стекло: конденсатор 203 0.02uF / 25V

6-10mm акриловое стекло: конденсатор 473 0.047uF / 25V
