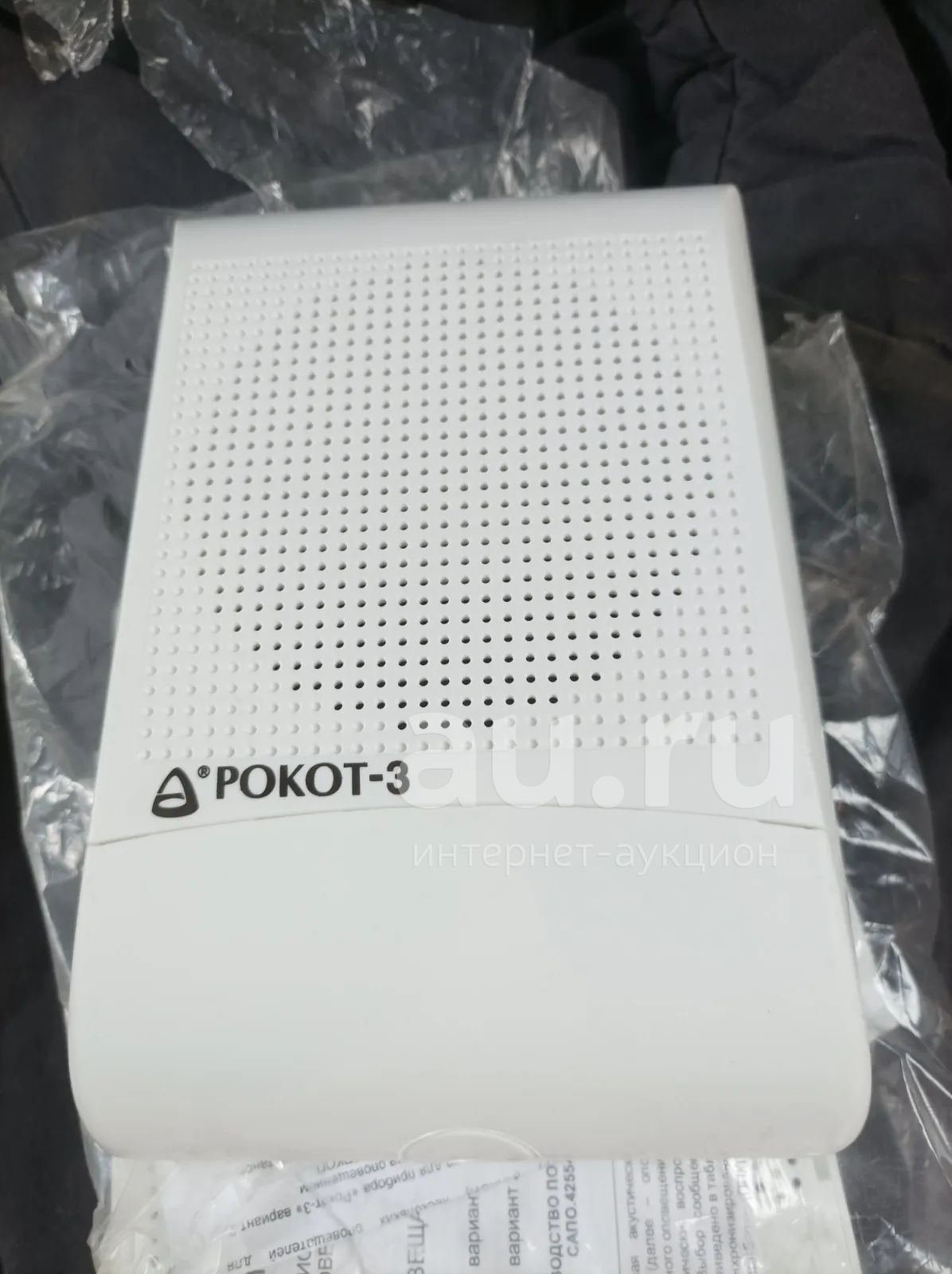

Оповещатель пожарный рокот-3

Цена за комплек из 2 шт.

Оповещатель пожарный речевой активный «Рокот-3-3» (далее – оповещатель)

предназначен для воспроизведения речевых сообщений в системах пожарного оповещения.

Оповещатель позволяет циклически воспроизводить одно из трёх речевых сообщений,

записанных при его изготовлении. Выбор сообщения производится замыканием соответствующей

перемычки. Содержание сообщений приведено в таблице 2.

Воспроизведение сообщений синхронизировано, поэтому существует возможность

подключения к прибору управления пожарному (далее – ППУ) нескольких оповещателей

«Рокот-3-3» для совместного оповещения.

Оповещатель включается в режим речевого оповещения при подаче напряжения питания

по линии управления оповещением.

Контроль исправности линии управления должен быть обеспечен внешним ППУ.

Для защиты от несанкционированного доступа посторонних лиц, в оповещателе установлен

тампер, контактыкоторогочерез клеммник«ТА1»и«ТА2»могут быть включены в охранный ШС ППУ.

Конструкция оповещателя не предусматривает его эксплуатацию в условиях воздействия

агрессивных сред и во взрывоопасных помещениях.

Оповещатель работает совместно с приборами приёмно-контрольными и управления

охранно-пожарными «Гранит-2,-3,-4,-5,-8,-12», «Гранит-16,-20,-24», «Карат с БИУ TFT», произ-

водства ООО НПО «Сибирский Арсенал», а также с ППУ других производителей, имеющими

управляемый выход оповещения 12 В, ток не менее 200 мА и обеспечивающими контроль

исправности линии управления оповещением. Схемы подключения оповещателя к приборам

производства ООО НПО «Сибирский Арсенал», приведены в п.9 «Схемы внешних соединен

Рис.1 Плата оповещателя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3

Таблица 1 – Технические характеристики

Наименование параметра Значение

Напряжение питания постоянного тока от 9 до 14 В

Ток потребления при напряжении питания 12 В, до 200 мА

Номинальная выходная мощность усилителя низкой частоты 2 Вт

Диапазон воспроизводимых частот оповещения

(по электрическому тракту) с неравномерностью не более 16 дБ от 200 до 5000 Гц

Уровень звукового давления на расстоянии 1±0,05 м,

не менее

J1 – разомкнута 87 дБ

J1 – замкнута 82 дБ

Коэффициент нелинейных искажений, не более 3 %

Степень защиты оболочкой при эксплуатации оповещателя закреплённого на

ровной поверхности IP40

Диапазон рабочих температур от - 10 до + 55 °С

Относительная влажность воздуха при температуре + 40 °С, не более 93 %

Масса прибора, не более 0,5 кг

Габаритные размеры, не более 140 х 200 х 67 мм

Срок службы 10 лет
