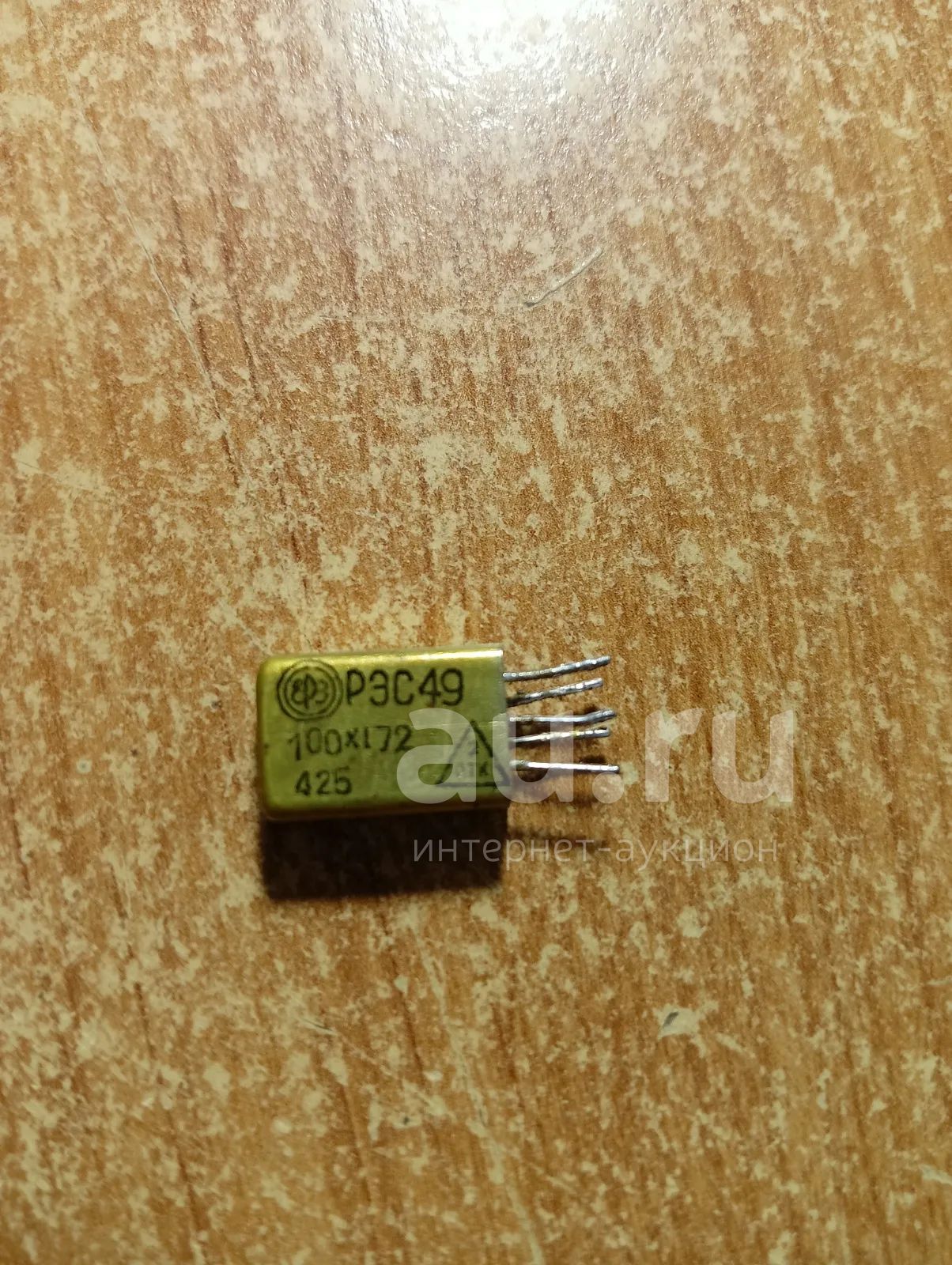

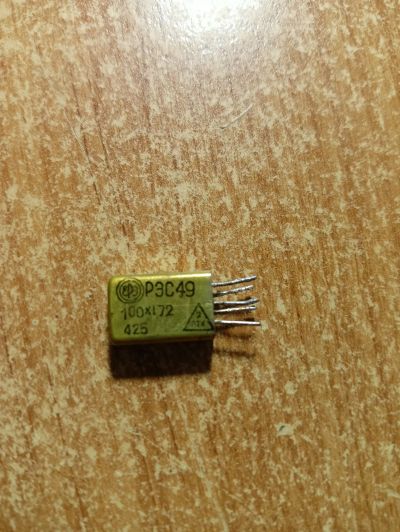

Реле РЭС49

Реле РЭС49 РС4.569.421-00.01 электромагнитное слаботочное, низкочастотное, двухпозиционное, одностабильное, с одним переключающим контактом. Предназначено для коммутации электрических цепей постоянного и переменного тока.

Реле РЭС49 выпускаются со штыревыми выводами для навесного или печатного монтажа через отверстия. Используются для работы в составе электронных схем управления коммутацией в радиоэлектронном оборудовании общего и специального назначения. Коммутирует токи до 1,0 А при напряжении от 0,05 до 150 В в зависимости от режима коммутации.

Рабочее номинальное напряжение, В - 6; 12; 18; 27. Тип корпуса - металлический, герметичный. Вид климатического исполнения реле РЭС49 - «УХЛ» по ГОСТ 15150-69. Категория качества: «ОТК», «ВП», «ОС».

Расшифровка условного обозначения: РЭС49 РС4.569.421-00.01

РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное;

49 - порядковый номер разработки;

РС4.569.421-00 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей;

01 - обозначение категории качества, где: 01 - категория качества «ВП» или «ОС»,

02 - категория качества «ОТК».
