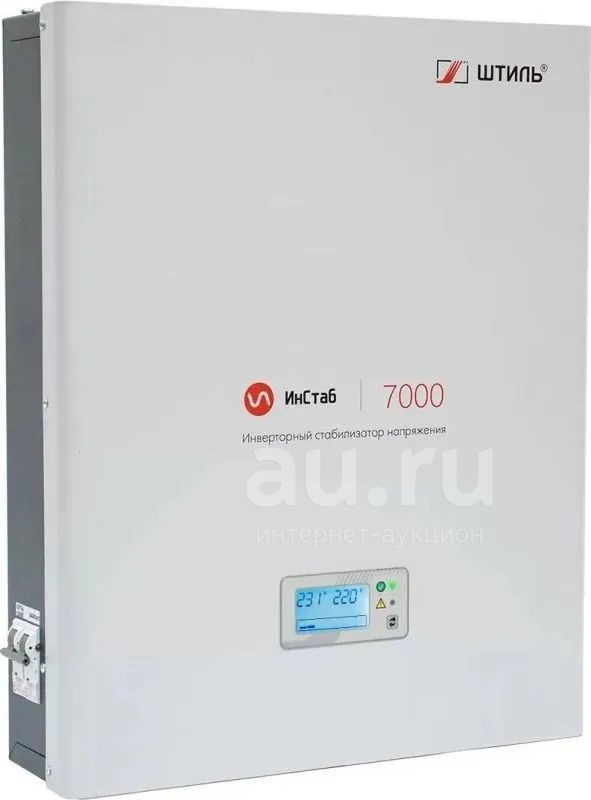

Стабилизатор напряжения инверторный Штиль IS7000 7 кВА / 5,5 кВт (Новый. В упаковке. Официальная гарантия 2 года)

Однофазный инверторный стабилизатор напряжения IS7000 - предназначен для защиты от скачков и перепадов сетевого напряжения отдельных электроприборов или группы оборудования с суммарной потребляемой мощностью до 7000 ВА/5500 Вт, например:

• систем отопления и водоснабжения;
• мультимедийной техники: аудио- и видеосистем;
• оргтехники и компьютерного оборудования;
• электроинструментов (сварочного аппарата, циркулярной пилы, перфоратора).

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

Стабилизатор IS7000 – это прибор нового поколения, обладающий всеми современными технологиями. Его основная особенность заключается в двойном преобразовании электрического тока, которое обеспечивает:

• мгновенную реакцию на отклонения параметров сети (0 мс);
• непрерывную и бесступенчатую коррекцию сетевого напряжения в широком диапазоне (90-310 В) и с высокой точностью (±2%);
• выходное напряжение идеальной синусоидальной формы;
• бесперебойное питание электроприборов (до 200 мс) в случае кратковременного пропадания сетевого напряжения.

Установка и подключение

IS7000 устанавливается в помещении на любой ровной вертикальной поверхности навесным способом на шурупы «саморезы». Для упрощения монтажа в комплекте предусмотрен специальный шаблон для разметки поверхности.

Для сетевого подключения и питания нагрузки на корпусе устройства предусмотрены клеммные колодки.

Панель управления

Работа устройства контролируется с помощью панели управления с ЖК-дисплеем, сигнальными светодиодам и кнопкой управления.

Наименование индикаторов:

• «Норма» – индикатор светится непрерывно при работе прибора в штатном режиме, мигает при переходе на электронный байпас или цепь ручного байпаса;
• «Авария» – индикатор светится красным при возникновении следующих аварийных ситуаций: перегрева, перегрузки (информация также дублируется на ЖК-дисплее), коротком замыкании, внутренней неполадке, низком сопротивлении нагрузки или отключении электричества в сети.

ЖК-дисплей показывает следующую информацию:

• значение напряжения на входе и выходе;
• потребляемую мощность нагрузки и шкалу уровня загрузки;
• внутреннюю температуру;
• аварийные сообщения.

Кнопка управления позволяет выбрать отображаемую на дисплее информацию и настроить значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Защита

Инверторный стабилизатор IS7000 оснащен современной электронной системой защиты (с автовосстановлением работы) от:

• перегрузок по выходу;
• внутреннего перегрева;
• коротких замыканий;
• запредельного напряжения – менее 90 В или более 310 В;
• внутренних сбоев в работе.

В устройстве есть защита сети и нагрузки от высокочастотных помех. Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.

Дополнительными преимуществами IS7000 является наличие электронного и ручного байпасов, которые обеспечивают перевод электропитания нагрузки на сеть:

• электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора, перегрузке или перегреве;
• ручной байпас расположен на боковой панели устройства и позволяет пользователю вручную переводить электропитание на сеть.

Система охлаждения

IS7000 имеет комбинированную (конвекционную/вентиляторную) систему охлаждения, которая функционирует следующим образом:

• при внутренней температуре менее 50 °C стабилизатор охлаждается естественным способом, без использования вентиляторов;
• при внутренней температуре устройства более 50 °C и нагрузке менее 50% для охлаждения запускаются только два вентилятора;
• при внутренней температуре устройства более 50 °C и нагрузке более 50% для охлаждения запускаются сразу все четыре вентилятора.

Общие

Полная мощность = кВА 7

Активная мощность = кВт 5,5

Принцип стабилизации = инверторный (с двойным преобразованием)

Способ установки = настенный

Число фаз = 1 в 1

Режимы работы = стабилизация, ручной байпас

Страна производитель = Россия

Входные характеристики

Тип входной сети = однофазная трехпроводная (L, N, PE)

Совместимость с генератором = да

Номинальное входное напряжение = 220/230 В

Рабочий диапазон входного напряжения = 165-310 В при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%

Предельный диапазон входного напряжения = 90-310 В

Нижний порог отключения нагрузки = 90 В

Нижний порог подключения нагрузки = 110 В

Верхний порог отключения нагрузки = 310 В

Верхний порог подключения нагрузки = 290 В

Допустимый диапазон входного напряжения для работы автоматического байпаса = В187-245

Номинальная входная частота = 50 Гц

Допустимый диапазон входной частоты = 43-57 Гц

Входной коэффициент мощности = 0,99

Максимальный входной ток = 36 А

Потребляемая мощность в режиме холостого хода = 50 Вт

Плавный пуск = да

Выходные характеристики

Тип выходного напряжения = однофазное

Номинальное выходное напряжение = 220 В

Диапазон настройки выходного напряжения = 220-230 В с шагом 1

Точность стабилизации = ±2 %

Быстродействие = 0 мс

Форма выходного напряжения = чистая синусоида

Номинальная выходная частота 50 Гц (отклонение частоты выходного напряжения определяется частотой сети)

Время автономной работы при отключении питанияне более = 200 мс

Максимальный выходной ток = 32 А

Коэффициент нелинейных искажений выходного напряжения = (<1,5% при линейной нагрузке. <3% при нелинейной нагрузке)

Крест-фактор = 3:1

Перегрузочная способность = <105% - непрерывная работа, 105-150% - не менее 5 сКПД, до 97

Защита

Перегрузка по выходу = электронная защита c автовосстановлением

Короткое замыкание = электронная защита c автовосстановлением

Перегрев = электронная защита c автовосстановлением

Защита от импульсных перенапряжений = варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)

Защита сети от высокочастотных помех = 150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью) = до 2,5 кГц

Защита от аварии сети = электронная защита c автовосстановлением

Защита от аварии стабилизатора = электронная аварийная защита

Электронный автоматический байпас = да, в диапазоне 187-245 В

Ручной байпас = да

Панель управления и интерфейсы

ЖК-дисплей = входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, внутренняя температура

Светодиодная индикация = «Норма», «Авария»

Функциональные клавиши = кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения

Подключение

Входная сеть = клеммное подключение (L, N, PE – винт М4)

Нагрузка (выходные разъёмы) = клеммное подключение (L, N – винт М4)

Надежность и эксплуатационные характеристики

Установка = в помещении

Диапазон рабочей температуры = от +5 до +40 °С

Диапазон температуры хранения = от -40 до +40 °С

Тип охлаждения

комбинированное (конвекционное/вентиляторное)

Относительная влажность = от 0 до 80 % (без конденсата)

Рабочая высота, мдо 3000 м над уровнем моря

Степень защиты от пыли и влаги = IP20

Гарантия производителя = 24 мес

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки) = 448х382х101 мм

Габаритные размеры ВхШхГ (в упаковке) = 500х420х150 мм

Масса = 9 кг

Цвет корпуса = серый
