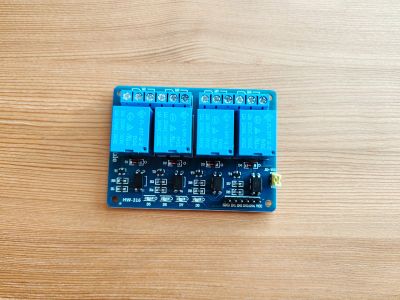

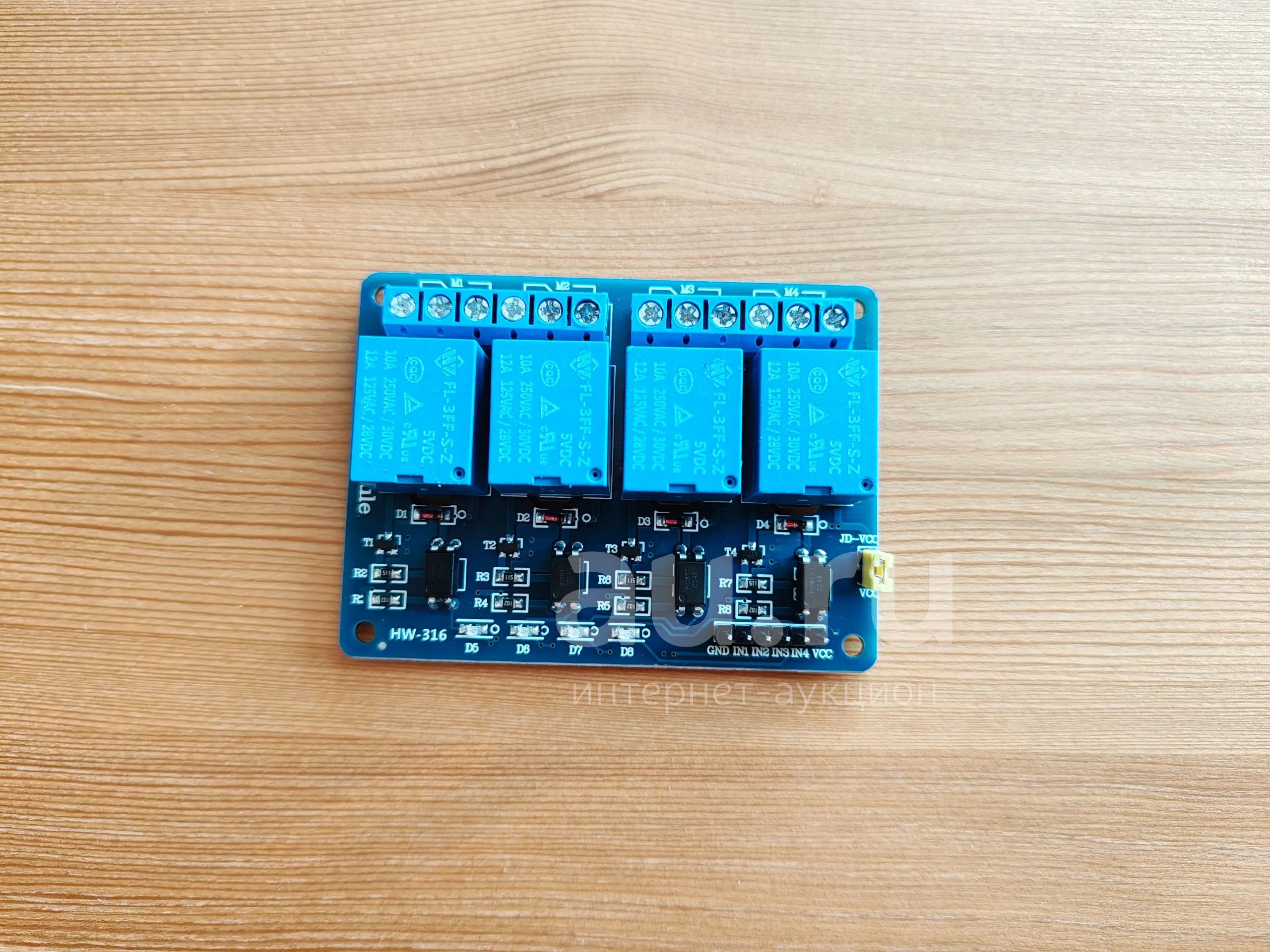

Модуль релe 4 канала Low Level Arduino

Б/У реле, питание 12В, управляющие сигналы 5В, в абсолютно рабочем состоянии, при использовании повредил дорожку - была восстановлена.

Четырёхканальный релейный модуль предназначен для коммутации четырёх независимых силовых нагрузок с максимальным током до 10 А каждая, при максимальном переменном напряжении 250 В. Управление осуществляется низким логическим уровнем.

Коммутация производится электромагнитными реле с одной переключающей группой контактов в каждом. Для подключения нагрузки на плате имеется четыре 3-х контактных винтовых клеммника. Коммутируемое напряжение не должно превышать 250 В переменного тока и 30 В постоянного. Ток протекающий через нормально-разомкнутые контакты может достигать 10 А, а нормально-замкнутые могут обеспечить не более 7 А.

Подключение управляющей части модуля производится при помощи шести штыревых контактов. Контакт GND подключается к земле, контакт VCC соединяется с положительным проводом напряжения питания, а линии IN1-IN4 являются управляющими. Низкий логический уровень на входе IN включит соответствующее реле, высокий же напротив - выключит.

На плате имеется четыре светодиода. Каждый из них отображает состояние соответствующего ему реле и светится, когда оно включено и на входе IN присутствует низкий уровень.

Если необходима полная гальваническая изоляция, подключите VCC к выходу +5В Arduino, но не подключайте GND. Уберите перемычку VCC - JDVCC. Подключите отдельные +12В к выводу JDVCC и GND с платы – это даст питание для транзисторов и обмотки реле.
