Гранд Магистр 24 (версия 3.1) Прибор охранно-пожарной сигнализации (с РИП)

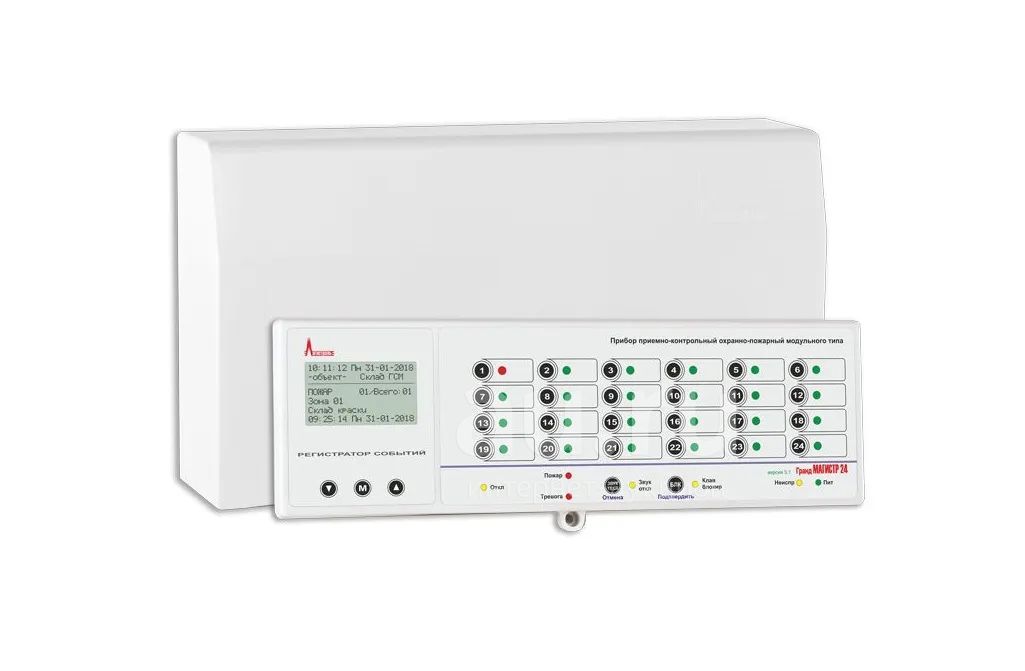

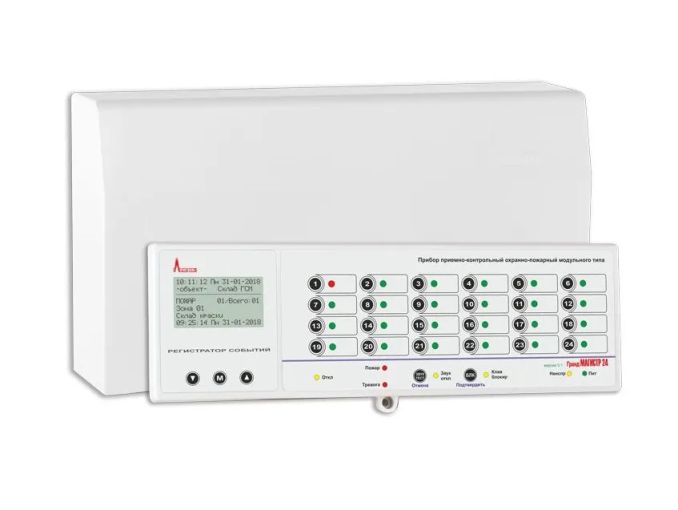

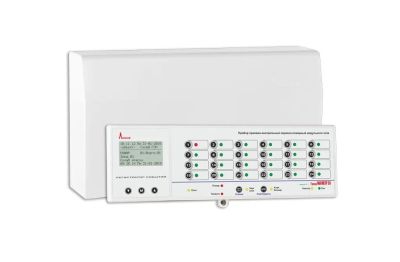

Гранд МАГИСТР 24 (версия 3.1) Прибор охранно-пожарной сигнализации (с РИП) Комплект: системный блок, выносная клавиатура с большим дисплеем

Особенности прибора

- Исполнения со встроенным РИП;

- Исполнения по количеству контролируемых ШС: 24

- Выносная клавиатура с ЖК-дисплеем.

- Встроенный регистратор на 1024 события.

- Просмотр событий и конфигурирование прибора через меню на ЖК-дисплее.

Расширение функционала:

– дополнительные клавиатуры с функцией дублирования или разделения по пользователям.

– встраиваемые модули реле;

– выносные блоки ключей;

– выносные блоки реле;

– выносные порты управления доступом;

– выносной блок автодозвона с возможностью передачи сигналов на ПЦН по протоколу Ademco Contact-ID.

- Поддержка преобразования интерфейсов для передачи данных по альтернативным каналам связи (радиоканал, Ethernet).

- Возможность контроля и управления состоянием прибора через WEB-интерфейс при использовании адаптера СА+LAN.

- Гибкое программирование функций ШС (пожарный, охранный, технологический, объединение в разделы).

- Программируемые алгоритмы работы каждого реле (тип, задержка, длительность, привязка к ШС).

- Программируемые алгоритмы работы электронных ключей (тип, привязка к ШС).

- Организация двухпорогового и однопорогового режимов работы любого пожарного ШС по тактике «Перезапрос».

- Управление состоянием ШС с помощью ключей Touch Memory.

Контроль цепей выносных оповещателей на обрыв и короткое замыкание.

Измерение текущего сопротивления ШС при монтаже.

- Рабочее сетевое напряжение ( для исполнения прибора со встроенным РИП) от 130 до 280 В.

- Тип АКБ для встроенного РИП 12В / 7 А*ч.

- Возможность конфигурирования и обновления версии программного обеспечения прибора с ПК (требуется преобразователь интерфейсов USB/RS-485).

Технические характеристики

- Количество ШС (зависит от исполнения) 24

- Количество программируемых реле ПЦН 3

- Количество программируемых электронных ключей оповещения 4

- Напряжение питания:

от сети переменного тока частотой 50 Гц 130..280 В

от встраиваемого аккумулятора 12 В / 7 А*ч

от внешнего источника постоянного тока (внешний РИП) 11..14 В

- Максимальный ток, потребляемый прибором (с учетом клавиатуры, без учета внешней нагрузки по цепи 12 В) в дежурном режиме от встроенного РИП при пропадании сети 220В, не более: 0,24 А

- Максимальный ток, потребляемый блоком клавиатуры, не более 0,03 А

- Напряжение, выдаваемое прибором на внешнюю нагрузку 12 ± 2 В

- Суммарный ток внешней нагрузки по цепи 12 В, не более 1,2 А

- Сопротивление оконечного резистора 7,5 кОм

- Время реакции на нарушение шлейфа 300 мс

- Максимальное количество ключей Touch Memory на каждый ШС 8 шт.

- Максимальная длина линии для подключения считывателя ключей Touch Memory 40 м.

- Программируемая задержка включения реле ПЦН (с шагом 1 секунда) от 0 до 250 сек.

- Программируемая длительность включенного состояния реле ПЦН (с шагом 1 секунда) от вкл. до 250 сек.

Параметры переключаемой группы контактов реле ПЦН ~120 В; 1 А

=24 В; 2 А

- Максимальная длина линии связи для подключения клавиатуры и блоков,

сечением провода не менее 0,5 мм2 500 м.

- Диапазон рабочих температур:

для блока клавиатуры с ЖК-дисплеем от +5 до +55 °С

для системного блока от -30 до +55 °С

- Масса без аккумулятора, не более

системного блока 1,2 кг

блока клавиатуры 0,48 кг

- Габаритные размеры, не более

системного блока 345х180х90 мм

блока клавиатуры 295х95х32 мм
