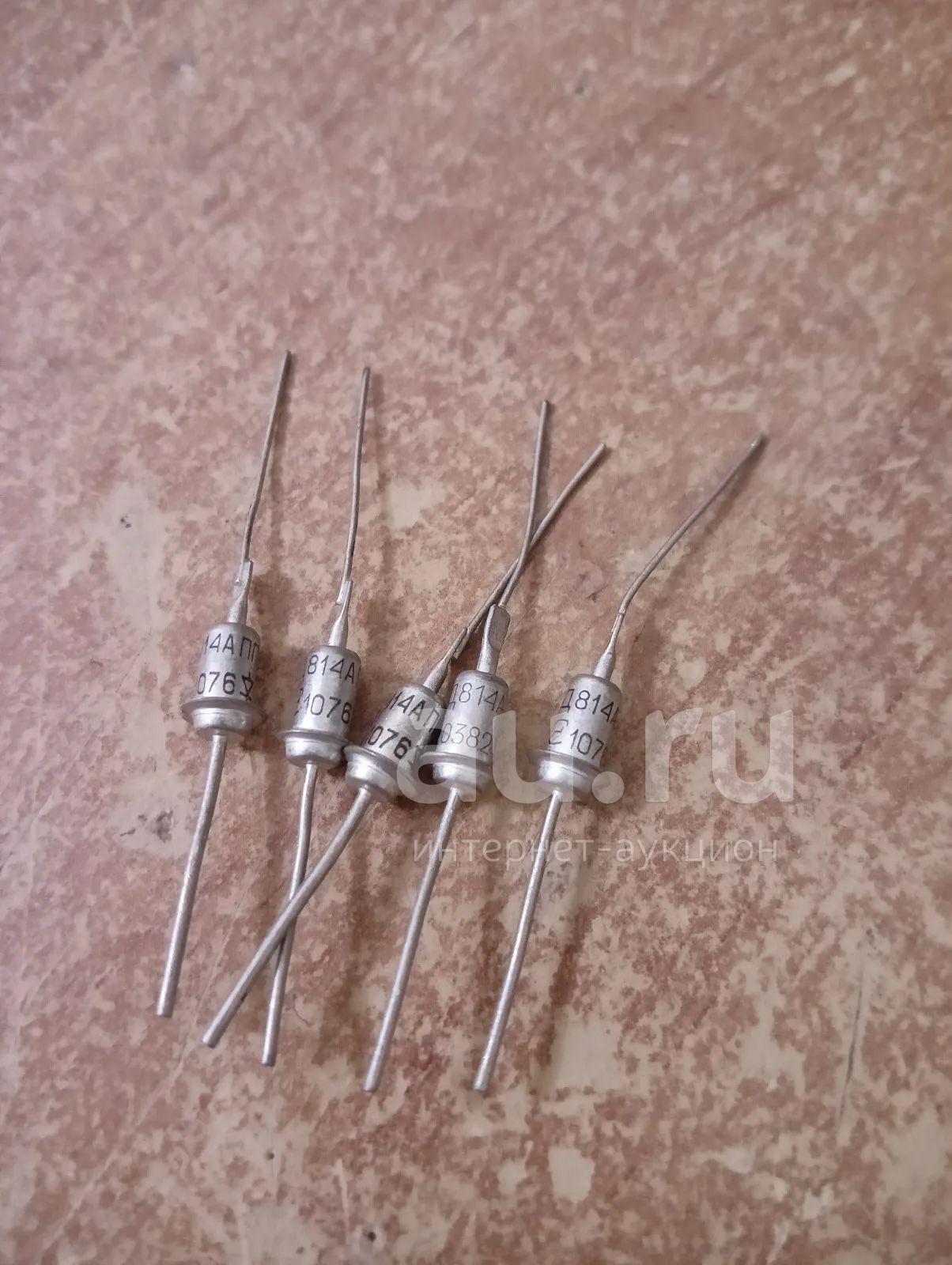

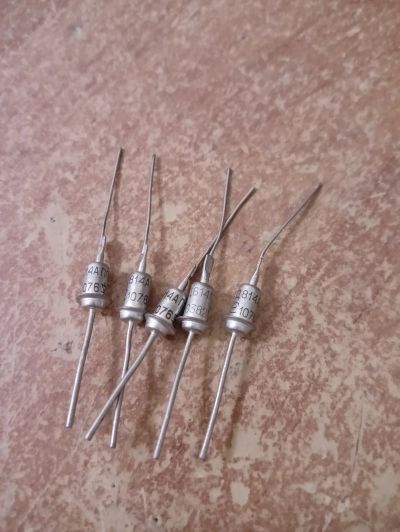

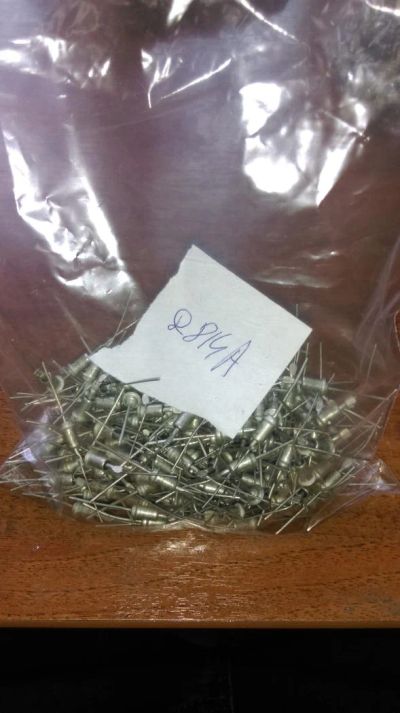

Стабилитрон Д814А
Стабилитрон Д814А
Описание
Состояние | Новое |
Наличие | В наличии |
Тип выводов | Монтаж с помощью клемм |
Тип диода | Стабилитрон |
Стабилитроны кремниевые, сплавные, средней мощности. Предназначены для стабилизации напряжения 7… 14 В в диапазоне токов стабилизации 3…40 мА. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Масса стабилитрона не более 1 г.
Пайка выводов допускается не ближе 5 мм от корпуса, изгиб выводов — не ближе 2 мм от корпуса или расплющенной части катодного вывода с радиусом закругления не менее 1,5 мм. Температура корпуса при пайке не должна превышать +125 °С.
Растягивающая сила не должна превышать 19.6 Н для анодного вывода и 9.8 Н для катодного.
Допускается параллельное или последовательное соединение любого числа стабилитронов.
Характеристики стабилитрона Д814А
- Минимальное напряжение стабилизации 7 В
- Максимальное напряжение стабилизации - 8,5 В
- Ток стабилизации стабилитрона - 5 мА
- Температурный коэффициент напряжения стабилизации стабилитрона - 0,07 %/С
- Временная нестабильность напряжения стабилизации стабилитрона ±1 мкс
- Постоянное прямое напряжение 1 (50) В
- Дифференциальное сопротивление стабилитрона 6 (5) Ом
- Минимально допустимый ток стабилизации стабилитрона 3 мА
- Максимально допустимый ток стабилизации стабилитрона 40 мА
- Прямая рассеивая мощность 0,34 Вт
- Рабочий диапазон температуры -60...+125 гр.
Цена за штуку.
