Бесперебойный блок питания Тверца-5

В наличии - 2 шт
Цена за 1 шт

Импульсный блок питания обеспечивает зарядку аккумулятора емкостью 7 А·ч, устанавливаемого потребителем в корпус источника, током до 500 мА и поддерживает его в заряженном состоянии при наличии сетевого напряжения ~50 Гц, 220В. Источник питания обеспечивает автоматический переход на питание от встроенного аккумулятора при пропадании сетевого напряжения на рабочем фидере и обратно, а также ШИМ-стабилизацию, защиту от КЗ, контроль разряда АКБ, индикацию наличия АКБ. Источники питания относятся к I классу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, рассчитаны на круглосуточную работу. Предназначены для установки в помещениях.Источник питания имеет три вида автоматических защит:

Защита аккумулятора от глубокого разряда: производится автоматическое отключение аккумулятора от нагрузки при снижении напряжения на клеммах аккумулятора до значения 10,5 ± 0,5 В.

Автоматическая защита от короткого замыкания в цепи нагрузки: источник питания отключается при увеличении значения тока нагрузки более 5,6 А.

Автоматическая защита от перегрева: источник питания отключается после повышения температуры внутри корпуса выше 85°С.

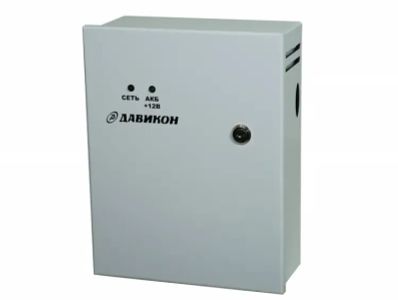

На лицевой панели расположены светодиодные индикаторы, отображающие состояние источника питания.
Левый индикатор: зеленый (светится - источник работает от сети ~220В, не светится - неисправен сетевой предохранитель или отсутствует напряжение сети).
Средний индикатор: зеленый (светится - подключен аккумулятор, не светится - аккумулятор отсутствует).
Правый индикатор: зеленый (светится - исправен; не светится - неисправен выходной предохранитель источника питания или короткое замыкание на выходе источника питания).
После автоматического отключения аккумулятора от нагрузки левый и правый световые индикаторы гаснут.
Средний индикатор мигает зеленым цветом каждые 2 секунды.
Основные области применения источника питания - системы пожарной и охранной сигнализации, системы контроля доступа и др.

Рабочие условия эксплуатации:

электропитание источника
- от сети переменного тока напряжением 160 - 250В с частотой 50±1Гц;
- от встроенного аккумулятора с номинальным напряжением 12В и емкостью 7А·ч;

температура окружающей среды от +5°С до +40°С;

относительная влажность воздуха 75% при температуре +30°С без конденсации влаги;
Схема подключения

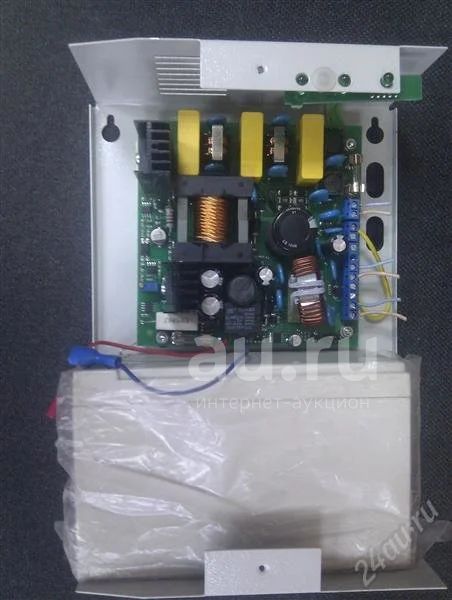

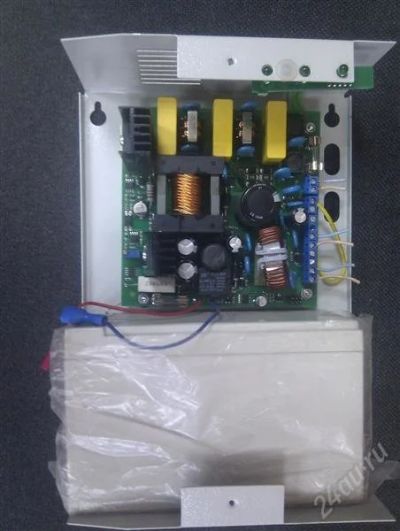

Схема подключения проста: на плате блока питания имеется колодка под которой указано значками и цифрами что подключается. 220 V- подключение 220 В входного напряжения. Значки "+" и "-" подключение выходных контактов +12В и -12В.

Краткая техническая информация Характеристики питания
Выходное напряжение - 13.4 ± 0.4 В
Макс. ток на выходе - 5 А
Потребляемая мощность - 110 В.А.
Тип аккумулятора 12 В, 7 А·ч
Входное напряжение 160 - 255 В
Габаритные размеры
Ширина, 235 мм
Высота, 165 мм
Глубина, 80 мм
Вес, 1.4 кг
