1ф Меркурий 201.7 5(60)А; кл.т.1;DIN; ОУ

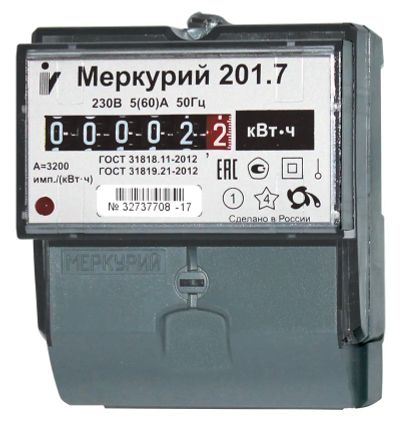

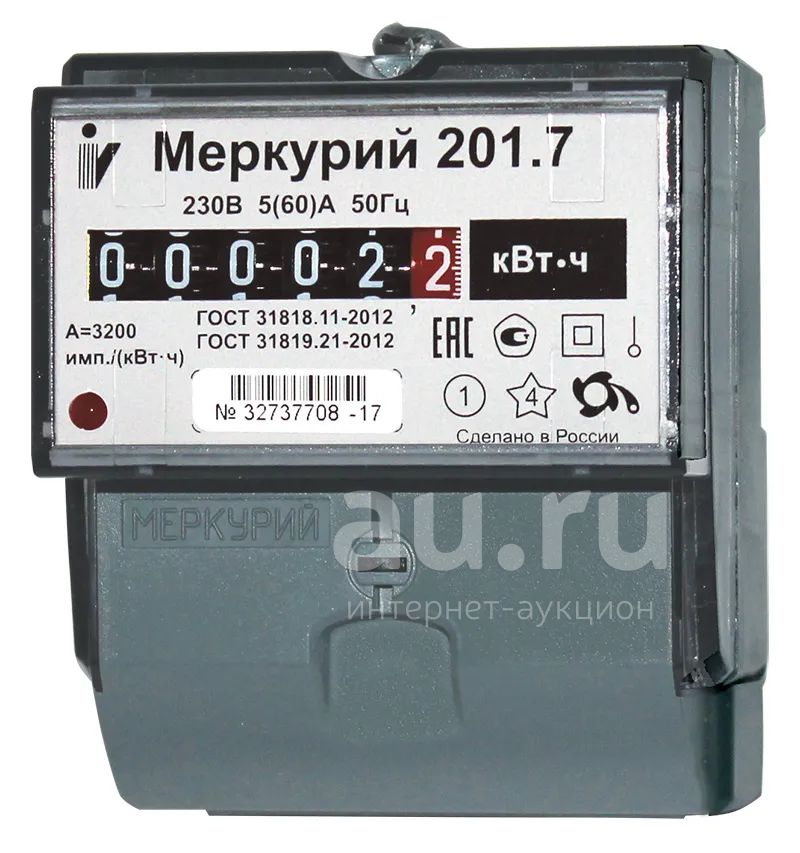

Счётчик электрической энергии однофазный «Меркурий 201.7»
Особенности конструкции:

датчик тока - шунт в цепи фазы;
импульсный телеметрический выход*;
встроенный PLC-модем у модели "Меркурий 201.22";
малые габариты;
безвинтовой корпус;
неразборный корпус ("Меркурий 201.7, Меркурий 201.8") **
Уменьшенные габариты счётчиков Меркурий 201.7 и 201.8 (ширина 77 мм)
учёт "по модулю"***;
крепление на DIN-рейку;
По отдельному заказу для счетчиков можно приобрести переходные пластины с присоединительными размерами индукционных счетчиков.

* Импульсный выход может использоваться при поверке счётчика или для включения в АИИС со сбором данных через телеметрию.
Отсутствует у модификаций Меркурий 201.7 и Меркурий 201.8.

** Вследствии того, что корпус неразборный счётчики не имеют боковых голографических стикеров.

** Учёт "по модулю" означает что подключение входа фазы и выхода фазы наоборот (подключение с обратной полярностью в токовой цепи) и подключение фазы к клеммам нуля, а нуля к клеммам фазы (подключение с обратной полярностью в цепи тока и напряжения) не приводит к искажению показаний.

Измерение электроэнергии цифровым методом
Отсутствие магниточувствительных элементов в измерительных цепях и системе питания
Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей
Учет электроэнергии «по модулю», увеличение показаний при любой фазировке подключенных цепей
Минимальные габариты в своем классе, крепление на DIN-рейку
Неразъемная конструкция, разрушаемая при попытке вскрытия

Технические характеристики
Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А 2 / 10
Полная мощность, потребляемая каждой цепью тока, не более, В*А 0,1
Дополнительная потребляемая активная / полная мощность для счетчика с модемом, Вт / В*А 3,5 / 25
Межповерочный интервал, лет 16
Гарантийный срок эксплуатации, лет 3
Наработка на отказ, не менее, ч 220 000
Диапазон рабочих температур, °С от -45 до +70
Масса, не более, кг 0,34
Габариты (ДхШхВ), мм 66x91x77
Метрологические характеристики
Класс точности счетчиков: 1 / 2
Номинальное напряжение, В: 230
Номинальный / максимальный ток, А: 5/60; 5/80; 10/80
Максимальный ток в течение 10 мс: 30*I макс
Чувствительность при измерении активной энергии, А:
• для счетчиков с максимальным током 60 А: 0,01
