Универсальный DC-DC step-down конвертер (блок питания, LED драйвер, зарядное устройство)

Собран на LM2596.

Имеет три основных назначения:

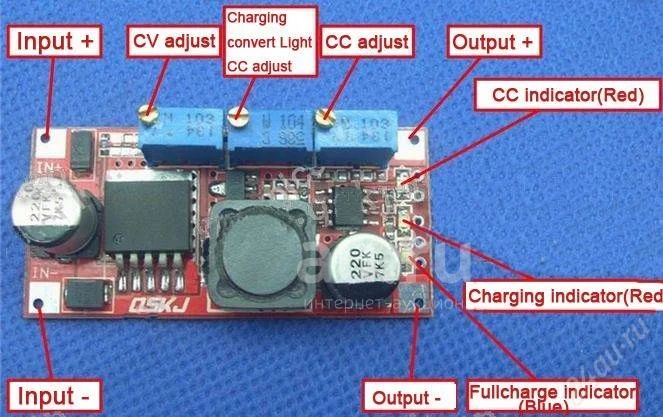

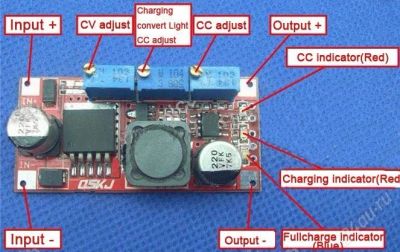

1) Блок питания с защитой от перегрузки по току. Левым потенциометром устанавливаем требуемое напряжение, правым потенциометром выставляем предел срабатывания токовой защиты.

2) Драйвер светодиода. Левым потенциометром выставляем напряжение заведомо выше, чем падение напряжения на сетодиоде. Правым потенциометром выставляем номинальный ток через диод.

3) Зарядное устройство. Левым потенциометром выставляем конечное напряжение заряда аккумулятора. Правым потенциометром выставляем номинальный ток заряда. Средним потенциометром выставляем ток "капельного" дозаряда.

Режимы работы индицируются тремя светодиодами.

Входное напряжение: 7-35В

Выходное напряжение: плавная регулировка (1.25-30V)

Минимальная разница напряжений: 2V

Выходной ток: номинальное 2А, 3А максимальное (если выходная нагрузка более 15W, пожалуйста, установите радиатор).

Постоянный ток Диапазон :0-3A (регулируемая)

Размер: 49мм (Д) х 23,4 (Ш) х 11,4 мм (H) (без потенциометра)

Выходная мощность: естественное охлаждение 15W (25W с радиатором)

Эффективность преобразования: до 92% (чем выше выходное напряжение, тем выше эффективность)
