Печатная плата для макетирования LPC2368FBD100 (ARM7-TDMI)
Торги завершены. Лот не продан.
26 фев 2010 15:29
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Печатная плата для макетирования LPC2368FBD100 (ARM7-TDMI)
Начальная цена
250 руб.
Начальная цена
250 руб.
Торги завершены(26 фев 2010 15:29)
1 человек минимальное кол-во участников торгов
Описание лота
Состояние | Новое |
Плата разрабатывалась как макет для изучения LPC2364, и дальнейшей разработки на её основе многоцелевого прибора.
В состав прибора кроме самого LPC2364 заложены:
- LCD от сотового телефона Siemens S65, но к контактам для него предназначенным можно подключить любой другой.
- три кнопки управления и пяти-позиционный джойстик (также от телефона), одна из управляющих кнопок может служить для вкл./выкл. питания.
- микросхема - двухканальный усилитель с программируемым коэффициентом усиления (LTC6212). (Ага, можно сделать примитивный осциллограф для звуковых частот!)
- два кварцевых резонатора - основной и для RTC, для RTC также доп. батарейка
- слот для microSD карточки (LPC2368 поддерживает SD аппаратно!)
- USB разъём (на борту LPC2368 есть USB 2.0 device controller)
- аккумулятор 3.7v с подзарядкой через USB разъём
- заложена возможность запитывать устройство от одной полуторавольтовой батарейки (step-up стабилизатор на LM2621)
- разъём для программирования микроконтроллера через RS232 (TTL-уровни)
- разъём JTAG для отладки разрабатываемого ПО
- три интерфейсных 10-контактных разъёма - на них выведены 23 вывода контроллера (можно сделать логический анализатор)
- все незадействованные выводы микроконтроллера подключены к доп. контактным площадкам! (к ним можно без труда подпаяться, если не хватит тех контактов что выведены на интерфейсные разъёмы)
Плата разрабатывалась с таким расчётом, что для неё подходит корпус G909B GAINTA, т.е. на её основе можно изготовить законченный миниатюрный прибор!
Схему можно посмотреть здесь file.qip.ru/file/116734215/e9d05ef0/maket3_sheet.html .
Один экземпляр платы я как раз использую для изучения функциональных возможностей LPC2368.

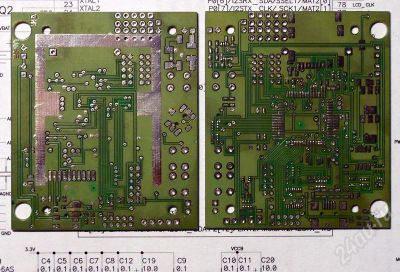

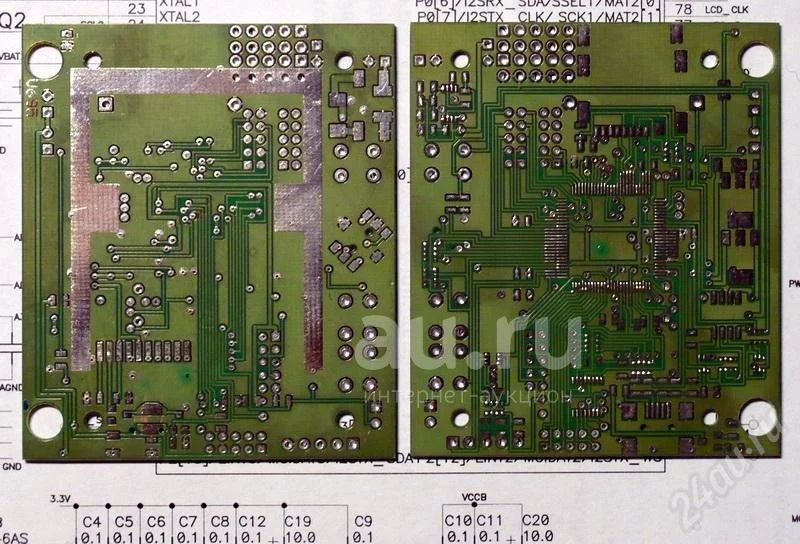

Плата двухстороняя, паяльная маска с обоих сторон.
ПЛАТА БЕЗ ЭЛЕМЕНТОВ. ПРОДАЕТСЯ ТОЛЬКО ПЕЧАТНАЯ ПЛАТА.
ПОБЕДИТЕЛЬ ТОРГОВ ПЕРВЫМ ВЫХОДИТ НА СВЯЗЬ.
В состав прибора кроме самого LPC2364 заложены:
- LCD от сотового телефона Siemens S65, но к контактам для него предназначенным можно подключить любой другой.
- три кнопки управления и пяти-позиционный джойстик (также от телефона), одна из управляющих кнопок может служить для вкл./выкл. питания.
- микросхема - двухканальный усилитель с программируемым коэффициентом усиления (LTC6212). (Ага, можно сделать примитивный осциллограф для звуковых частот!)
- два кварцевых резонатора - основной и для RTC, для RTC также доп. батарейка
- слот для microSD карточки (LPC2368 поддерживает SD аппаратно!)
- USB разъём (на борту LPC2368 есть USB 2.0 device controller)
- аккумулятор 3.7v с подзарядкой через USB разъём
- заложена возможность запитывать устройство от одной полуторавольтовой батарейки (step-up стабилизатор на LM2621)
- разъём для программирования микроконтроллера через RS232 (TTL-уровни)
- разъём JTAG для отладки разрабатываемого ПО
- три интерфейсных 10-контактных разъёма - на них выведены 23 вывода контроллера (можно сделать логический анализатор)
- все незадействованные выводы микроконтроллера подключены к доп. контактным площадкам! (к ним можно без труда подпаяться, если не хватит тех контактов что выведены на интерфейсные разъёмы)
Плата разрабатывалась с таким расчётом, что для неё подходит корпус G909B GAINTA, т.е. на её основе можно изготовить законченный миниатюрный прибор!
Схему можно посмотреть здесь file.qip.ru/file/116734215/e9d05ef0/maket3_sheet.html .
Один экземпляр платы я как раз использую для изучения функциональных возможностей LPC2368.
Плата двухстороняя, паяльная маска с обоих сторон.
ПЛАТА БЕЗ ЭЛЕМЕНТОВ. ПРОДАЕТСЯ ТОЛЬКО ПЕЧАТНАЯ ПЛАТА.
ПОБЕДИТЕЛЬ ТОРГОВ ПЕРВЫМ ВЫХОДИТ НА СВЯЗЬ.
