Дроссель Д263В и трансформатор тпп 205-127/220-50 одним лотом

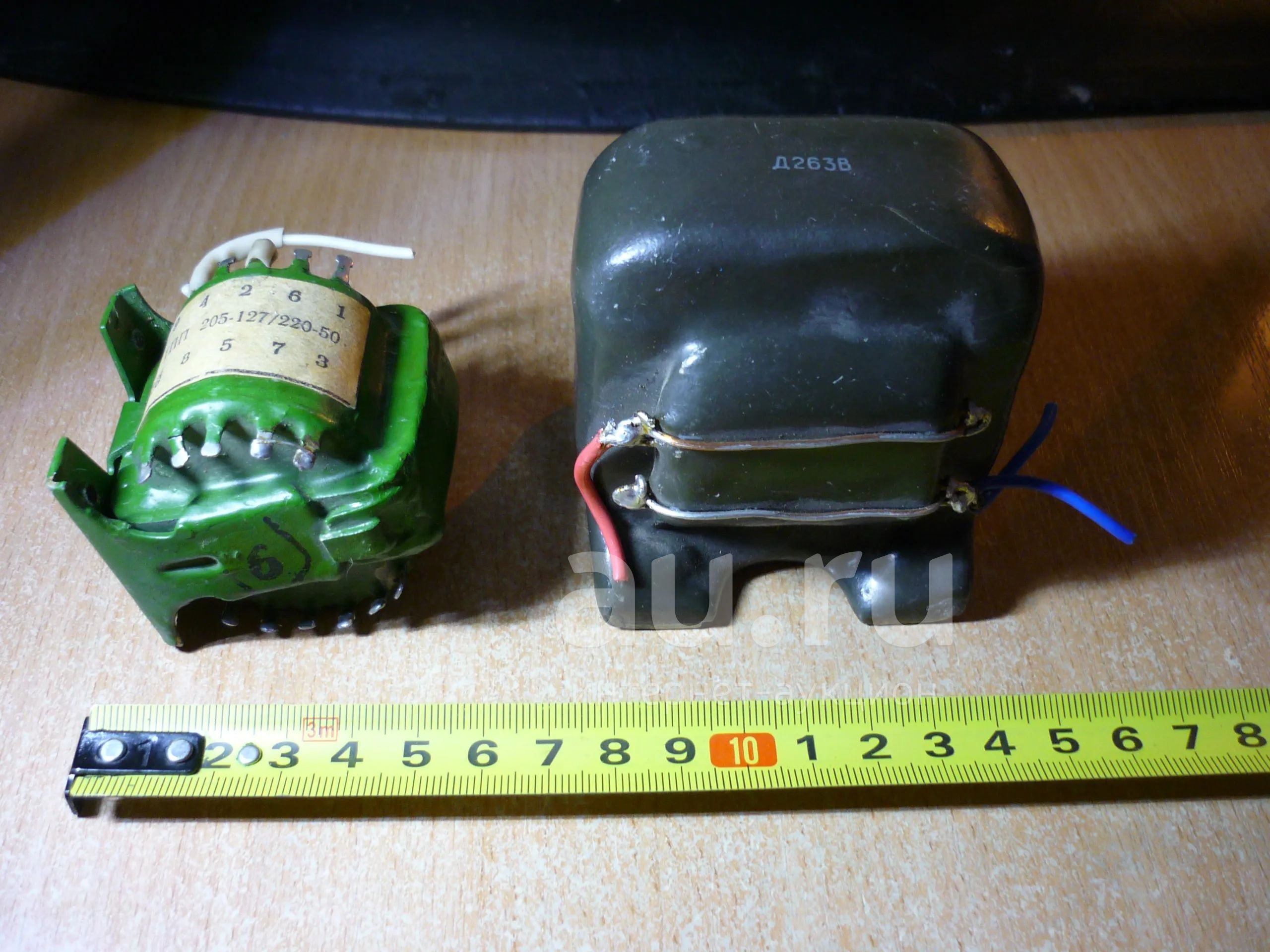

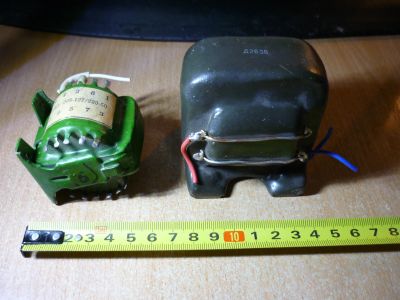

В лоте трансформатор ТПП 205-127/220-50 и дроссель Д263В

Характеристики трансформатора:

Напряжение на отводах первичных обмоток трансформаторов ТПП205 на 127/220 В:

• между выводами 1 и 2, 6 и 7 - 7 В;
• между выводами 2 и 3, 7 и 8 - 100 В;
• между выводами 3 и 4, 8 и 9 - 20 В;
• между выводами 4 и 5, 9 и 10 - 11 В.

При использовании трансформаторов ТПП205-127/220 на 127 В необходимо:

• соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
• подать напряжение 127 В на выводы 1 и 4 (6 и 9).

При использовании трансформаторов ТПП205-127/220 на 220 В необходимо:

• соединить выводы 3 и 7;
• подать напряжение 220 В на выводы 2 и 9.
• или соединить выводы 4 и 7;
• подать напряжение 220 В на выводы 2 и 8.

Характеристики дросселя:

Забирать по условиям передачи
