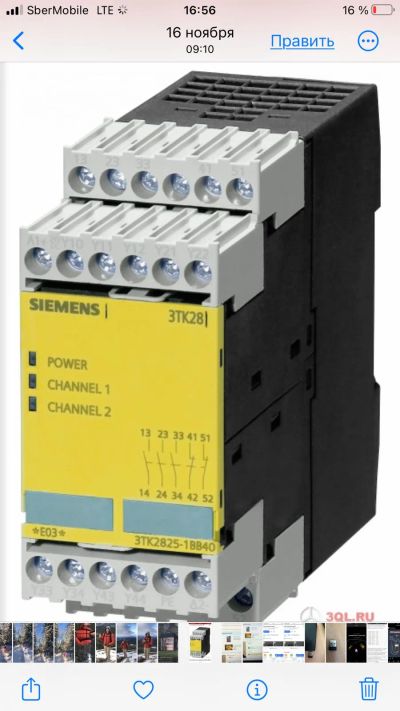

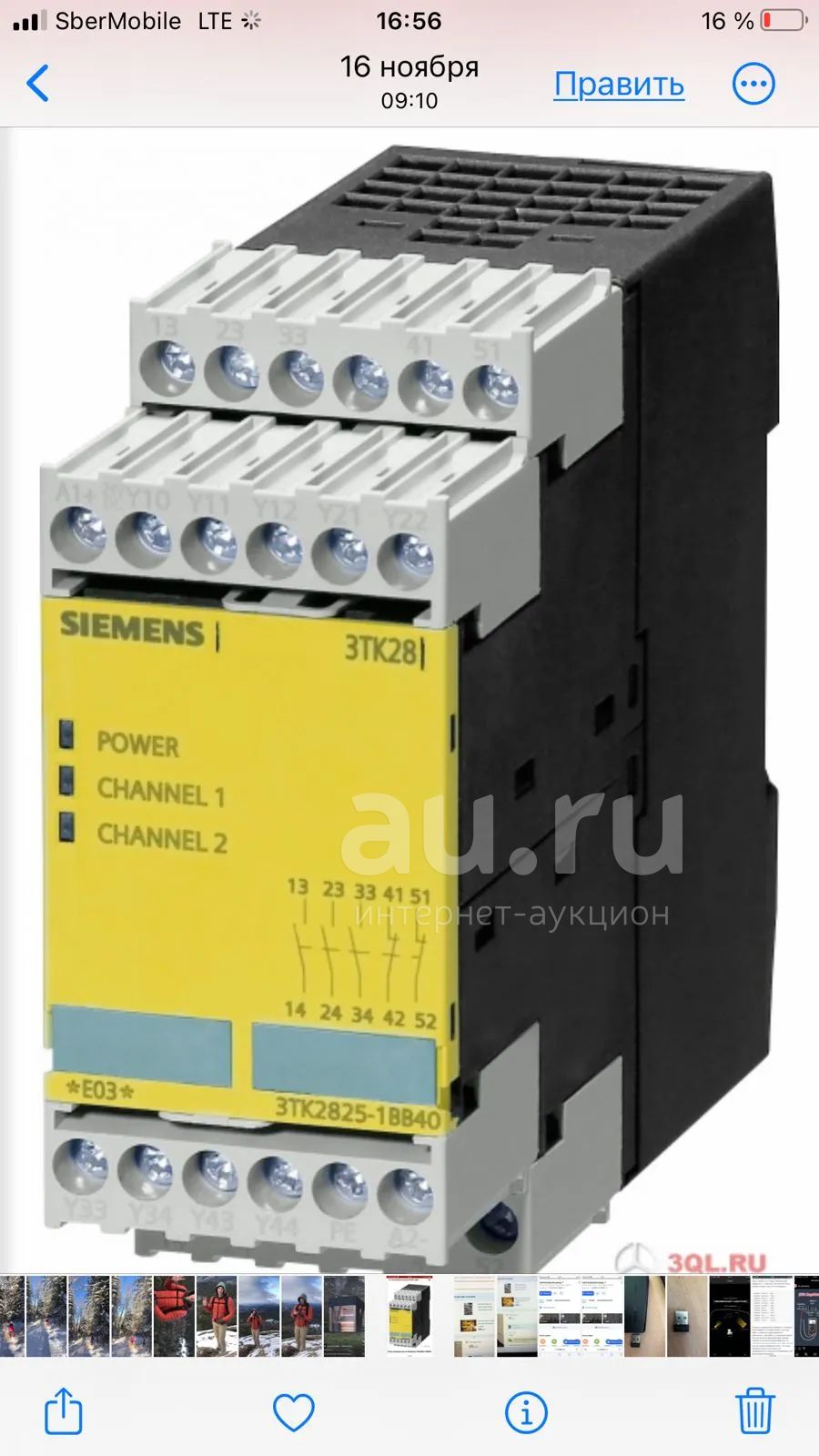

Реле безопасности Siemens 3TK2825-1BB40

РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВА И КОНТРОЛЯ ДВЕРЕЙ ЗАЩИТНЫХ ОГРАЖДЕНИЙ, 3НО РАЗРЕШАЮЩИЕ КОНТАКТЫ, 2НЗ СИГНАЛЬНЫЙ КОНТАКТ DC 24 V

Siemens Sirius 3TK2825-1BB40 — коммутационные аппараты для систем безопасности

Коммутационные аппараты для систем безопасности играют важную роль в системах обеспечения безопасности человека и машин, выполняя различные задачи от контроля защитных ограждений и аварийного останова и до защиты прессов.

Наибольшее применение автоматика безопасности Sirius получила в автономных устройствах защиты от аварий. В таких системах они обрабатывают сигналы от датчиков и производят отключения при возникновении опасности. Так же они выполняют контроль и проверку датчиков.

Общие технические данные:Фирменное название продуктаSIRIUSНаименование продуктакоммутационное устройство безопасностиИсполнение продуктадля аварийного отключения и защитных дверейСтепень защиты IP корпусаIP20Степень защиты IP для подключаемой клеммыIP20Защита от прикосновения во избежание электрического ударас защитой пальцев рукНапряжение изоляции расчетное значение300 VТемпература окружающей средыво время хранения-40 ... +80 °Cво время эксплуатации-25 ... +60 °CДавление воздуха согласно SN 3120590 ... 106 kPaОтносительная влажность воздуха во время эксплуатации10 ... 95 %Высота установки при высоте над уровнем моря максимальное2 000 mВиброустойчивость согласно IEC 60068-2-65 ... 500 Hz: 0,075 mmСтойкость к шоку8g / 10 мсекПрочность по оношению к импульсному напряжению расчетное значение4 000 VЭМС излучение помехEN 60947-5-1Монтажное окружение относительно ЭМСЭто изделие пригодно только для окружающей среды класса A. В бытовом окружении это устройство может стать причиной нежелательных радиопомех. В этом случае пользователь обязан выполнить соответствующие меры.Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750KTУсловное обозначение согласно DIN EN 61346-2FКоличество входов датчиков1- или 2-канальных1Исполнение каскадированиянетИсполнение безопасного монтажа кабельной проводки входоводно- двухканальныйХарактеристики продукта устойчив к поперечному замыканиюдаОбщий уровень безопасности (SIL)согласно IEC 61508SIL3Предел SIL (для подсистемы) согласно EN 620613уровень производительности (PL)согласно EN ISO 13849-1eКатегория согласно EN 954-14Категория согласно EN ISO 13849-14допуск аппаратного отказа согласно IEC 615081тип автомата безопасности согласно IEC 61508-2тип AВероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 620610,0000000015 1/hСредняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 615080,0000013 1/yЗначение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 6150820 yКоличество выходов в качестве контактного коммутационного элементав качестве размыкающего контакта— для функции оповещения включающийся без выдержки времени2в качестве замыкающего контакта— обеспечивающий безопасность включающийся без выдержки времени3— обеспечивающий безопасность включающийся с выдержкой времени0Количество выходов в качестве бесконтактного полупроводникового переключающего элементаобеспечивающий безопасность— включающийся с выдержкой времени0— включающийся без выдержки времени0для функции оповещения— включающийся с выдержкой времени0— включающийся без выдержки времени0Категория остановки по стандарту DIN EN 60204-10Общие технические данные:Исполнение входаВход каскадирования/эксплутационное включениенетВход обратной связидаПусковой входдаИсполнение электрического подключения Цоколь со штырькамидаЧастота коммутации максимальное1 000 1/hкоммутационная способность по токузамыкающих контактов выходов реле— при DC-13— при 24 В6 A— при 115 В0,2 A— при 230 В0,1 A— при AC-15— при 115 В6 A— при 230 В6 Aразмыкающих контактов выходов реле— при DC-13— при 24 В6 A— при 115 В0,2 A— при 230 В0,1 A— при AC-15— при 115 В6 A— при 230 В6 Aтермический ток контактного коммутационного элемента максимальное6 Aэлектрический срок службы (коммутационные циклы) типовое100 000Механический срок службы (коммутационные циклы) типовое10 000 000Исполнение плавкой вставки предохранителя для защиты замыкающих контактов реле от коротких замыканий необходимоеgL/gG: 6 A или быстродействующий: 10 AСопротивление постоянного тока провода максимальное30 Длина проводки между датчиком и блоком обработки результатов при Cu 1,5 мм и 150 nF/км максимальное1 000 mВремя включения при автоматическом запускепри переменном токе максимальное150 msВремя включения при контролируемом запускемаксимальное25 msЗадержка выключения при выпадении сетимаксимальное350 msВремя восстановления после размыкания цепей безопасности типовое200 msВремя восстановления после отключения питания типовое500 msДлительность импульсана входе датчика минимально25 msна входе переключателя ВКЛ. минимально0,025 sЦепь тока управления/ управление:Вид напряжения управляющего напряжения питанияПостоянный токУправляющее напряжение питания 1при постоянном токе расчетное значение24 VКоэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушкипри переменном токе— при 50 Гц0,85 ... 1,1— при 60 Гц0,85 ... 1,1при постоянном токе0,85 ... 1,1Монтаж/ крепление/ размеры:Монтажное положениелюбойВид крепленияВинтовое и защёлкивающееся креплениеШирина44,8 mmВысота138,5 mmГлубина120 mmПодсоединения/ клеммы:Исполнение электрического подключениявинтовой зажимВид подключаемых поперечных сечений проводоводнопроводный1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм)тонкопроволочный— с обработкой концов жил1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм)Вид подключаемых поперечных сечений проводов при проводах AWGоднопроводный2x (20 ... 14)многопроводный2x (20 ... 14)Продуктивная функция:Функция продуктаКонтроль светового барьеранетКонтроль остановкинетКонтроль защитной дверидаАвтоматический запускдаконтроль с помощью электромагнитного реле разм.контакт-зам.контактнетКонтроль скорости вращениянетКонтроль лазерного сканеранетконтролируемый запускдаКонтроль световой решёткинетконтроль с помощью электромагнитного реле разм.контакт-разм.контактнетФункция аварийного отключениядаКонтроль матов выключениядаПригодность к взаимодействию управление прессаминетПригодность к использованиюконтроль беспотенциальных датчиковдаконтроль потенциальных датчиковнетЗащитный выключательдаконтроль позиционных выклчателейдаконтроль контуров аварийного отключениядаконтроль клапановнетконтроль тактильных датчиковнетконтроль магнитных выключателейнетконтур тока с обеспечением безопасностидаСертификаты/ допуски к эксплуатации:Сертификат соответствияBG, SUVA, UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508разрешение TVдаUL-разрешениедаразрешение на эксплуатацию немецким союзом предпринимателей и институтом охраны трудада
