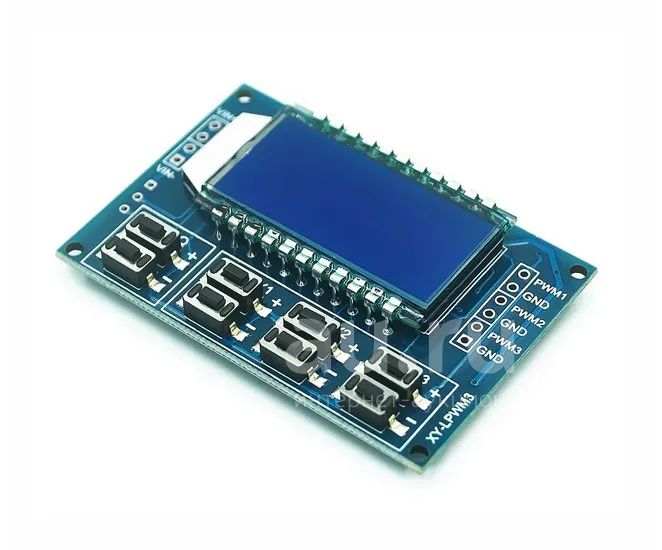

Трехканальный модуль генератора с ШИМ с отображением параметров на LCD дисплее

Цифровой PWM / ШИМ генератор прямоугольных импульсов с регулируемой частотой и скважностью. Диапазон выходных частот - от 1Гц до 150кГц. Модуль можно использовать в качестве генератора импульсов для различных применений, в том числе для управления драйверами шаговых двигателей, при тестировании оборудования и электронных компонентов, в схемах регулировки мощности и т.д.

Текущая частота и скважность импульсов отображается на дисплее.

Выход генератора слаботочный, максимальный ток составляет 30 мА, поэтому для управления более мощной нагрузкой необходимо использовать выходной усилитель.

Цифровой ШИМ генератор с возможностью настройки скважности сигнала отдельно для каждого канала

Цифровой ШИМ генератор прямоугольных импульсов с регулируемой частотой и скважностью. Диапазон выходных частот - от 1Гц до 150кГц. Амплитуда выходного сигнала равна питающему напряжению.

Генератор прямоугольных импульсов XY-LPWM имеет две группы кнопок:

Кнопки, обозначенные DUTY+ и DUTY-, используются для регулировки скважности выходного сигнала от 0 до 100% с шагом 1%

Кнопки, обозначенные FREQ+ и FREQ-, используются регулировки частоты выходного сигнала от 1 Гц до 150 кГц. В пределах от 1 Гц до 999 Гц – шаг 1 Гц, от 1 кГц до 9,99 кГц – шаг 0,01 кГц, от 10 кГц до 99,9 кГц – шаг 0,1 кГц, от 100 кГц до 150 кГц – шаг 1 кГц

Технические характеристики:

Количество каналов: 3

Диапазон выходных частот 1Гц...150кГц

Диапазон регулировки скважности 0...100%

Напряжение питания 3.3-30 В

Выходной ток 5-30 мА

Форма генерируемых импульсов прямоугольная

Максимальная погрешность выходной частоты 2%

Автоматическое запоминание настроек

Установка значений выходных сигналов кнопками и по интерфейсу UART 9600

Габариты 55 х 38 мм

Диапазон рабочих температур -20°C...+70°C

Генератором можно управлять по UART:

9600 бит/с, 8бит

Стоп-бит: 1

Проверочная цифра: нет

Контроль потока: нет

Установка частоты:

«F101»: Установка частоты 101 Гц

«F1.05»: Установка частоты 1.05 кГц

«F10.5»: Установка частоты 10.5 кГц

«F1.0.5»: Установка частоты 105 кГц
