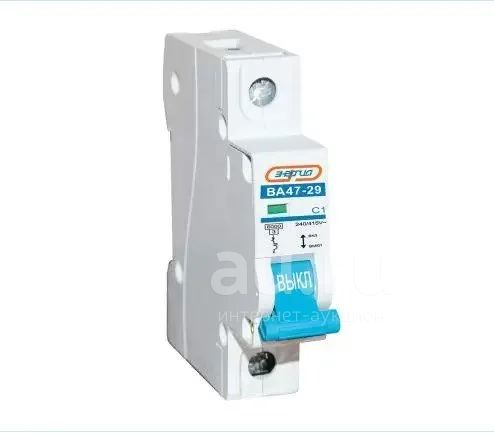

Автоматический выключатель ЭНЕРГИЯ 1Р 6А ВА 47-29

Автоматический выключатель ЭНЕРГИЯ 1Р 6А ВА 47-29 Характеристики: Название модели Автоматический выключатель ВА47-29 1P 6А (С) 6кА ЭНЕРГИЯ Артикул Е0301-0089 Номинальное напряжение АС, В 230/400 Частота, Гц 50 (60) Номинальная отключающая способность, А 6000 Характеристика отключения C Число полюсов 1 Номинальный ток, А 6 Ввод кабеля сечением, мм2 1 – 25 Износостойкость механическая, не менее 2х105 циклов В-О Износостойкость электрическая, не менее 6000 циклов В-О Степень защиты, IP 20 Рабочая температура, °С от –45 до +50 Минимальная партия, шт. 12 Полное описание Автоматические выключатели серии ВА47 предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания с номинальной отключающей способностью 4500А и 6000А. Автоматический выключатель ВА47 является надежным и экономичным решением для широкого спектра задач. Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки. Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях. Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии. Кривая отключения "С" – выключатель сработает между 5-10 кратным значением номинального тока. Принцип действия При работе в нормальном режиме автоматический выключатель ВА47 пропускает через себя электрический ток от самых минимальных значений до величин, соответствующих маркировке. В случае возникновения перегрузки или короткого замыкания, срабатывает механизм защиты и автомат выключается. Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину, которая из–за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, автомат срабатывает, цепь разрывается. Применение Автоматические выключатели ВА47 подходят для применения как в жилом секторе (квартиры, дачи, коттеджи, дома и т.д.), так и в административных зданиях и коммерческом секторе (офисы, магазины, рестораны, гостиницы и т.д.).
