Установка для проверки простых защит У5053

установка У5053 (блоки К513, К514) обеспечивает получение на выходных зажимах электрических величин согласно табл. 1;
возможность измерения времени срабатывания и возврата проверяемого устройства встроенным секундомером и внешним миллисекундомером;
возможность питания проверяемой защиты постоянным током от внешней аккумуляторной батареи;
габаритные размеры каждого блока К513, К514 не более: 500 х 220 х 520 мм.

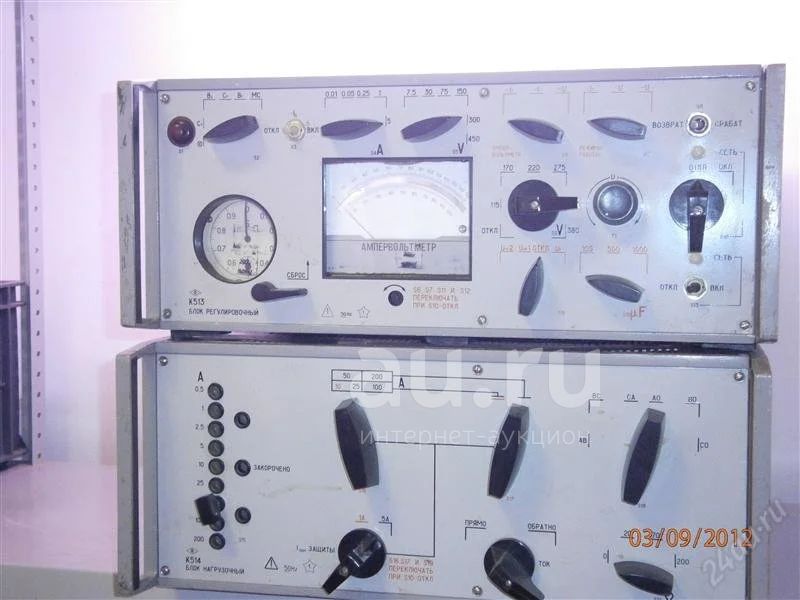

Установка У5053 выполнена по блочному принципу и состоит из трех блоков, электрически связанных между собой при помощи штатных кабелей с разъемными соединениями: К513-блока регулировочного, К514-блока нагрузочного;
Каждый из перечисленных блоков может в некоторых случаях использоваться отдельно, как самостоятельное проверочное устройство:

блок К513-как источник с плавно-ступенчатым регулированием переменного напряжения до 380 В, переменного тока до 10 А, выпрямленного напряжения до 240 В, выпрямленного тока до 4,5 А, при этом он обеспечивает и измерение временных параметров реле;
блок К514 - как источник однофазного переменного тока до 200 А со ступенчатым регулированием;
