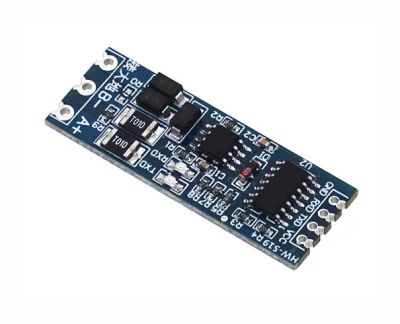

Модуль интерфейса RS485 RS-485 – UART TTL с грозозащитой и авто-контролем потока

Конвертер интерфейса RS-485 – UART TTL (converter) выполнен в промышленном исполнении платы, для работы линии “RS-485” в суровых полевых условиях или в условиях индустриальных помех и имеет элементы для грозозащиты и аппаратный автоматический контроль потока (Automatic Flow Control).Конвертер имеет защиту интерфейса – на плате установлены три двунаправленных TVS диода (Transient Voltage Suppression Diode – полупроводниковый ограничитель напряжения или супрессор) и два самовосстанавливающихся предохранителя. Преобразователь может выполнять конверсию между TTL сигналом и RS485 сигналом, но RS-485 работает в режиме полудуплекса. В этом режиме может выполняться двух-сторонняя связь, но она может производиться в одном направлении в конкретный момент времени. Другими словами, каждая сторона канала связи может быть передающей или приемной стороной, но в один момент времени информация передается в одном направлении. Модуль не нуждается в дополнительном контроле “прием – передача”, т.к. имеет автоматический аппаратный контроль потока. На плате конвертера установлен терминальный резистор 120 Ом между линиями “A” и “B”, также имеются два светодиода для индикации приема и передачи по сигнальным линиям “RXD” и “TXD”.

напряжение питания, В: 3.3 или 5 дальность работы по “RS-485”, м: 800 сопротивление согласующего резистора, Ом: 120 рабочие температуры, C: -40…+85

Схема подключения двух конвертеров интерфейсов UART TTL — RS-485 VCC – «+» питания TXD – вход передатчика UART TTL RXD – выход приемника UART TTL GND – общий A+ – прямой дифференциальный вход/выход линии RS-485 B- – инверсный дифференциальный вход/выход линии RS-485 Источник: http://shop.a-lisa.org
