Кабель радиочастотный РК 100-7-11

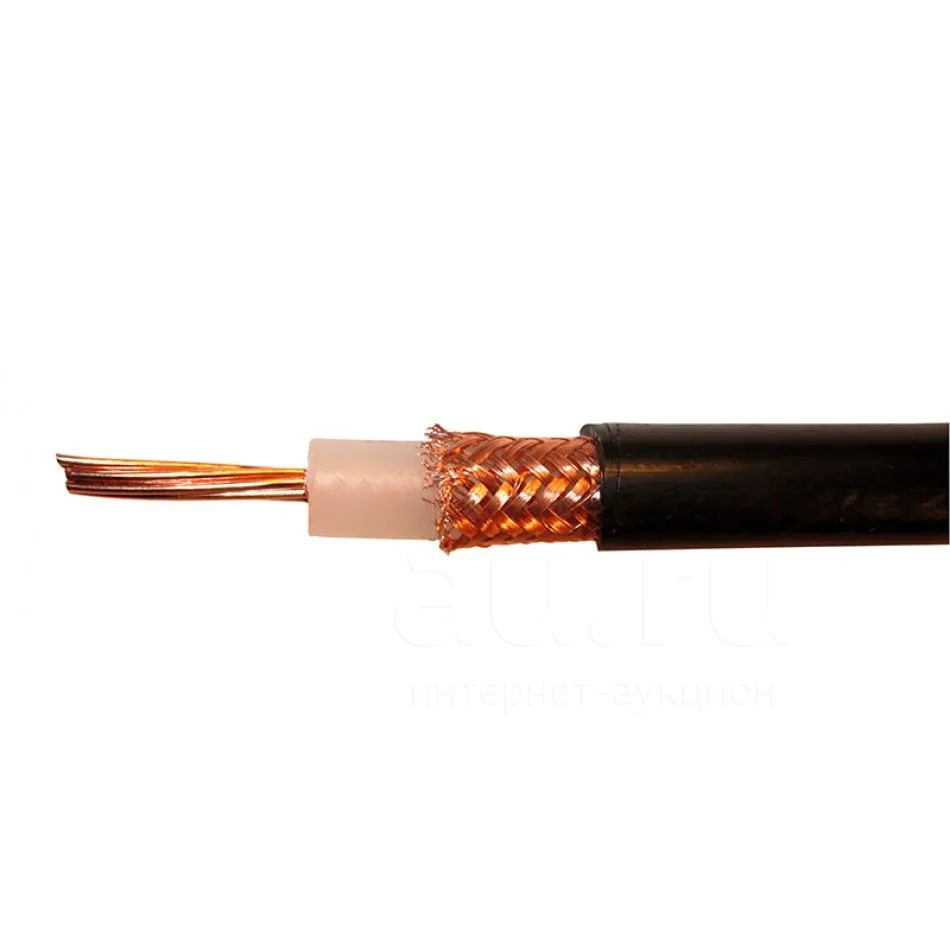

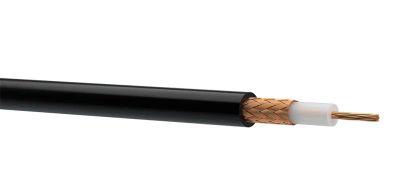

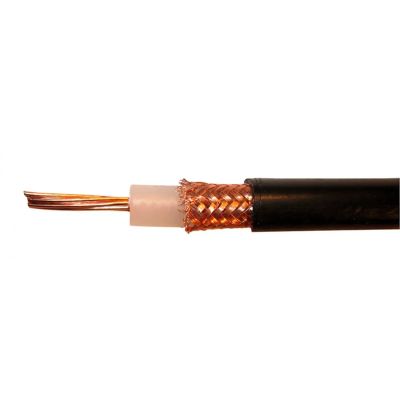

Кабель РК 100-7-11 применяют в телевидение и системах видео наблюдения для передачи видео сигналов. Внутренний проводник выполнен из одной медной проволоки, для его изоляции используется полиэтилен пониженной плотности. Внешний проводник изготавливается в виде оплетки из медных проволок. Поверх второго проводника проходит оболочка, сделанная из светостабилизированного полиэтилена. Расшифровка кабеля РК 100-7-11: РК - радиочастотный коаксиальный, 100 - волновое сопротивление, 7 - диаметр по изоляции, 1 - обычная теплостойкость, 1 - номер разработки.

Характеристика

Параметр

Конструкция внутренней жилы

1×0,6

Внешний диаметр

9,7 мм

Вес 1 километра

102 кг

Строительная длина

50 метров

Коэффициент затухания

0,85 дБ/м при 3 ГГц

Электроемкость 1 метра

51 пФ

Коэффициент укорочения длины волны

1,52

Сопротивление связи 1 метра

200 мОм

Напряжение начала внутренних разрядов

3000 Вольт

Кабель РК 100-7-11 рассчитан на работу при температуре от -60 до +85 °С. Минимальная наработка при максимальной температуре не менее 10000 часов, при 95% ресурсе 15000 часов. Минимальный радиус изгиба при хранение и монтаже ниже 5 °С - 100 миллиметров, при монтаже выше 5 °С - 50 миллиметров. Срок службы не менее 15 лет.
