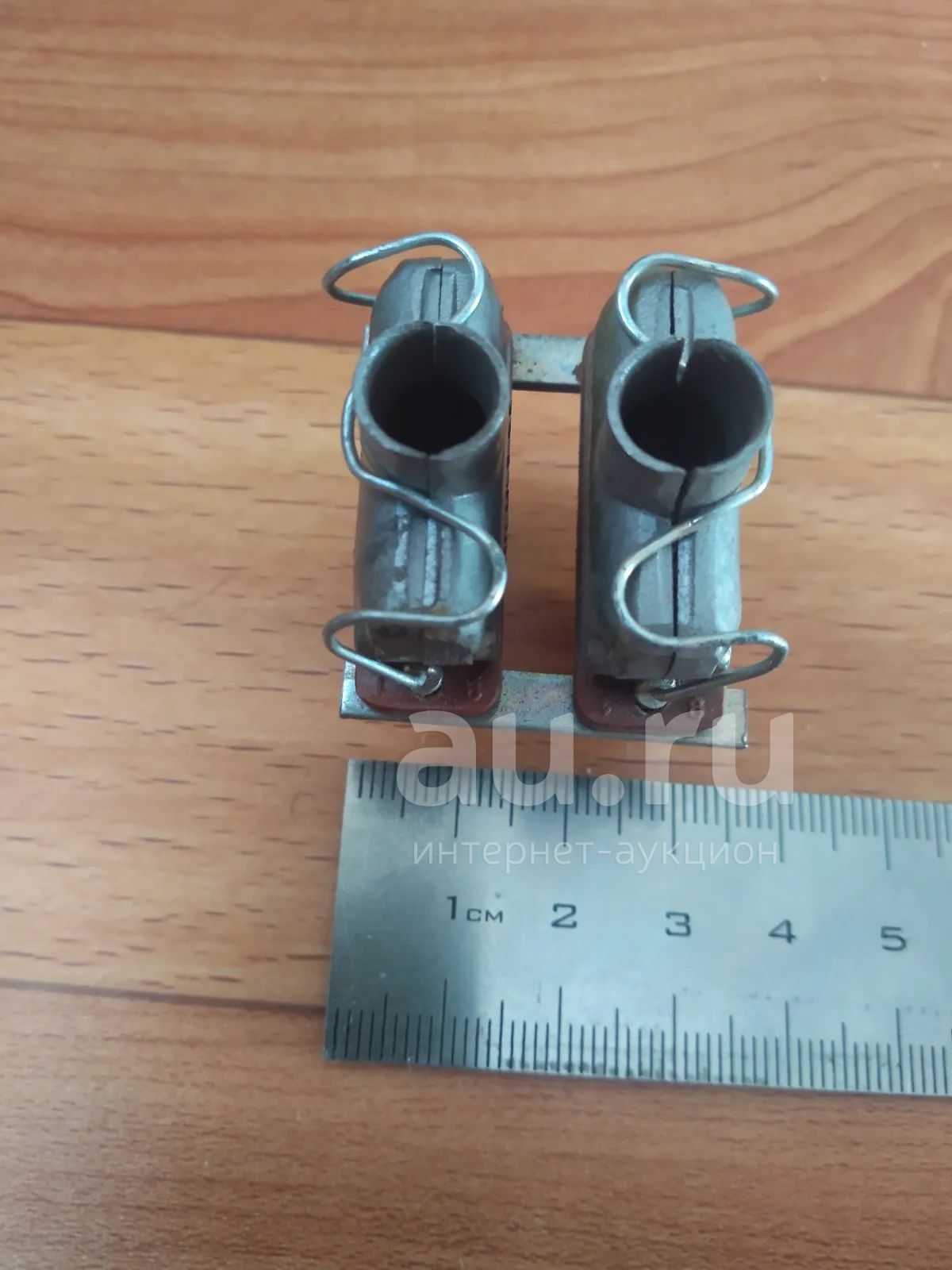

Разъём РШ2Н-1-29(РГ1Н-1-5) - комплект. 16 контактов.

РШ2Н-1-29

Соединители РШ2Н-1-29 электрические низкочастотные прямоугольные малогабаритные для объёмного монтажа.

Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.

Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего и специального назначения.

Соединители состоят из двух частей: РГ1Н-1 (розетка) и РШ2Н-1 (вилка).

Розетки РГ1Н-1 выпускаются без кожуха.

Вилки РШ2Н-1 выпускаются в металлическом литом, металлическом штампованно-литом или пластмассовом кожухе.

Кожух вилок может быть прямым или угловым.

Покрытие контактов: золото, серебро, олово-висмут.

Соединители предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП».

Технические условия:

- приёмка «1» бР0.364.013ТУ;

- приёмка «5» ОЮ0.364.002ТУ.

Гарантийный срок хранения соединителей РШ2Н-1 - 25 лет со дня изготовления.

Гарантийная наработка:

- 5000 часов во всех режимах и условиях, допускаемых ТУ;

- 100000 часов в облегчённом режиме.

Расшифровка условного обозначения:

РШ2Н-1-29

Р - соединитель низкочастотный прямоугольный для внутреннего монтажа;

Ш - часть соединителя: Г - гнездовой контакт (розетка), Ш - штыревой контакт (вилка);

2 - приборная часть соединителя, 2 - кабельная часть соединителя;

Н - низкочастотный;

М - вилка в штампованно-литом кожухе;

П - вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала;

1 - принадлежность соединителей к данным ТУ;

29 - исполнение соединителя:

- 1 - 4-контактная розетка;

- 3 - 8-контактная розетка;

- 4 - 12-контактная розетка;

- 5 - 16-контактная розетка;

- 7 - 8-контактная розетка модернизированная;

- 17 - 8-контактная вилка с прямым кожухом;

- 23 - 12-контактная вилка с прямым кожухом;

- 29 - 16-контактная вилка с прямым кожухом;

- 6 - 4-контактная вилка с угловым кожухом;

- 18 - 8-контактная вилка с угловым кожухом;

- 24 - 12-контактная вилка с угловым кожухом;

- 30 - 16-контактная вилка с угловым кожухом;

- 19 - 8-контактная вилка модернизированная

А - покрытие контактов: О - олово-висмут, А - золото, без буквы - серебро;

В - всеклиматическое исполнение.

Цена за штуку.
