Модуль управления для зарядки LiPo от солнечной панели 500 мА на CN3065

1.Описание: Машинный перевод

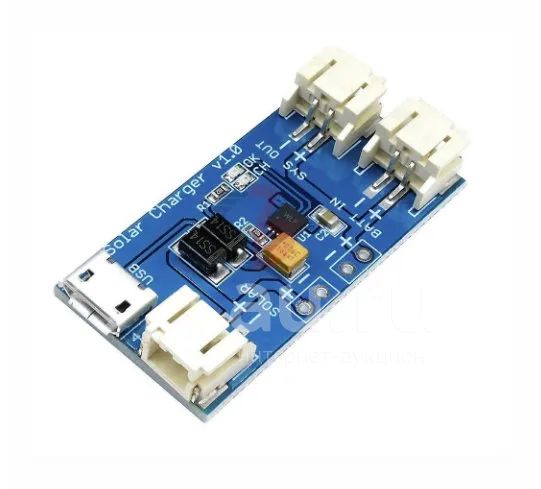

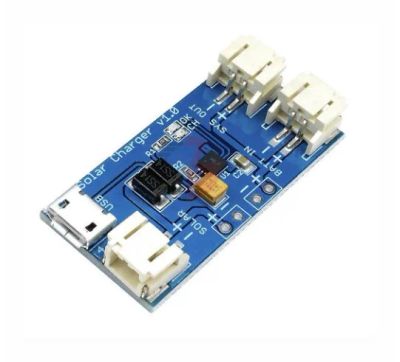

это солнечная зарядная плата литиевой батареи.

Он использует чип CN3065, чип управления зарядкой литиевой батареи с одной ячейкой, используемый для питания солнечной панели.

Устройство включает в себя силовой транзистор и не требует при применении внешних токоизмерительных резисторов и блокировочных диодов.

Внутренняя 8-разрядная схема аналого-цифрового преобразования может автоматически регулировать зарядный ток в соответствии с токовой выходной мощностью источника входного напряжения.

2. Особенности:

1). Он может максимально использовать выходную мощность источника входного напряжения.

Очень подходит для зарядки литиевых аккумуляторов, питаемых от источников напряжения с ограниченными выходными токами, таких как солнечные батареи.

2). CN3065 требует очень мало периферийных компонентов и соответствует техническим характеристикам шины USB.

Очень подходит для области портативных приложений.

3). Он может использовать различные источники питания для зарядки литиевой батареи.

Этими входными источниками питания могут быть выходное напряжение через интерфейс USB, настенный адаптер или солнечную панель.

4). Ток зарядки устанавливается внешним резистором.

Когда входное напряжение отключено, CN3065 автоматически переходит в спящий режим с низким энергопотреблением.

Ток потребления батареи менее 3uA.

3. Параметр:

1). Название продукта: литиевая батарея для солнечной зарядки

2). Входное напряжение: 4,4–6 В постоянного

тока 3). Максимальный ток зарядки: 500 мА.

4). Рабочая температура: -40 ℃ ~ 85 ℃

5). Рабочая влажность: 5% ~ 95% относительной влажности

6). Размер: 45 * 20 * 9 мм

4. Инструкции по зарядке аккумулятора:

При зарядке аккумулятора приоритет от внешнего источник питания; но когда потребляемый ток нагрузки больше зарядного тока, он также будет брать энергию от аккумулятора. Если входа недостаточно, батарея будет медленно разряжаться. Если потребление нагрузки небольшое, батарея будет полностью заряжаться медленно.
