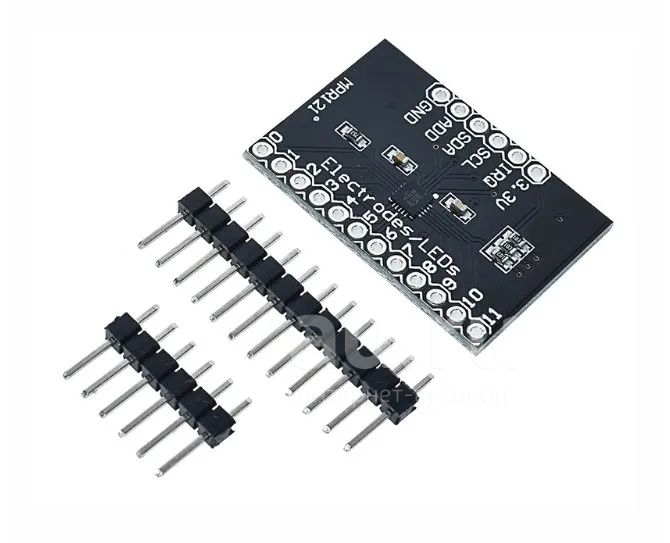

Модуль сенсорных кнопок MPR121

Модуль MPR121 позволяет обрабатывать нажатия до 12 сенсорных ёмкостных кнопок, моделируя еще одну виртуальную клавиатуру. Также он может управлять 8 светодиодами при условии, что эти выводы не используются для чтения кнопок.

Если вам недостаточно 12 выводов модуля, то на одну шину I2C можно каскадом повесить дополнительные модули, изменив при этом адрес при помощи перемычек на нижней стороне платы (по умолчанию 0x5A). Количество занятых выводов микроконтроллера при этом останется тем же. Для немедленной регистрации нажатия MPR121 оснащён выводом прерываний. Стоит заметить, что плата работает от 3.3 В и никакого стабилизатора на ней не предусмотрено. Поэтому напряжение питания должно быть в диапазоне от 2,5 до 3,6 В.

Характеристики:

• Напряжение питания: 2.7 – 3.6 В
• Потребляемый ток: 29 мкА
• Период опроса: 16 мс
• Ток в режиме покоя: 3 мкА
• Интерфейс: I2C
• Число выводов: 12
• Рабочая температура: -40 - +85°C
• Размер: 30 × 21 × 5 мм
