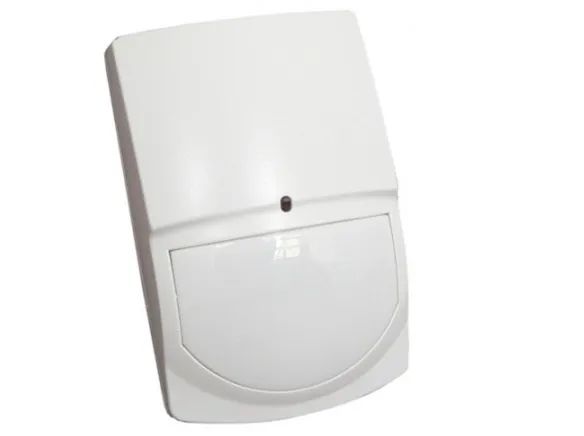

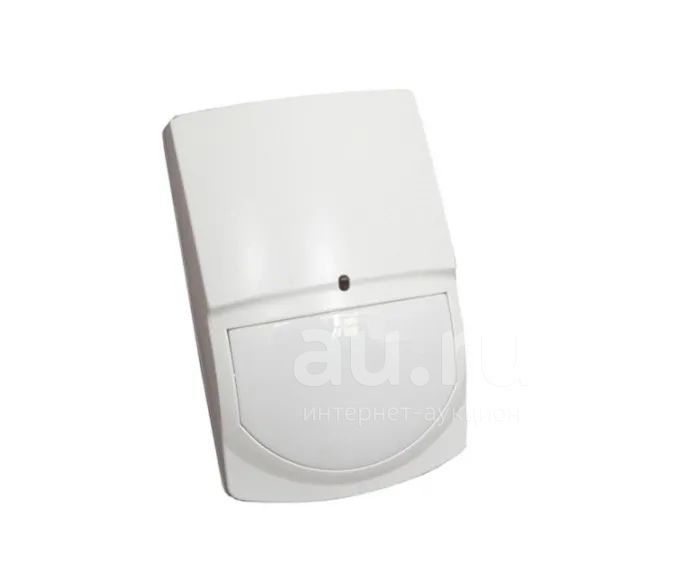

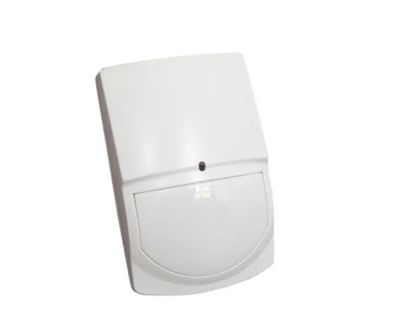

Извещатель SWAN QUAD охранный объемный оптико-электронный, иммунитет к животным до 25 кг

SWAN QUAD ИК извещатель, иммунитет к животным до 25 кг, зона детекции 18м, угол охвата 90.5 град, счетверенный пироэлемент, автоматическая термокомпенсация, жесткая линза, SMD технология, микропроцессор.

Crow SWAN Quad – датчик движения, предназначенный для слежения за окружающей средой в инфракрасном диапазоне в закрытых помещениях. Основным рабочим элементом является счетверенный PIR-элемент, обеспечивающий повышенную чувствительность датчика. Благодаря цифровой микропроцессорной обработке поступающих сигналов осуществляется дополнительный анализ массы и скорости объектов, перемещающихся в наблюдаемой зоне. Это позволяет отфильтровывать ложные срабатывания, например, от домашних животных.

Монтаж и эксплуатация

У данного датчика возможна регулировка счетчика импульсов. В случае, если в анализируемой зоне возможно движение мелких (до 25 кг) животных — рекомендуется установить счетчик импульсов на 2-3. Это незначительно уменьшит чувствительность датчика, но позволит избежать ложных тревог. Если же в наблюдаемой зоне не предвидится нахождение животных — рекомендуется установить значение счетчика импульсов на 1-2. Это увеличит чувствительность датчика.

Датчик движения наиболее эффективен при установке поперек потенциального маршрута проникновения. Следует учитывать это при выборе места монтажа. Кроме того, не рекомендуется устанавливать датчик напротив движущихся предметов (занавесок), потоков холодного (кондиционеры) или теплого (отопительные батареи) воздуха.

От несанкционированного доступа датчик защищен тампером. Работа по NC-шлейфу позволяет подключать датчик к любому центральному блоку сигнализаций, поддерживающему работу с такими шлейфами.

Эффективная дальность обнаружения составляет 18 метров, горизонтальный угол обнаружения – 110º, вертикальный угол обнаружения – 80º.

В комплект поставки входит линза с широкоугольной диаграммой направленности, которую – при необходимости – можно заменить на линзу типа «штора» или «коридор».

Технические характеристики:

- Предназначен для обнаружения движений человека в охраняемом помещении

Чувствительный элемент 4-х площадной PIR элемент

- длительность тревожного извещения, сек 2

Регулировка чувствительности есть

- коммутируемое напряжение, В 28

Время разогрева, сек 60

- коммутируемый ток, А 0.1

- тампер есть

- тип зоны обнаружения объемная

- дальность, м 18

- постоянного тока 8…16

- ширина, м 18

Ток потребления, мА:

- при напряжении питания 12 В

- угол обзора, град 90

- рекомендуемая высота установки, м 2.1

Диапазон рабочих температур, °С -20…+60

Параметры тревожного выхода:

- тип контактов нормально-замкнутые

Габаритные размеры, мм

92х59х37

Масса, не более, кг 0.04
