I2C мультиплексор PCA9548A

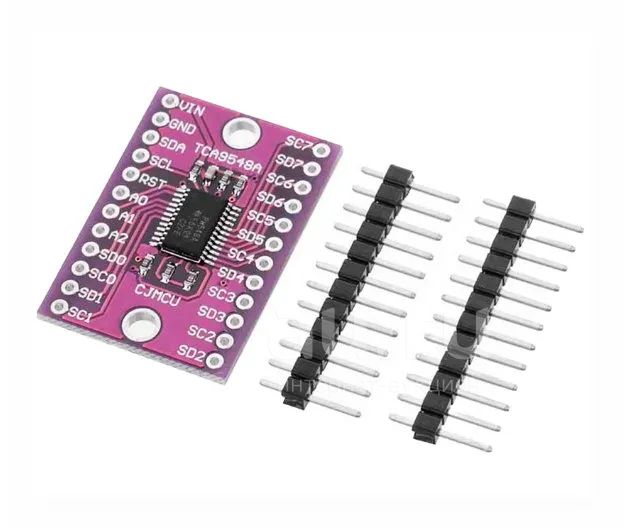

Модуль на базе TCA9548A / PCA9548A позволяет подключать к одной шине I2C до 8 устройств с одинаковым адресом и осуществлять попеременный обмен информации с ними. Поддерживается напряжение сигнальных линий до 5В и частота тактового сигнала до 400кГц.

Модуль основан на микросхеме TCA9548A / PCA9548A – восьмиканальном мультиплексоре I2C с возможностью внешнего сброса.

Зачастую возникает необходимость подключить к одному микроконтроллеру несколько устройств, например, датчиков температуры, которые не имеют пинов конфигурации адреса и занимают один адрес. При попытке подключить их напрямую на шине возникнет ошибка, так как все устройства будут отвечать одновременно.

Эти коллизии и позволяет разрешить предлагаемый модуль. Перед каждым сеансом обмена данных с не выбранным в данный момент устройством микроконтроллер должен связаться с мультиплексором, указать, какой канал активировать, и дальше работа с нужным устройством не будет отличаться от работы при обычном подключении, как если бы оно было одно на шине.

Мультиплексор имеет контакты конфигурирования собственного адреса, что обеспечивает подключение до 8 свичей на одну шину. Это позволяет подключить до 64 устройств с одинаковым адресом.

Скачать пример /articles/electronics/tca9548a/doc/9548ampu6050.zip

Документация - даташит /articles/electronics/tca9548a/doc/tca9548a.pdf
