Цифровой терморегулятор, электронный термостат W3230 с датчиком, подключение от 220V

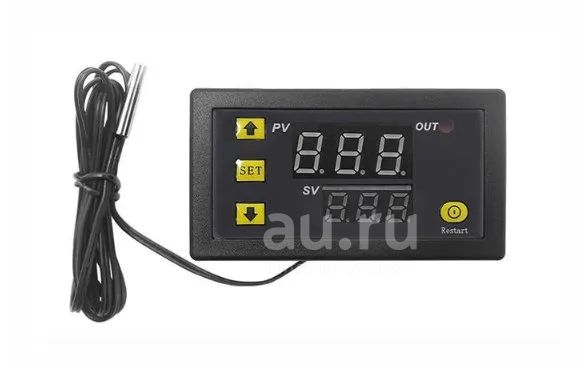

Программируемый терморегулятор модель W3230 предназначен для контроля температуры в диапазоне от -50°С до +120°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен двумя трехразрядными LED дисплеями, светодиодным индикатором включения реле, тремя кнопками управления + кнопка питания, подключенным внешним термодатчиком, клеммами «К0/К1» для подключения нагрузки и «VCC/GND» для питания модуля термоконтроллера (110-220В AC). На LED дисплее отображается текущая измеряемая температура.

Подготовка к работе

Подключите источник питания к контактам VCC и «GND».

Подключите управление нагрузкой через контакты «S0» и «S1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))

После подачи питания на контакты «VCC» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.

Индикация

LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше 120°С), «---» превышение пределов заданных в параметре Р6

Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;

2) нажмите и удерживайте кнопки «+» и «-»;

3) Подайте питание на терморегулятор.

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Характеристики

Габаритные размеры: 79X43X26 мм (размер отверстия 74X39 мм)

Диапазон измерения и программирования температуры: -50°С ...120°С

Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Время обновления показаний: 0,5 секунд

Напряжение питания, В: 12 V AC

Датчик: NTC 10К 0.5%, длина кабеля 0,8 м, водозащита

Максимальный ток нагрузки: 10А / 250VAC; 20А / 12VDC

температура окружающей среды для контроллера: +10...+60°С

Влажность окружающей среды: 20 - 85 %

Потребляемый ток: 30 мA

Потребляемый ток при работе реле: 65 мА

Для использования внутри помещений.

Способ подключения нагрузки: электромагнитное одноканальное реле (10А/ 220VAC; 20А/ 12VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).

В комплект поставки входят :

1 * регулятор температуры

1 * температурный датчик
