Автономный контроллер доступа CHECKist

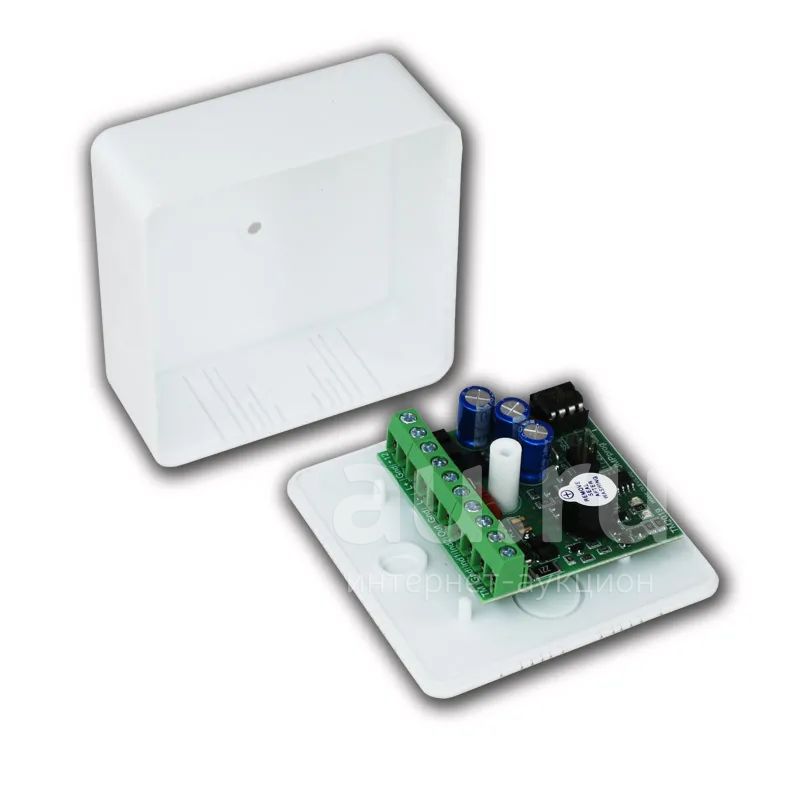

Автономный контроллер CHECKist предназначен для совместной работы с замками, считывателями, кнопками выхода производства НЗМИ "ОЛЕВС" в системах контроля и управления доступом. Принцип работы контроллера основан на идентификации ключей Dallas Touch Memory (DS1990A) и анализе состояния контактов подключённой кнопки выхода при управлении электромагнитным или электромеханическим замком. Имеет звуковую и двухцветную (красный/зеленый) световую индикацию режимов работы и программирования. При включенной функции АНТИКЛОН блокируются копии ключей DS1990A. Эффективность данной функции зависит от версии программного обеспечения. Контроллер поставляется в монтажном пластиковом корпусе.

Контроллер имеет две энергонезависимые памяти данных. В микросхему AVR записываются настройки режимов работы контроллера, мастер ключи для программирования (до 3 ключей), блокирующие ключи для управления режимом ограниченного доступа (до 7 ключей). В съемную микросхему памяти 24LС64 записываются коды пользовательских ключей (до 2044 ключей). При установке микросхем памяти 24LС128, 24LC256 количество пользовательских ключей увеличивается соответственно. Возможен перенос базы кодов пользовательских ключей с помощью DS1996L на аналогичный контроллер.

Основные технические характеристики

- Протокол связи со считывателем: iButton (Dallas Touch Memory)

- Формат записи кода ключа аналогичен формату записи кода в домофонах PRO, KEYMAN, POLYLOCK…

- Максимальное количество мастер ключей для программирования: 3 шт.

- Максимальное количество блокирующих ключей для управления режимом ограниченного доступа: 7 шт.

- Максимальное количество пользовательских ключей для 24LС64 (заводская комплектация): 2044 шт.

- Функция АНТИКЛОН (заводская установка «ВЫКЛЮЧЕНО»). Обновляемый перечень блокируемых копий ключей с протоколом DS1990A: RW2004, RW1990, TM01A, …………, TM08Vi-2, TM08Vi-F

- При подключении кнопок выхода ЦИКЛОП, EXITka, PUSHka, считывателя-контактора ЦИКЛОП ТМ звуковая и световая индикация режимов работы и программирования контроллера дублируется световым сигналом красного цвета, а «открытие» двери зеленым

- Защита цепи ТМ от электрошокера, защита от обратного подключения напряжения питания контроллера

- Тип замка: электромагнитный (заводская установка) / электромеханический

- Длительность открывания электромагнитного замка: от 1 до 16 сек. (заводская установка 3 сек.)

- Длительность открывания электромеханического замка: 1 сек.

- Встроенная схема размагничивания, защита от выбросов индуктивного напряжения

- Силовой выход / Ток коммутации: MOSFET транзистор / до 5.0А DC

- Напряжение питания: 12-16V DC

- Потребляемый ток (штатный режим при 12V DC): 25mА

- Габариты платы / монтажного корпуса: 50х50х15 / 75х75х30 мм

Режимы работы

- ШТАТНЫЙ: проход по пользовательским ключам

- ОГРАНИЧЕННЫЙ ДОСТУП (режим охрана): проход только по блокирующим ключам. Временно ограничивается доступ лиц с пользовательскими и мастер ключами

- АВТОСБОР: применяется для формирования (восстановления) базы пользовательских ключей. Все предъявляемые ключи, кроме мастер и блокирующих ключей, записываются в память 24LC64/128/256 как пользовательские ключи с одновременным открытием двери. Предварительно записанные в микросхему AVR мастер и блокирующие ключи открывают дверь без записи в память 24LC64/128/256

- ПРОГРАММИРОВАНИЕ: управление настройками контроллера. Осуществляется с помощью мастер ключа или путём установки различных комбинаций джамперных перемычек

- DS1996L: перенос базы пользовательских ключей на аналогичный контроллер (только для памяти 24LС64)
