Вольтметр ВК7-9

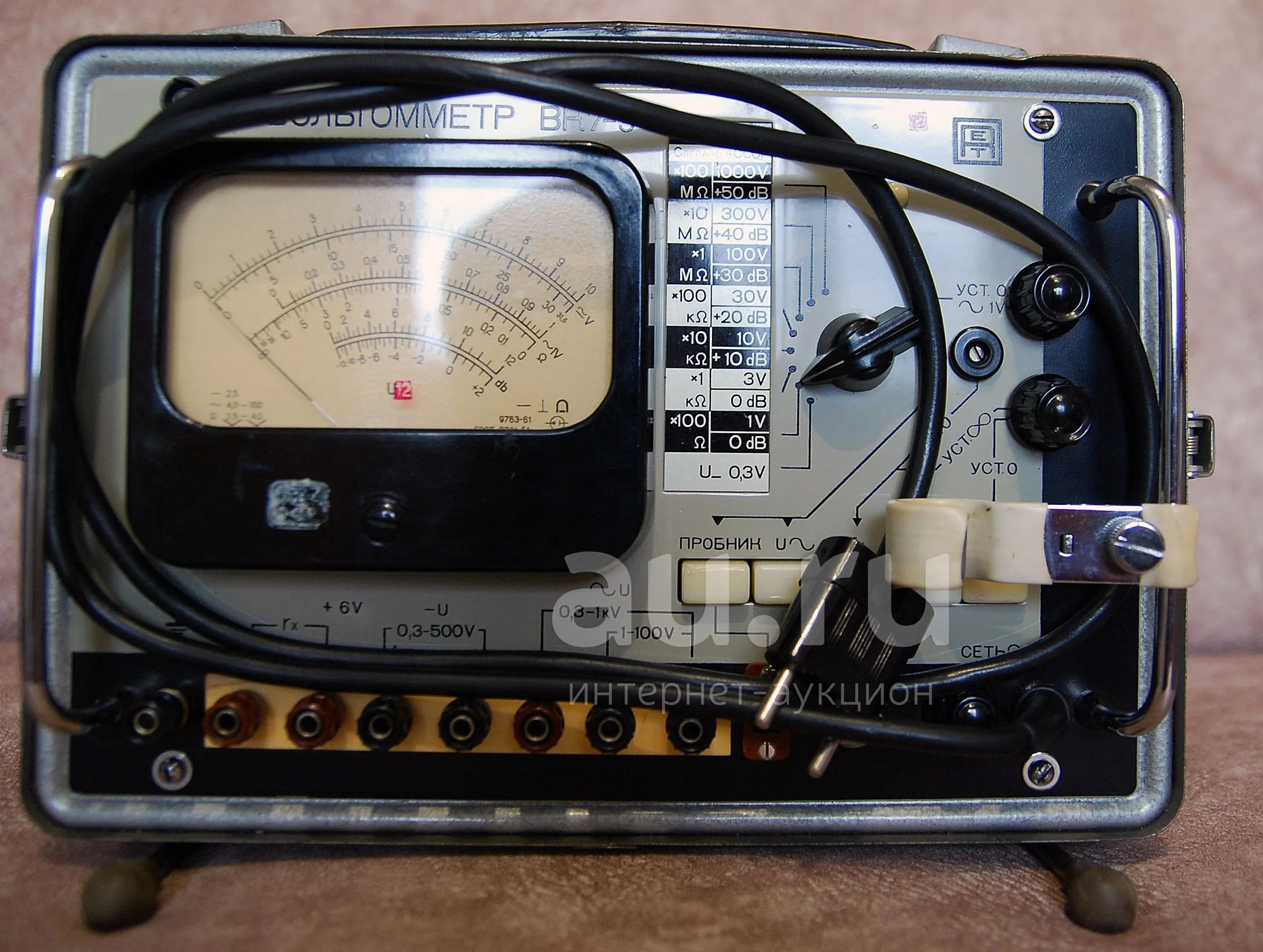

Прибор (рис. 3-1) предназначен для измерения постоянного и переменного напряжений, а также сопротивления постоянному току.

Основные технические характеристики

Пределы измерения:

-постоянного напряжения — 0,03...500 В (на восьми диапазонах: . 0.03..0,3; 0,03...1; 0.03...3; 0.03...10; 0,03...30; 0.03...100; 0,03...300; 0.03...1000 В);

-переменного напряжения —0,1...100 В в частотном диапазоне 20 Гц...700 МГц и 100..1 000 В в частном диапазоне 20 Гц...300 МГц (на семи диапазонах: 0Д...1; 0Д...З; 0Д...10; 0Д...30; 0,1...100; ОД... 1000 В);

-сопротивления постоянному току —10 Ом...1000 МОм (на пяти диапазонах: 0.01...0Д; 0Д...10; 10...100; 1000...10 000; 100 000...1 000 000 кОм).

Очень полезен при ремонте ВЧ трактов ламповой аппаратуры.

Выносной ВЧ зонд исправен, лампа заменена недавно.
