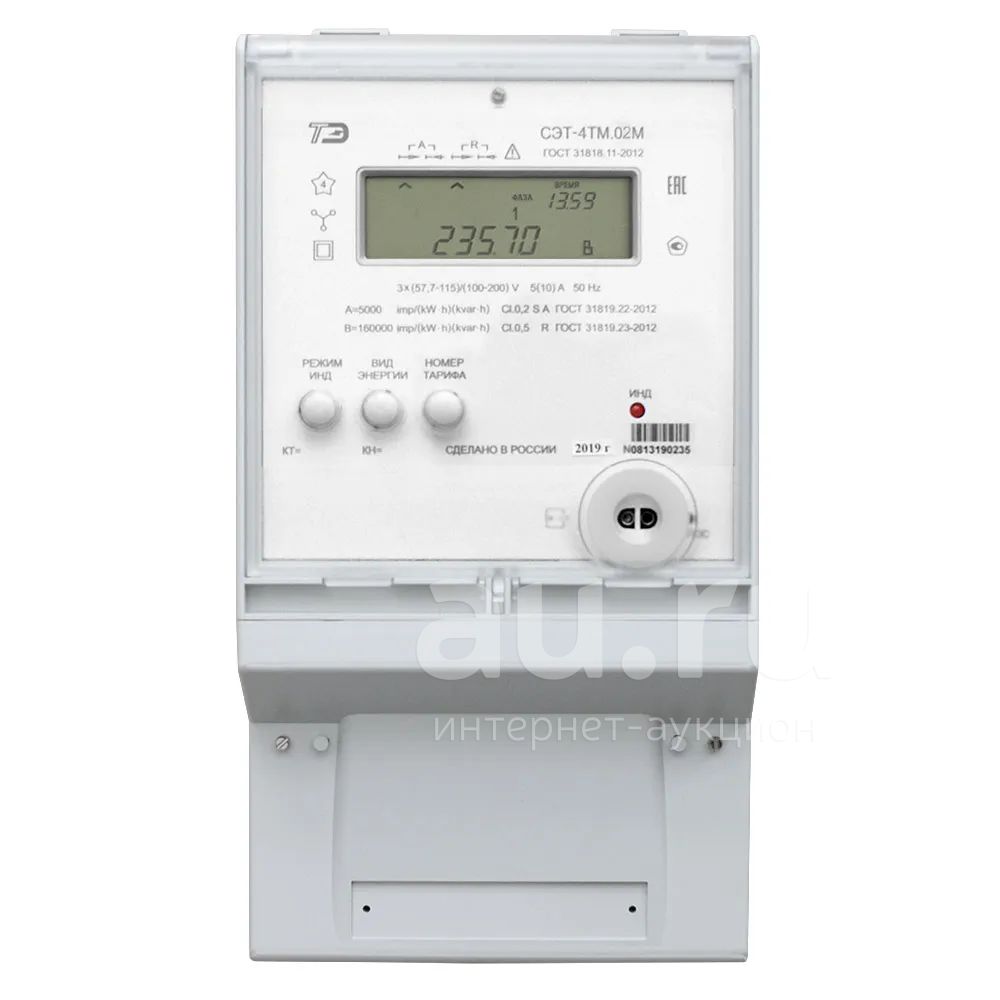

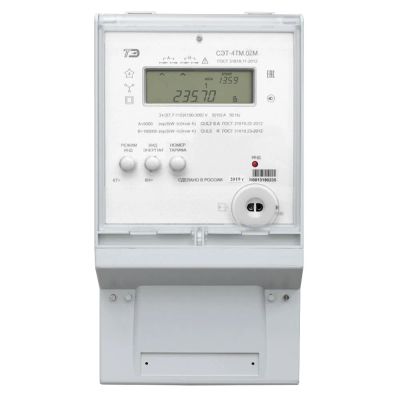

СЭТ-4ТМ.03М

Счётчик электроэнергии трёхфазный СЭТ-4ТМ.03М предназначен для измерения и учёта активной и реактивной электроэнергии, а также для ведения массивов профиля мощности нагрузки и параметров качества электроэнергии. Он применяется в бытовом и мелкомоторном секторе, на предприятиях промышленности и в энергосистемах.
Счётчик может использоваться автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ) и диспетчерского управления (АСДУ). Он интегрирован в АИСКУЭ (АИИС КУЭ) «NEKTA» и СД «ЛЭРС УЧЁТ».
Основные технические характеристики:
класс точности при измерении активной/реактивной энергии: 0,5S/1,0;
номинальный (максимальный) ток: 5(10) А;
стартовый ток (чувствительность): 0,001Iном;
номинальное напряжение: 3x(57,7–115)/(100–200) В;
резервное питание: 230 В (постоянного или переменного тока);
рабочий диапазон напряжений резервного питания: от 100 до 265 В (постоянного или переменного тока);
номинальная частота сети: 50 Гц;
рабочий диапазон частот сети: от 47,5 до 52,5 Гц;
полная мощность, потребляемая каждой последовательной цепью: не более 0,1 В·А;
число индицируемых разрядов ЖК-индикатора: 8;
сохранность данных при прерываниях питания: информация — более 40 лет, внутренние часы (питание от литиевой батареи) — не менее 12 лет;
защита информации: два уровня доступа и аппаратная защита памяти метрологических коэффициентов;
самодиагностика: циклическая, непрерывная;
рабочие условия эксплуатации: температура окружающего воздуха от минус 40 до плюс 60 °C, относительная влажность 90 % при 30 °C, давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.);
межповерочный интервал: 16 лет;
средняя наработка на отказ: 22 000 часов;
средний срок службы: 30 лет;
независимые равноприоритетные каналы связи: оптопорт, 2xRS-485 (СЭТ-4ТМ.03М) или оптопорт, RS-485 (СЭТ-4ТМ.02М);
ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации;
цифровая обработка сигналов;
резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В;
четыре конфигурируемых изолированных испытательных выхода;
два конфигурируемых цифровых входа;
встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки);
улучшенные показатели надёжности;
отсутствуют электролитические конденсаторы;
электронная пломба и датчик магнитного поля.
