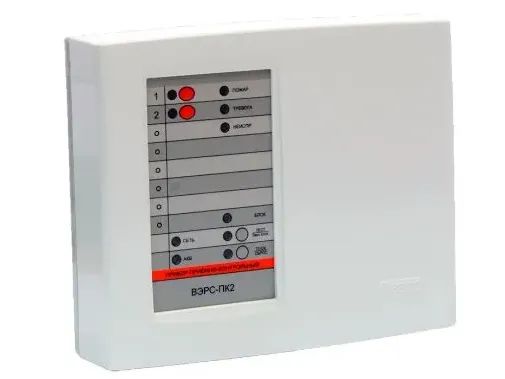

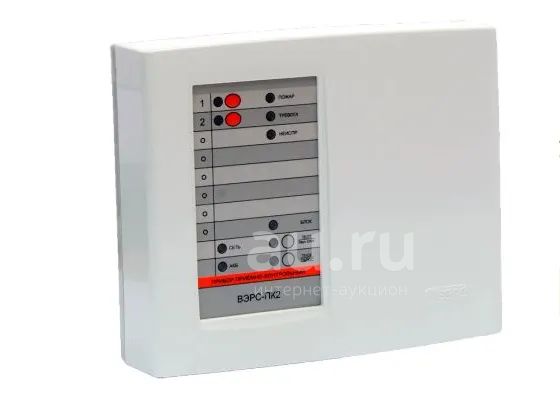

Прибор ВЭРС-ПК 2П версия 3.2 приемно-контрольный охранно-пожарный 2 ШС, 3 реле ПЦН

ВЭРС-ПК 2П версия 3.2 Прибор приемно-контрольный охранно-пожарный 2 ШС, пластик

Назначение:

Приборы ВЭРС-ПК2/4/8 Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.

Приборы ВЭРС-ПК2/4/8 Версия 3.2 сохраняют полную преемственность приборам ВЭРС-ПК2/4/8 Версии 3.1 по функционалу и схеме подключения, но обладают рядом преимуществ:

- Внедрен высокоэффективный импульсный источник питания;

- Расширен диапазон рабочего сетевого напряжения - 135-242 В;

- Поддерживается полноценная работа с глубоко разряженной АКБ;

- Прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;

- Разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;

- Уменьшен удельный вес.

Выполняет функции:

- Контроль состояния шлейфов сигнализации (ШС) с подключенными к ним охранными, пожарными или технологическими извещателями;

- Выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;

- Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;

- Контроль прохода через одну точку доступа;

- Контроль линий подключения оповещателей;

- Передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК, ВЭРС-БМК по интерфейсу RS-485;

Возможности и особенности:

- Гибкое программирование до 36 -х параметров прибора и ШС;

- Три типа ШС: «Пожарный», «Охранный» и «Технологический»;

- Объединение ШС в разделы для общего управления;

- Управление ШС электронными ключами (до 255 ключей);

- Управление замком двери, обеспечение прохода по ключам доступа;

- Встроенный резервированный источник питания с АКБ 4,5А*ч;

- Возможность подключения внешнего РИП;

- Выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;

- Исполнение в пластмассовом и металлическом корпусах;

- Подключение внешних блоков по RS-485.

Встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.», «ВЭРС-РС версия 3.1.», «ВЭРС-БК», «ВЭРС-БMК». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1, ВЭРС-БК, ВЭРС-БMК.

Тактики охранных ШС:

"С задержкой на выход и вход";

"Задержка с открытой дверью";

"Тихая тревога»;

"Автовзятие";

"Тревожный";

"Круглосуточный";

"Контроль снятого состояния".

Тактики пожарных ШС:

ШС повышенной нагрузочной способностью (увеличение тока дежурного режима до 2,85 мА);

Однопороговый и двухпороговый режим опроса извещателей;

Алгоритм верификации (переопрос);

Программирование задержки восстановления пожарного извещателя при переопросе состояния пожарных извещателей в ШС;

"Автовзятие";

"Круглосуточный".

Технические характеристики:

- Количество ШС, подключаемых к прибору в зависимости от исполнения, шт 2, 4, 8

- Питание прибора:

от сети переменного тока частотой (50±1) Гц, В 135 - 242

от аккумулятора, В 12 ± 15 %

- Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более 12

- Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более 0,16

- Напряжение, выдаваемое прибором на внешнюю нагрузку, В 12±2

- Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более

ВЭРС-ПК 2/4 0,25

ВЭРС-ПК 8 0,5

- Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более: 1,2

- Напряжение на клеммах для подключения ШС, в дежурном режиме, В 17±1,7

- Максимальное количество ключей ТМ, записываемых в прибор, шт. 255

- Количество групп объединения ШС (разделов): 4

- Выходные коммутационные параметры ПЦН:

напряжение переменного тока не более, В 120

напряжение постоянного тока, не более, В 24

- ток, не более, А 2

Условия эксплуатации:

- диапазон температур, °С -30…+50

- относительная влажность воздуха при температуре окружающего воздуха 25 °С, % 98%
