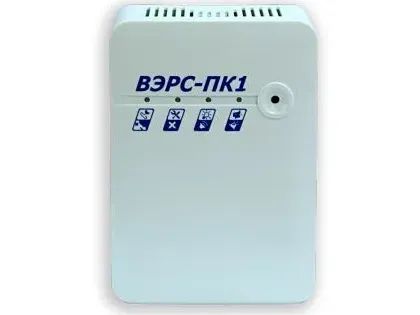

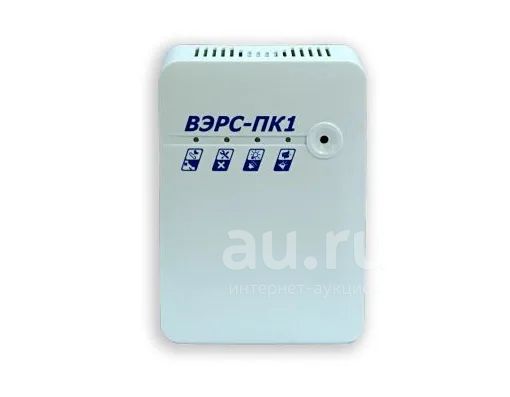

Прибор ВЭРС-ПК 1ТМ-01 версия 3.2 приемно-контрольный охранно-пожарный 1 охранно-пожарный ШС, 2 реле

ВЭРС-ПК1 ТМ-01 версия 3.2 Прибор приемно-контрольный охранно-пожарный 1 ШС, 2 реле. В комплекте 2 ключа ТМ и считыватель ТМ

Назначение:

- Контроль шлейфа сигнализации (ШС) с подключенными к нему охранными или пожарными извещателями со световой индикацией его состояния;

- Выдача извещений:“ПОЖАР/ТРЕВОГА” с помощью реле ПЦН;“НЕИСПРАВНОСТЬ” с помощью электронного ключа;

- Управление звуковым и световым оповещателями

Основные характеристики:

- Преимущественная регистрация и передача на ПЦН извещения о тревоге или пожаре по отношению к другим сигналам;

- Возможность включения в один ШС активных ДИП и пассивных ПИ;

- Резервированный встроенный источник питания, автоматический переход на питание от аккумулятора (аккумуляторная батарея 1,2 А*ч) при пропадании напряжения сети 220В с включением соответствующей индикации и без выдачи ложных извещений во внешние цепи, а при наличии напряжения сети - обеспечение его заряда.

- Сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановлении питания.

Возможности:

- Программирование времени задержки взятия охранных ШС (от 0 до 120 сек).

- Программирование задержки включения звукового оповещателя (от 0 до 60 сек.).

- Взятие охранного ШС по тактике «с открытой дверью».

- Возможность подключения внешнего РИП.

- Наличие индикации “ШС не готов к взятию”.

- Программирование задержки восстановления ДИП, питающегося от пожарного ШС.

- Возможность автовозврата в режим охраны из режима тревоги, для охранного ШС.

- Управление ключами Touch Memory (в исполнении «ВЭРС-ПК1ТМ-01” считыватель и ключи в комплекте).

Технические характеристики:

Количество ШС, подключаемых к прибору, шт 1

- Питание прибора:

от сети переменного тока частотой (50±1) Гц: 220+10%-15%

от аккумулятора: 12±15%

- Максимальная мощность, потребляемая прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме и режиме «ПОЖАР/ТРЕВОГА» от сети переменного тока, ВА, не более 5

- Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме пожарного ШС от внутреннего резервного аккумулятора, А, не более 0,05

- Напряжение, выдаваемое прибором на внешнюю нагрузку, В 12±2

- Максимальный ток нагрузки выходов (электронных ключей) для подключения выносных оповещателей (рабочее напряжение 12В), А, не более:

звуковых оповещателей (при наличии встроенного аккумулятора) 1,0

ключ НЕИСПРАВНОСТЬ 0,05

ключ светового оповещателя 0,05

- Время разряда аккумулятора (заряженного до напряжения 13,8В) до напряжения 10В при пропадании сети, ч, не менее:

в дежурном режиме пожарного ШС, без внешней нагрузки 24

при полной нагрузке 5

- Прибор обеспечивает автоматическое переключение на питание от внутреннего резервного аккумулятора при пропадании напряжения сети и обратное переключение при восстановлении сети переменного тока без выдачи ложных извещений. Наличие сети или заряженность аккумулятора индицируется светодиодом «СЕТЬ».

- Напряжение на аккумуляторе, при котором включается индикация разряда (мигание красным светодиода «Сеть» и гашение светодиодов ШС), В

10+0,5

- Напряжение на клеммах для подключения ШС, В:

в дежурном режиме и токе нагрузки не более 3 мА 19±1,5

при разомкнутом состоянии ШС 24±2

- Сопротивление утечки между проводами ШС, кОм, не менее:

для охранного ШС 20

для пожарного ШС 50

- Сопротивление выносного резистора (установлены в монтажном блоке), кОм 7,5±5 %

- Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом, не более 220

- Время реакции на нарушение шлейфа, не более, мс 300

- Длительность звучания выносного звукового оповещателя в режимах «ВНИМАНИЕ» и «ПОЖАР/ТРЕВОГА», мин 5

Примечание: если прибор находится в режиме «ВНИМАНИЕ» или «ПОЖАР/ТРЕВОГА» и произошло кратковременное отключение питания, то отсчет длительности включения звукового оповещателя осуществляется с момента появления питания.

- ШС прибора всегда находятся под рабочим напряжением, но автоматически обесточивается в момент взятия на охрану, если ШС на момент взятия не соответствует состоянию дежурного режима, на время 3 с., для приведения извещателей в исходное состояние.

- При полном пропадании питания прибор запоминает текущее состояние ШС и при восстановлении питания обеспечивает возобновление подачи извещений.

- Число электронных ключей (proxi-карт), записываемых в память прибора, не более, шт 20

- Прибор сохраняет работоспособность после воздействия на клеммы подключения ШС:

напряжения синусоидальной формы до 50В, частотой (50+1)Гц и длительностью до 20 с

одиночного импульса амплитудой до 300В и длительностью до 10 мс.

- Прибор помехоустойчив к воздействию на ШС наводок напряжения синусоидальной формы частотой 50Гц и амплитудой до 5 В.

- Параметры переключаемой группы контактов реле для передачи сигналов на ПЦН =60В;2А~120В;2А

- Условия эксплуатации:

диапазон рабочих температур, °С -30...+55

относительная влажность при температуре окружающего воздуха 25°С до 98 %

- Конструкция прибора не предусматривает его использование в условиях агрессивных сред, токопроводящей пыли, а также во взрывоопасных помещениях.

- Габаритные размеры прибора, мм, не более 163х135х56

- Масса прибора без аккумулятора, кг, не более 0,3
