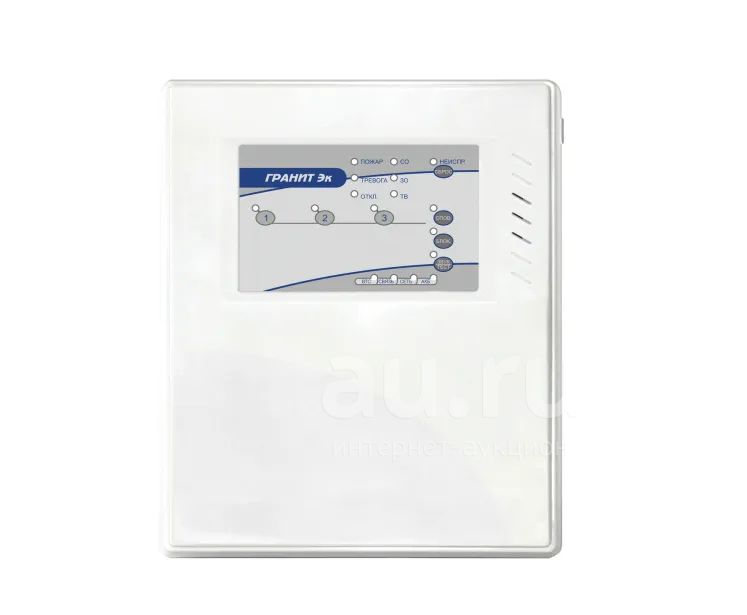

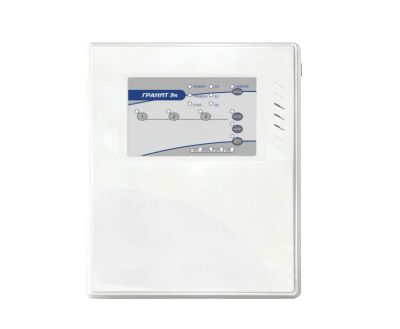

Прибор Гранит-3 Эк приемно-контрольный охранно-пожарный 3 зоны, 4 ПЦН, 2 эл. ключ

Гранит-3 Эк Прибор приемно-контрольный охранно-пожарный

Прибор «Гранит-3 Эк» выполняет функции охранно-пожарной сигнализации, следит за состояние окружающей среды и управляет оборудованием.

Прибор может работать как контроллер доступа,ограничивая доступ в помещение с помощью электромагнитного замка. В качества ключа доступа используются электронные ключиTouchMemory, проксимити карты, брелоки, цифровые пароли.

Особенности:

- 3 шлейфа сигнализации (ШС).

- Тип шлейфа задается в зависимости от его назначения: охранный, пожарный, технологический, неиспользуемый.

- В технологический ШС подключаются гальваническиизолированные контакты различных датчиков (освещенности, температуры, утечки воды и т.д.).

- Однотипные шлейфы (зоны) можно объединять в разделы.

- Настройка прибора с помощью кнопок на лицевой панели.

- Выход ТМ для подключения считывателя ключей TouchMemory.

- Способы постановки зон (разделов) на охрану и снятия с охраны:

- кнопками на панели прибора;

- электронными ключами TouchMemory через считыватель ТМ;

- Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» (приобретается отдельно).

- Прибор оповещает о тревоге и других событиях с помощью оповещателей: световых, звуковых, табло «Выход». Оповещатели подключаются к выходам «-СО», «-ЗО», «-ТВ».

- Прибор контролирует линии оповещения на обрыв и короткое замыкание.

- Сигналы о состоянии прибора («ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ») передаются на реле ПЦН. Реле могут использоваться для управления оборудованием.

- Управление доступом (электромагнитный замок).

- Резервное электропитание от аккумулятора (12 В, 4,5 или 7 Ач) или внешнего источника (РИП).

Технические характеристики:

- Количество шлейфов сигнализации: 3 шт.

- Количество идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ): 220 шт.

- Напряжение на клеммах подключения ШС:

в дежурном режиме: 15,3…18,7 В

в разомкнутом состоянии: 21…23 В

- Ток на клеммах ШС:

для токопотребляющих извещателей: 2,85 мА

при замкнутом состоянии ШС: 18…22 мА

- Питание прибора:

от сети переменного тока частотой (501) Гц: 110…250 В

от аккумулятора: 10,2…13,8 В

- Максимальная мощность, потребляемая прибором от сети переменного тока, не более: 12ВА

- Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети питания, не более: 0,18А

- Время работы прибора от АКБ 4,5 Ач при пропадании сетевого напряжения, не менее:

в дежурном режиме без внешней нагрузки по цепи 12В: 25ч.

в режиме тревоги при полной нагрузке по цепи 12В: 3ч.

- Время работы прибора от АКБ 7 Ач при пропадании сетевого напряжения, не менее:

в дежурном режиме без внешней нагрузки по цепи 12В: 39 ч.

в режиме тревоги при полной нагрузке по цепи 12В: 5 ч.

- Напряжение, выдаваемое прибором на внешнюю нагрузку: 10…14 В

- Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ), не более: 1,0А

- Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), не более: 1,0А

- Максимальный суммарный ток по выходам оповещения «-СО», «-ЗО», «-ТВ», не более 1,0А

- Максимальный ток по выходу оповещения(«-СО», «-ЗО», «-ТВ») в кратковременном режиме (не более 5 мин.), не более: 1,0А

- Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в постоянном режиме, не более: 0,5А

- Напряжение на аккумуляторе, при котором отключаются основные нагрузки: 10…10,5В

- Задержки для охранного ШС (выбираемые):

задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью»: 15, 30, 45, 60 с

задержка включения вешнего звукового оповещателя (сирены)при нарушении ШС: 0, 15, 30, 60 с

- На контактах реле 1, реле 2,реле 3прибора:

Напряжение переменного тока, не более: 250 В

Напряжение постоянного тока, не более: 24 В

- На контактах реле 4прибора:

Напряжение переменного тока, не более: 240 В

Напряжение постоянного тока, не более: 100 В

Ток, не более: 0,1 А

- Степень защиты от воздействия окружающей среды: IP20

- Вероятность эффективного срабатывания прибора: 0,98

- Диапазон рабочих температур (без АКБ): -40… 50 °С

- Габаритные размеры прибора, не более: 250х210х80 мм

- Масса прибора без аккумулятора, не более: 1 кг
