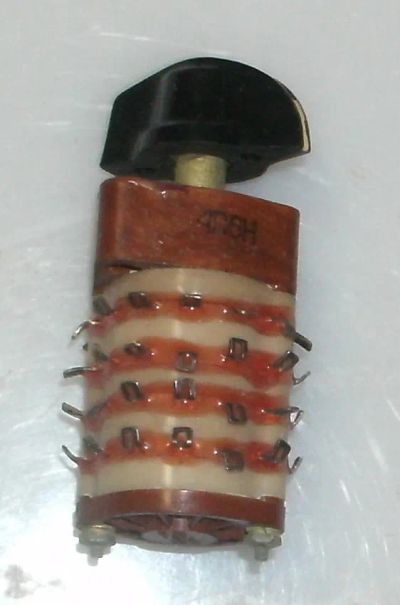

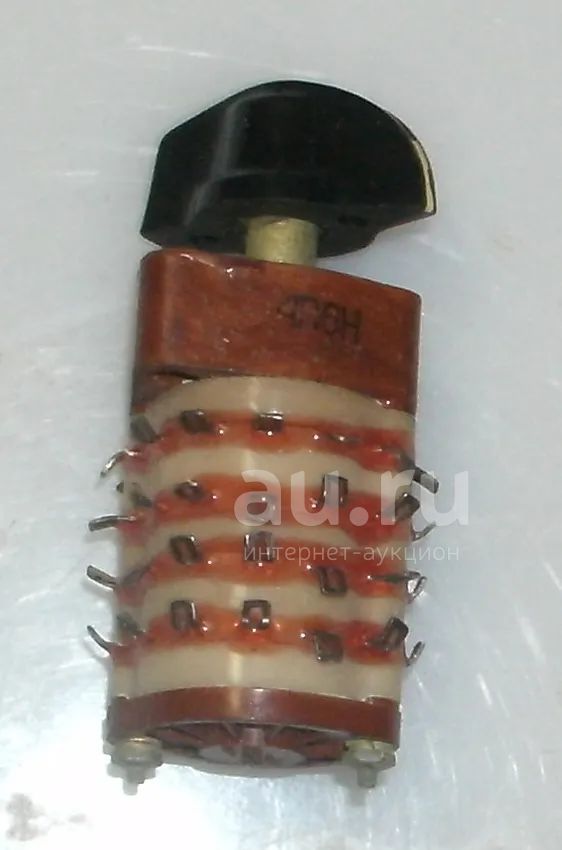

переключатель П2Г3-4П6Н

есть и другие того же типа, но с другим числом галет и положений., спрашивайте....

П2Г3-4П6Н переключатель галетный высокочастотный гетинаксо-карболитовый, поворотный роторного типа,применяется для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Переключатели крепятся путем фиксации оси в отверстии панели с помощью резьбы оси и гайки переключателя.

Условные обозначения :

П2Г3-4П6Н

П2Г – Тип разъема: переключатель высокочастотный галетный.

3 – Разработка №3.

4П – Число рабочих положений: 2-12.

6Н – Число направлений: 1, 2, 3, 4, 5, 6, 8, 9, 12, 16.

В – всеклиматическое исполнение.

Технические характеристики :

Коммутируемое напряжение - от 30 –до 220 В.

Коммутируемый ток - от 0,05 –до 2 А.

Сопротивление изоляции – не менее 1000 МОм.

Сопротивление электрического контакта – не более 0,02 Ом.

Электрическая прочность изоляции: 1100 Вфф.

Максимальна коммутируемая мощность - 60 Вт.

Усилие переключения – от 0,25 до 1,1 Н.

Диапазон рабочих температур - от -60°С до +155°С.

Число коммутационных в нормальных условиях - 5000 циклов.
